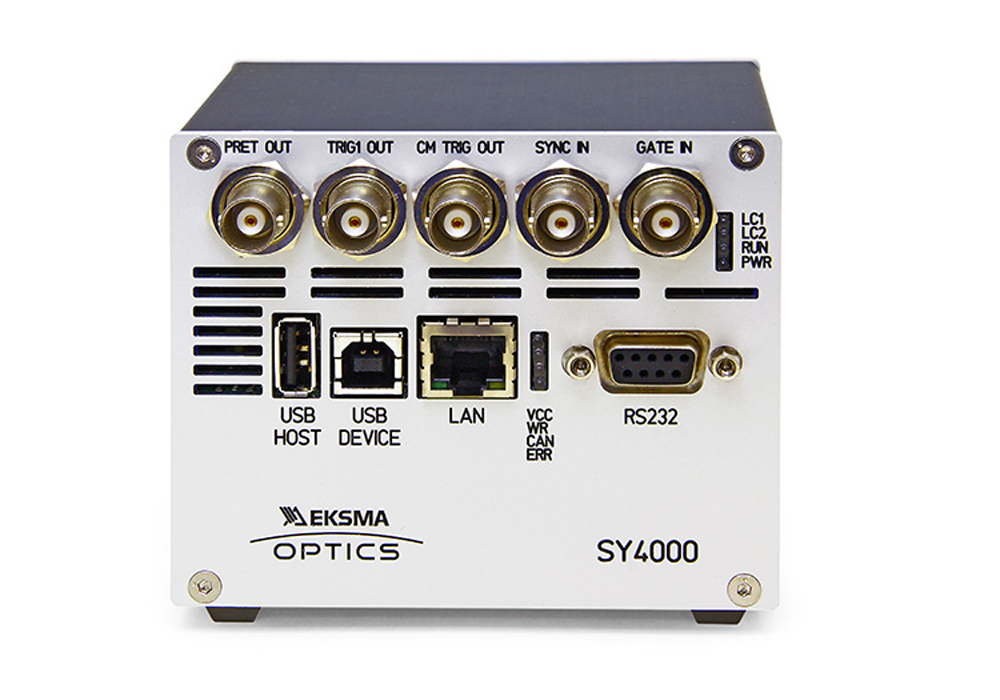

遅延発生器付パルス同期モジュール　SY4000

製品詳細

正規代理店

SY4000は、内部または外部クロックに正確に同期した最大8つの遅延出力パルスシーケンスを生成するように設計された遅延発生器付きパルス同期モジュールです。

光検出器または電気信号を同期させる入力源として使用することができます。発生器は、遅延トリガ、または任意の遅延された正確な時系列となる異なるシーケンスを作成することも可能です。

特に、SY4000を使用して、1、2、または4つのトリガ入力でDPDシリーズのポッケルスセルドライバを制御するためのパルスセットを作成することをお勧めしています。

ケースカバーのないOEM用シングルボードも提供可能です。

・コンパクト設計
・8つの独立した出力チャンネル
・超安定内蔵クロック 0.2 ppm（オプション）
・2 ns〜150 msの範囲で正確な遅延制御
・25 psのタイミング分解能
・外部パルス列への高精度同期
・DAC出力
・50Ωと差動出力の両方が存在

●用途
・測定：光クロック周波数、トリガ周波数、遅延
・分周器
・光検出器用分周器
　など

■ 仕様：遅延発生器付パルス同期モジュール　SY4000

型名	SY4000
パルス発生
チャンネルモード	single shot, burst, normal, duty cycle, frequency divider
遅延時間範囲	0～150 ms
ネガティブ遅延時間	-150 ms
パルス幅	2 ns ～ 150 ms
分解能	25 ps
確度	25 ps + 0.000001 × delay
タイムベース	100 MHz, 0.2 ppm
ジッタ	≤ 30 ps
バーストモード	1 ～ 65535
外部トリガー
レート	DC ～ 20 MHｚ
閾値	1.3 V
入力	LVTTL、TTL
スロープ	rising
ジッタ	≤ 100 ps RMS
遅延時間	≤ 13 ns; ≤ 70 ns
内部発振器
モード	duty cycle
レート	50 ns ～ 100 s
分解能	10 ns; 300 ps
確度	5 ns + 0.00001 × period
ジッタ	100 ps RMS
バーストモード	0 ～ 65535
通信
ケースカバー付モデル	RS232, USB, LAN, WLAN
OEMボード	CAN
動作要件
電源要件	12 V DC, 500 mA
寸法 (コネクタ除く)
ケースカバー付モデル (W x L x H)	105 x 86 x 85 mm
OEMボード (W x L x H)	100 x 77 x 20 mm
