紫外&赤外用光学素子

製品詳細

検討リストに追加する

概要

EKSMA社の紫外、赤外用部品はフッ化マグネシウム(MgF2)やフッ化カルシウム(CaF2)、

セレン化亜鉛などをはじめとする、高品質なウィンドウ、レンズなどを提供しています。

ご用途に合わせたカスタマイズが可能ですので、お気軽にご相談ください。

メーカーHPからもご購入頂けます。
http://eksmaoptics.com/optical-components/uv-and-ir-optics/


仕様

  製品名 主な仕様

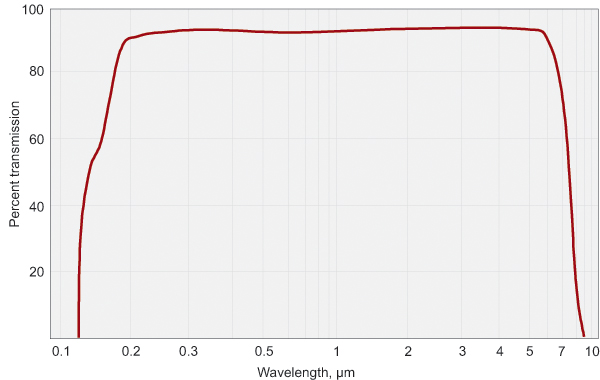

 MgF2ウィンドウ

・サイズ : Φ25.4 mm、3 mm厚
       Φ38.1 mm、5 mm厚
       Φ50.8 mm、6 mm厚
・開口部 : 直径サイズの90%

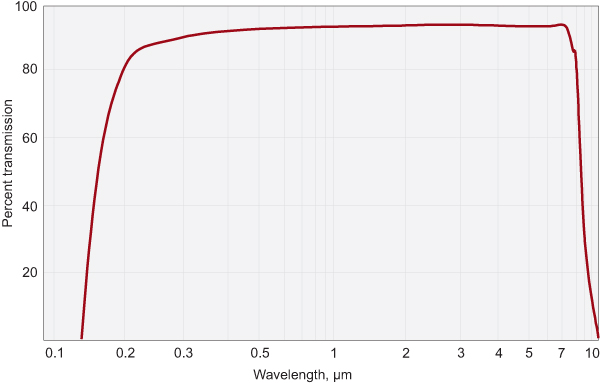

 CaF2ウィンドウ ●UVグレードウィンドウ
・サイズ : Φ25.4 mm、1 mm厚
       Φ25.4 mm、2 mm厚
       Φ25.4 mm、3 mm厚
       Φ38.1 mm、5 mm厚
       Φ50.8 mm、6 mm厚
・開口部 : 直径サイズの90%

●IRグレードウィンドウ
・サイズ : Φ25.4 mm、3 mm厚
       Φ38.1 mm、5 mm厚
       Φ50.8 mm、6 mm厚
       Φ70 mm、10 mm厚
       Φ70 mm、6 mm厚
・開口部 : 直径サイズの90%

●IRグレードプロテクティブウィンドウ
・サイズ : Φ25.4 mm、3 mm厚
・開口部 : 直径サイズの90%

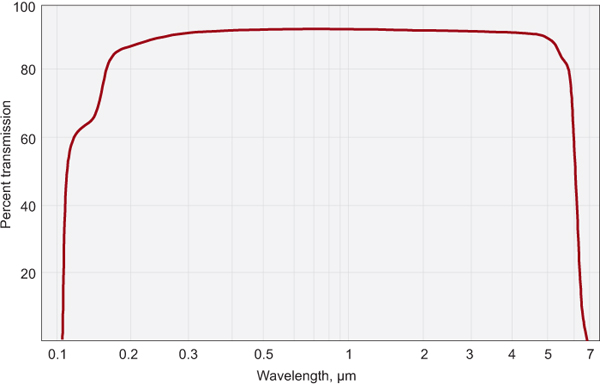

 LiFウィンドウ ・サイズ : Φ25.4 mm、3 mm厚
       Φ38.1 mm、4 mm厚
       Φ50.8 mm、6 mm厚
・開口部 : 直径サイズの90%

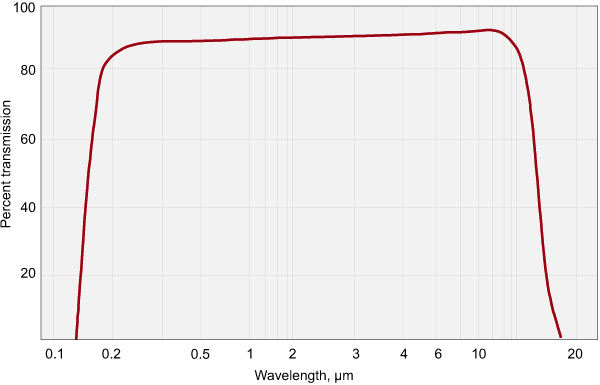

 BaF2ウィンドウ ・サイズ : Φ25.4 mm、2 mm厚
       Φ25.4 mm、3 mm厚
       Φ44.6 mm、3.5 mm厚
       Φ50.8 mm、3 mm厚
・開口部 : 直径サイズの90%

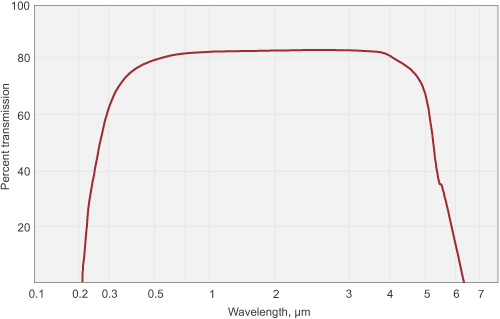

 Al2O3ウィンドウ

・サイズ : Φ12.7 mm、0.5~6 mm厚
       Φ20.0 mm、0.5~2 mm厚
       Φ25.4 mm、0.5~5 mm厚
       Φ38.1mm、2 mm厚
       Φ50.0 mm、2~3 mm厚
・開口部 : 直径サイズの90%

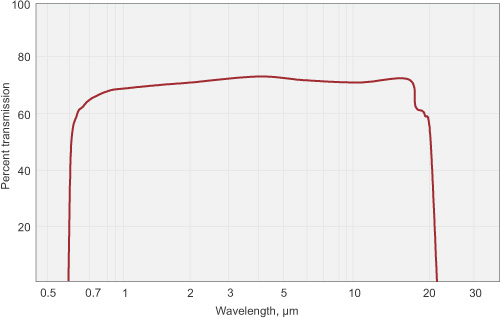

 ZnSeウィンドウ

●コートなしモデル
・サイズ : Φ12.7 mm、2~3 mm厚
       Φ25.4 mm、2~3 mm厚
       Φ38.1 mm、3 mm厚
       Φ50.8 mm、3~5 mm厚
・開口部 : 直径サイズの90%

●ARコートありモデル
・サイズ : Φ12.7 mm、2 mm厚
       Φ25.4 mm、3 mm厚
       Φ38.1 mm、3 mm厚
       Φ50.8 mm、5 mm厚
       Φ76.2 mm、6.4 mm厚
・開口部 : 直径サイズの90%
・ARコート : AR/AR@10.6 µm, AOI=0°

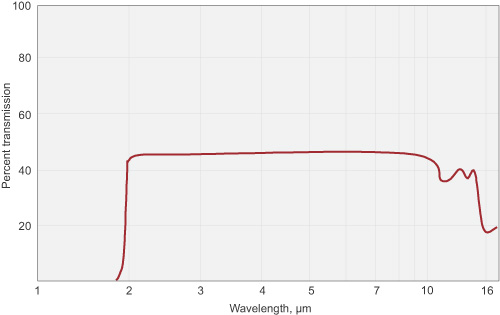

 Geウィンドウ

●コートなしモデル
・サイズ : Φ25.4 mm、3 mm厚
       Φ38.1 mm、4 mm厚
       Φ50.8 mm、5 mm厚
・開口部 : 直径サイズの80%

●ARコートありモデル
・サイズ : Φ25.4 mm、3 mm厚
       Φ38.1 mm、4 mm厚
       Φ50.8 mm、5 mm厚
・開口部 : 直径サイズの80%
・ARコート : AR/AR@10.6 µm, AOI=0°

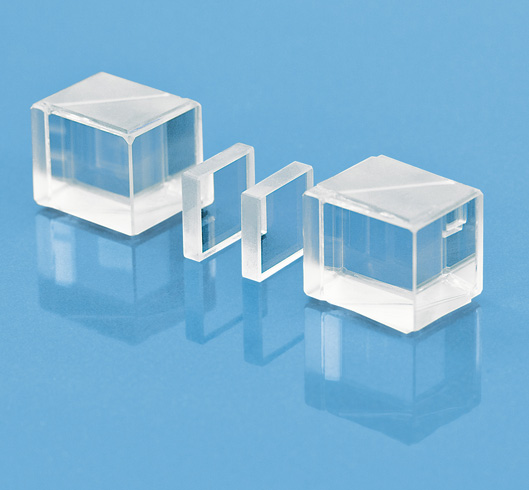

 BaF2光学結晶
 (クロス偏光波発生用)

・方位 : [011]
・サイズ : 10x10 mm
・厚み : 0.5、1、1.5、2、2.5、3 mm
・マウント有無選択可能

 BaF2レンズ ・サイズ : Φ12.7~25.4 mm
・焦点距離 : 25~1000 mm
・開口部 : 直径サイズの90%
 ZnSeレンズ ・サイズ : Φ12.7~76.2 mm
・焦点距離 : 25.4~1000 mm
   Siミラー



・サイズ : Φ25.4 mm、3 mm厚
       Φ38.1 mm、4 mm厚
       Φ50.8 mm、5 mm厚
・開口部 : 直径サイズの80%
