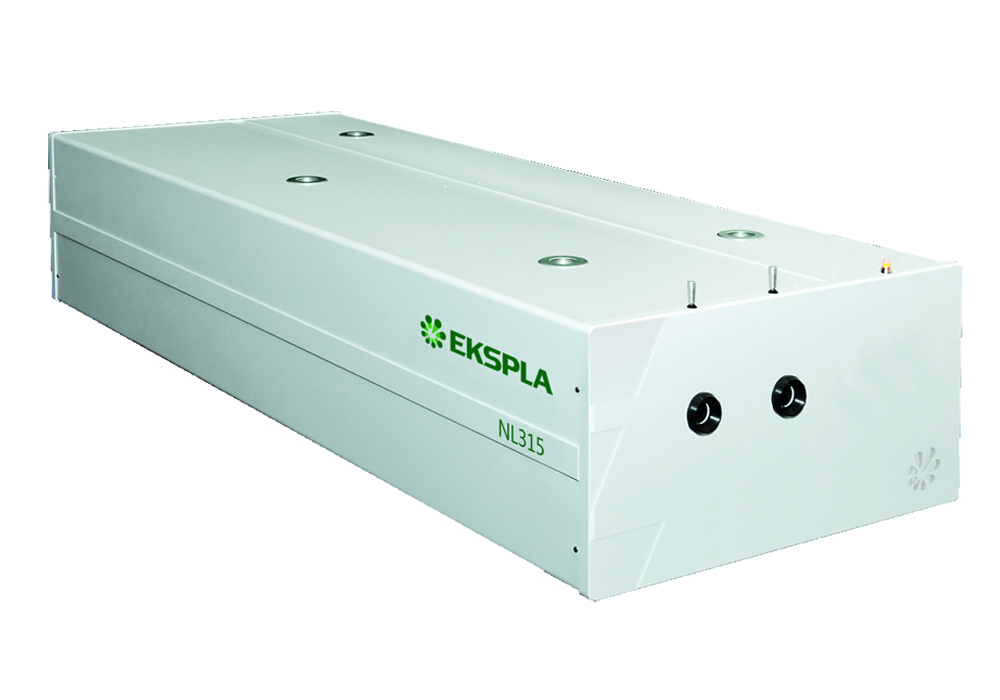

高エネルギーランプ励起ナノ秒YAGレーザー NL310

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • センシング
  • プラズマ

メーカー

EKSPLA(リトアニア)

正規代理店

概要

OPO、色素レーザー等の励起に最適
エネルギー : ~10 J@1064 nm | パルス幅 : 4-6 ns | 繰返し周波数 : 10 or 20 Hz
高調波発生オプション有


特長

NL310は最大10J@1064nmの発振が可能な高エネルギーのランプ励起ナノ秒YAGレーザーです。
高調波ユニットは筐体内に組み込むことが可能、温度安定化もはかられており安定した発振が可能です。高エネルギーを生かしたOPO/色素レーザー等の励起、非線形光学アプリケーション、プラズマの発生などに最適なレーザーです。

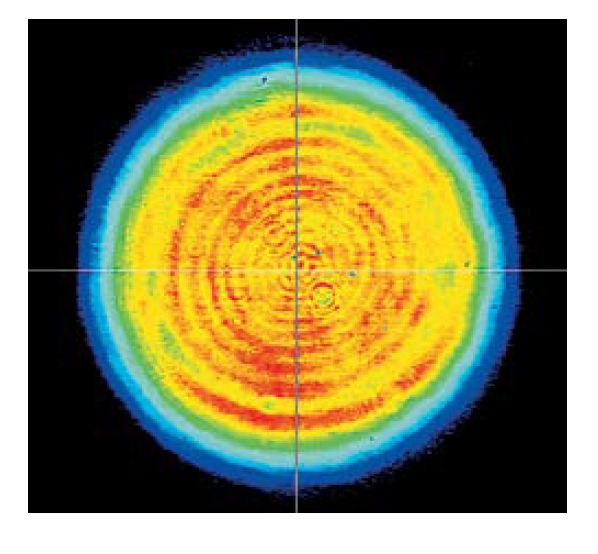

■ビームプロファイル (typical)

NL313

仕様

■ NL31xシリーズ仕様 *1

Model *1NL311NL313NL314
パルスエネルギー1064 nm1300 mJ1600 mJ2000/1800 mJ
532 nm *2*6600 mJ800 mJ1000/900 mJ
355 nm *3*6390 mJ490 mJ610/600 mJ
266 nm *4*6130 mJ180/150 mJ190/160 mJ
213 nm *5*625/20 mJ30/25 mJ40/30 mJ
パルス安定度 *71064 nm0.5%
532 nm1.5%
355 nm2.5%
266 nm4%
213 nm6%
パワードリフト *8±2 %
パルス幅 *94-6 ns
繰り返し周波数10/20 Hz
偏光縦, >90 %
ジッター *10<0.5 ns
線幅<1 cm-1
ビームプロファイル *11Hat-Top@Near, near Gaussian@Far
ビーム径 (代表値) *12~10 mm~12 mm
ビーム拡がり角 *13<0.5 mrad
ビーム位置安定度 *14±50 μrad
寸法ヘッド460×1250×260 mm310×800×230 mm /
460×1250×260 mm
460×1250×260 mm
電源553×600×653 mm /
553×600×832 mm
553×600×832 mm /
553×600×1020 mm
冷却 *15<8 / <12 L/min<12 / <16 L/min
ユーティリティー *16208-240 V AC, 単相 50/60 Hz /
220 or 380 or 400 V AC, 三相 50/60 Hz
220 or 380 or 400 V AC, 三相 50/60 Hz
消費電力<2 / <3.5 kVA<2.5 / <4 kVA<4 / <5 kVA

Model *1NL315NL317NL319
パルスエネルギー1064 nm3500 mJ5000 mJ10000 mJ
532 nm *2*61700 mJ2500 mJ5000 mJ
355 nm *3*61000 mJ1300 mJ2000 mJ
266 nm *4*6270 mJ400 mJ700 mJ
213 nm *5*6---
パルス安定度 *71064 nm0.5%
532 nm1.5%
355 nm2.5%
266 nm4%
213 nm6%
パワードリフト *8±2 %
パルス幅 *94-7 ns
繰り返し周波数10 Hz
偏光縦, >90 %
ジッター *10<0.5 ns
線幅<1 cm-1
ビームプロファイル *11Hat-Top@Near, near Gaussian@Far
ビーム径 (代表値) *12~18 mm~21 mm~25 mm
ビーム拡がり角 *13<0.5 mrad
ビーム位置安定度 *14±50 μrad
寸法ヘッド460×1250×260 mm600×1800×300 mm
電源550×600×1250 mm550×600×1640 mm
冷却 *15<12 L/min
ユーティリティー *16220 or 380 or 400 V AC, 三相 50/60 Hz
消費電力<5 kVA<6 kVA<8 kVA
*1: 仕様は予告なく変更される場合があります。全ての仕様は代表値となり、1064nmでの測定値。
*2: -SHオプションの仕様。 *3: SH/THオプションの仕様。
*4: -SH/FH、-SH/TH/FH、-SH/FH/FiHオプションの仕様。
*5: -SH/FH/FiHの仕様。 *6: 各波長の出力は非同時。 *7: 5~15分の暖機後、30秒間の平均値。
*8: 20分の暖機後、8時間での測定値。 *9: FWHM値。 *10: Q-SWに対する値。
*11: Top-Hat fit >70% *12: 1/e2レベル、1064nmでの測定値。 *13: FWHM、1/e2レベル
*14: 集光後、集光点での測定値。 *15: Water to Air オプション有。
*16: 使用電圧はオーダー時に決定します。
