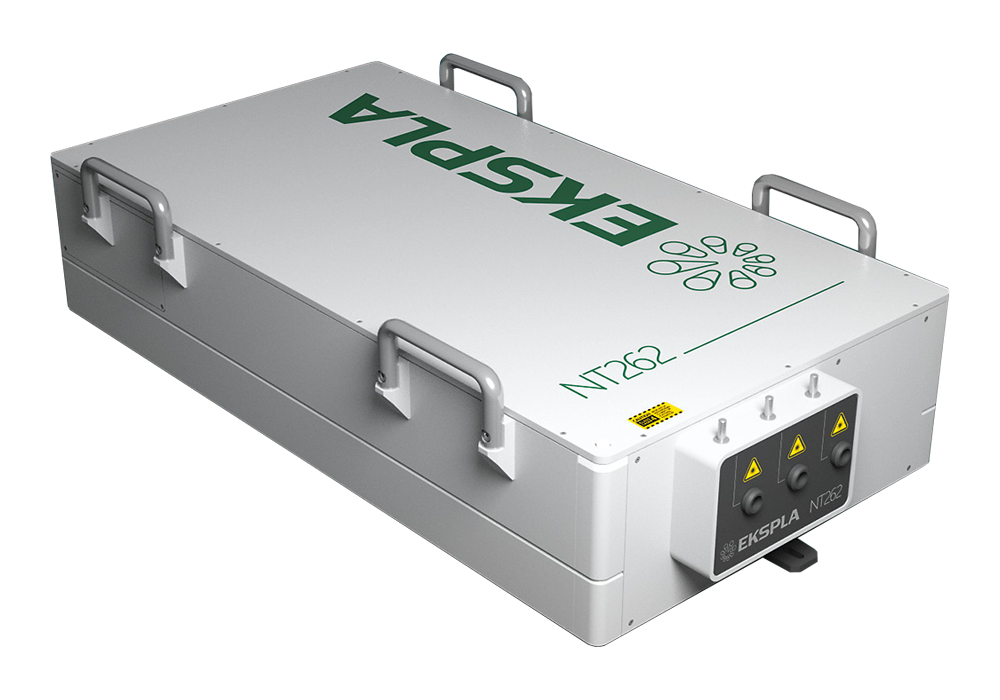

狭線幅ナノ秒波長可変レーザー NT262
製品詳細
分野
- 計測
- センシング
- イメージング
メーカー
EKSPLA（リトアニア）
正規代理店概要
NT262 は、広波長範囲210 ～ 2600 nm で最大 0.7 W の強力な出力が可能、3 cm -1未満の線幅を持つナノ秒OPOです。10 kHz の高繰り返し周波数とハンズフリーの波長調整により、簡単かつ迅速に実験データを収集できます。このシステムは高い安定性を持ち、優れたエネルギー安定性を保証します。
狭線幅と高いスペクトル輝度パルスを必要とする従来のアプリケーションや特定のアプリケーションに非常に有益です。蛍光やポンププローブなどの最も一般的なアプリケーションの他、検出器や分光放射計の校正、計測、ガス分光分析など、高解像度と狭線幅が必要とされる要求の厳しいアプリケーションにも適しています。
特長
・波長 : 210~2600 nm、波長ギャップなし
・最大パルスエネルギー : 70 μJ@450 nm
・パルス幅 : ～ 7 ns
・高繰り返し：10 kHz
・狭線幅 : < 3 cm-1
 |
 |

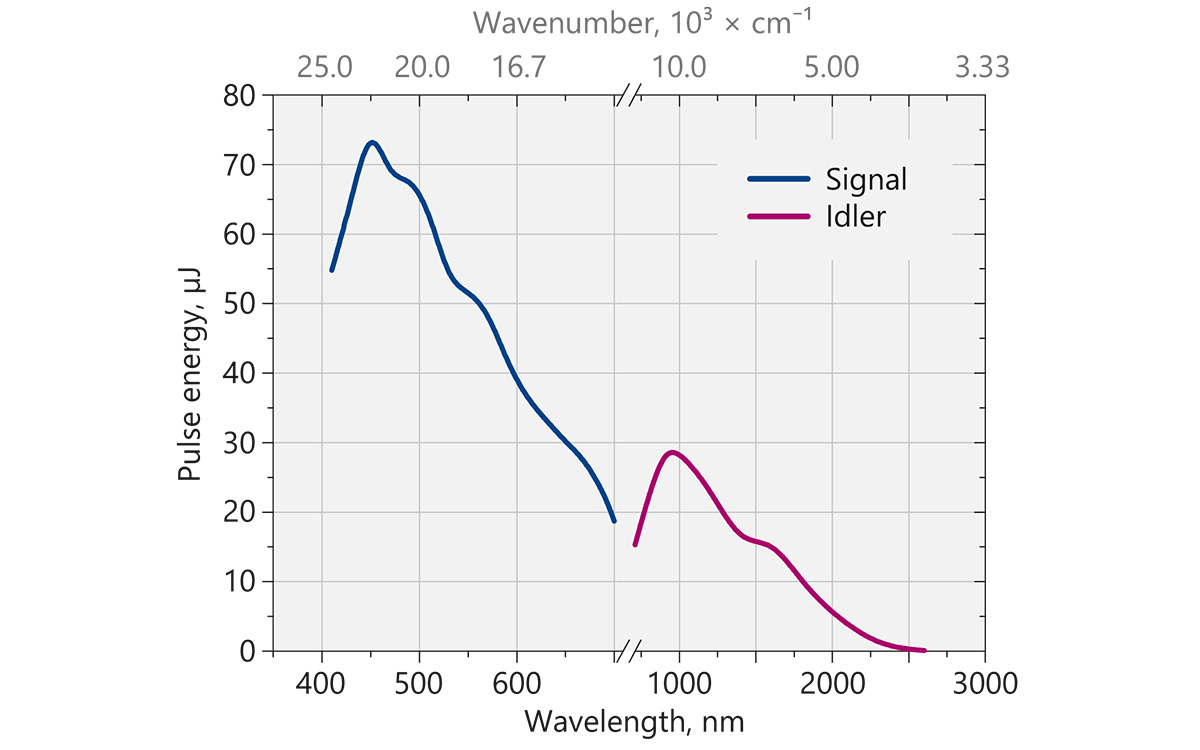

| チューニング カーブ(typical) ・Signal (405 – 710 nm) ・Idler (710 – 2600 nm) |

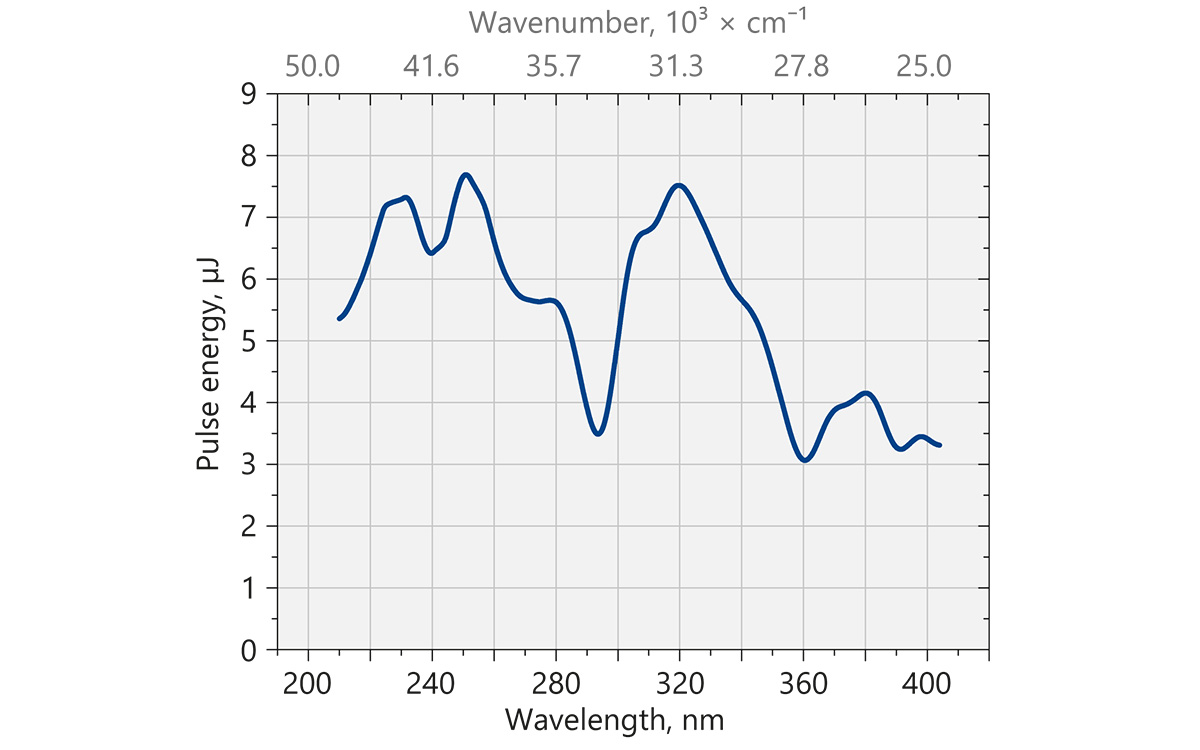

チューニング カーブ(typical) ・–SH/SF オプション (210 – 405 nm) |
■ 用途
・LIF
・光音響
・機器校正
・ポンプ＆プローブ分光
・質量分析
・環境モニタリング、LiDAR
仕様
■ NT262仕様 *1
| Model | NT262 |
|---|---|
| OPO | |
| 波長可変範囲 *2 | |
| Signal | 405 – 710 nm |
| Idler | 710 – 2600 nm |
| SH/SF generator (オプション) | 210 – 405 nm |
| パルスエネルギー / 平均出力 | |
| OPO *3 | 70 µJ / 700 mW |
| SH/SF generator (オプション) *4 | 6 µJ / 60 mW |
| 掃引分解能 *5 | |
| Signal (405 – 710 nm) | 0.5 cm-1 |
| Idler (710 – 2600 nm) | 1 cm-1 |
| SH/SF (210 – 405 nm) | 1 cm-1 |
| パルス＆ビームパラメーター | |
| パルス幅 *6 | ~7 ns |
| 線幅 | < 3 cm-1 |
| Typical beam diameterビーム径 (typical) *7 | 4.5 mm × 2.5 mm |
| ビーム位置安定性 *8 | ≤ 50 μrad (StDev) |
| 偏光 | |
| Signal | horizontal |
| Idler | horizontal |
| SH / SF | horizontal |
| ポンプレーザー *9 | |
| ポンプ波長 | 355 nm |
| ポンプパルスエネルギー （typical） | 0.3 mJ |
| パルス幅 | ~7 ns |
| ビーム品質 | near Gaussian in near and far fields |
| ビーム拡がり角 | < 1.5 mrad |
| パルスエネルギー安定性 (StdDev) | < 2.5 % |
| 繰り返し周波数 | 10 kHz |
| 寿命(nominal) | 20 000 hours |
| ウォームアップ時間 (typical) *10 | 15 min |
| 筐体仕様 | |
| レーザーヘッドサイズ (W × L × H) | 400 × 790 × 166 ± 3 mm |
| 電源サイズ (W × L × H) | 553 × 510 × 529 ±3 mm |
| アンビリカルケーブル長 | 3 m |
| 使用環境仕様 | |
| 冷却 *11 | 内蔵チラー |
| クリーンエアパージ | 内蔵 |
| 室温 | 18 – 27 °C |
| 環境温度安定性 | ±2 ºC |
| 湿度 | 20 – 80 % (結露なきこと) |
| 電源 | 100 – 240 V AC, 単相 50/60 Hz |
| 消費電力 | < 1 kW |
| クリーンルーム | ISO Class 9以上 |
*2 ： ハンズフリーの調整範囲は 210 nm から 2600 nm です。 余白の波長値は四捨五入されています。
*3 ： 450nmで測定。 他の波長での出力はチューニング カーブ参照。
*4 ： 230nmで測定。 他の波長での出力はチューニング カーブ参照。
*5 ： PCからのマニュアル入力。
*6 ： 1 ns の立ち上がり時間と 300 MHz 帯域幅のオシロスコープを備えたフォトダイオードで測定された FWHM。
*7 ： ビーム径は 1/e2 レベルで 450 nm で測定され、ポンプ パルス エネルギーによって異なります。
*8 ： ビーム ポインティングの安定性は、集束要素の焦点面におけるビーム重心の移動として評価されます。
*9 ： レーザー出力は OPO 操作用に最適化され、仕様は製造する各ユニットによって異なる場合があります。
*10 ：22℃から動作。
*11 ： 空冷。水冷についてはお問い合わせください。
