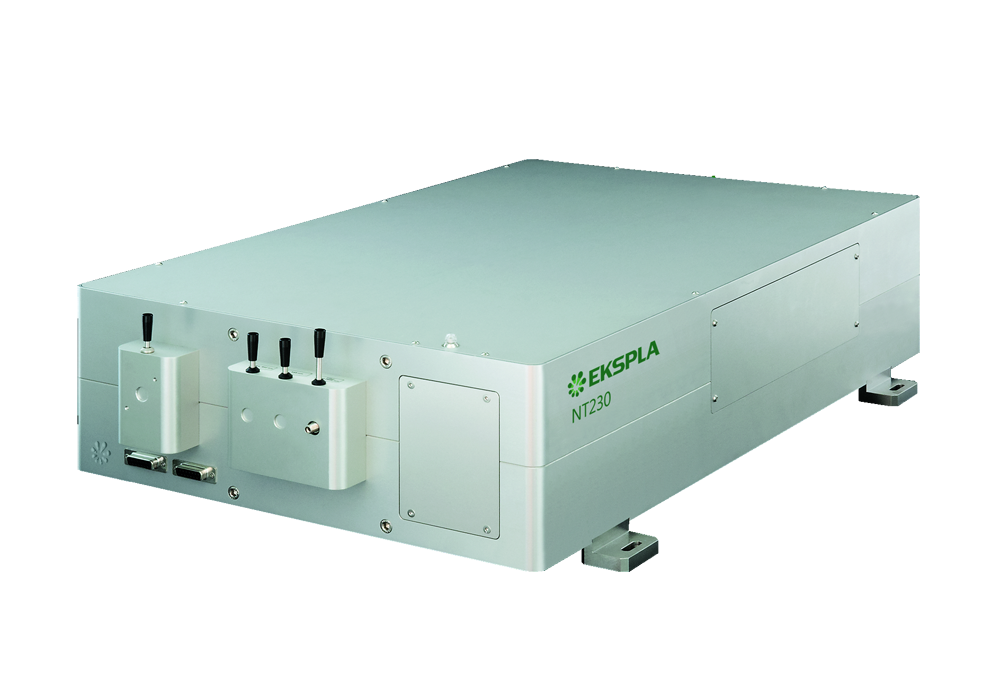

励起光源一体型 高繰返しDPSSナノ秒波長可変レーザー NT2xx
製品詳細
概要
NT2xxは励起光源に同社のLD励起ナノ秒レーザーを使用した光パラメトリック発振器(OPO)です。
DPSSレーザーを励起光源に用いることで最大で1kHzの繰返し周波数が得られます。波長可変域は紫外、可視、赤外と様々なモデルを揃えます。幅広い波長範囲、高い繰返し周波数は分光アプリケーション全般、およびセンシングにおいて最適な光源です。

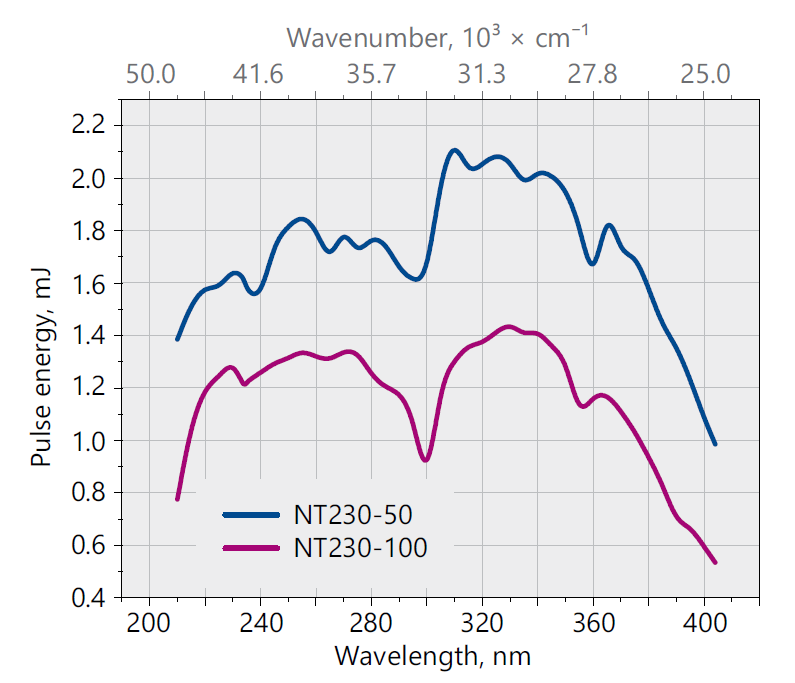

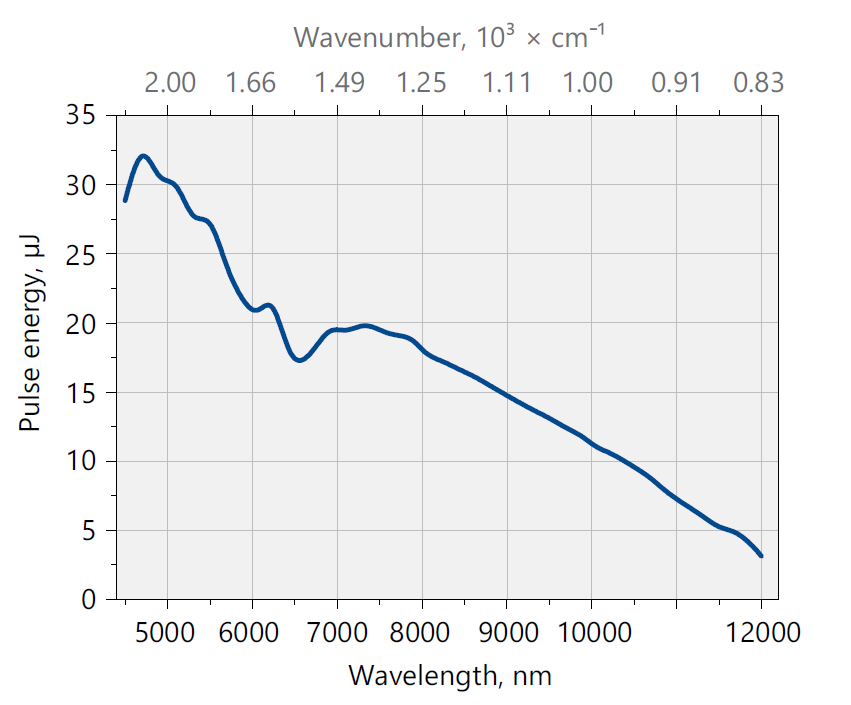

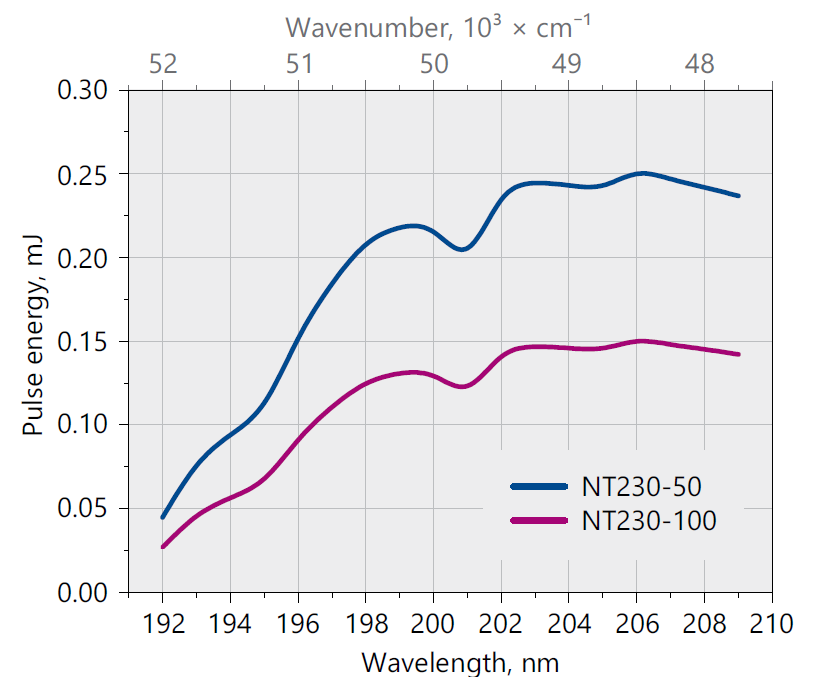

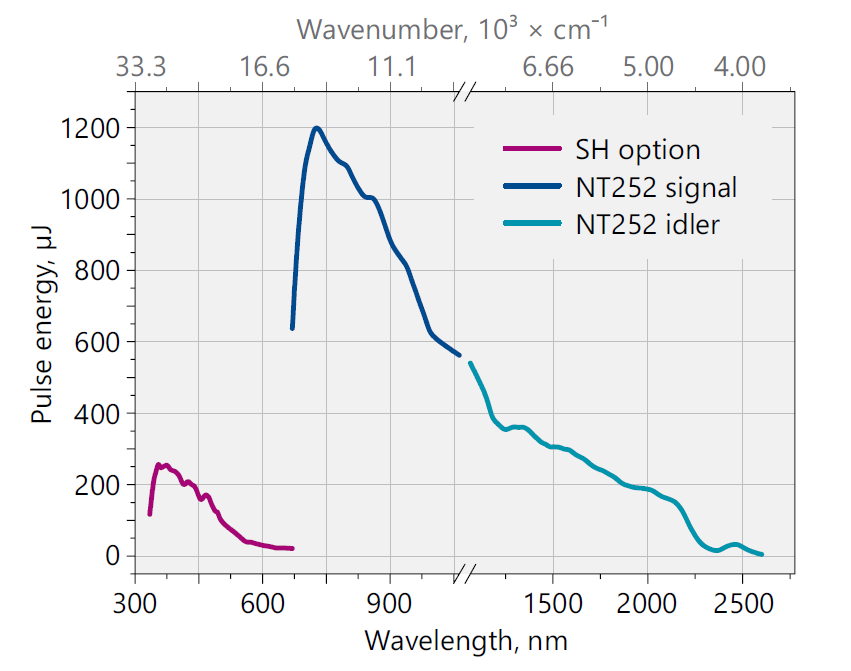

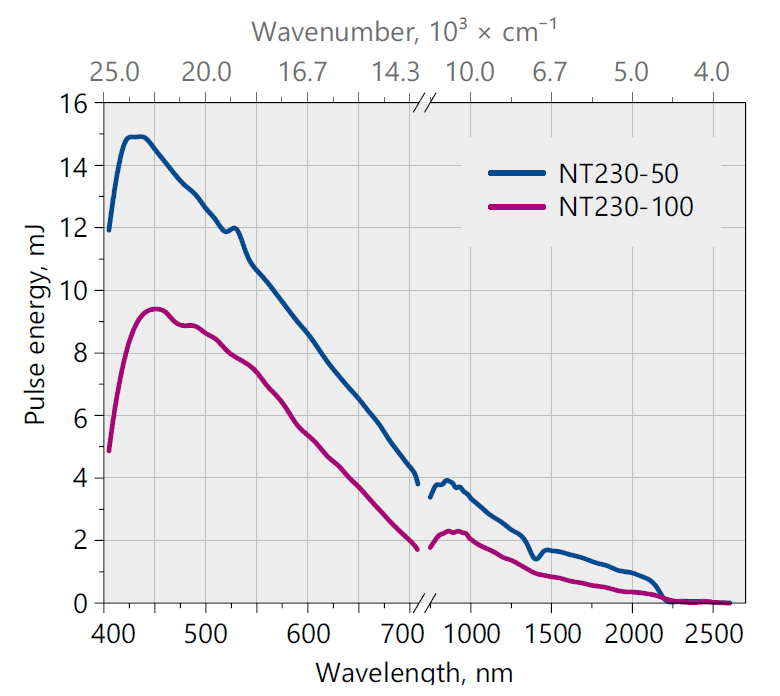

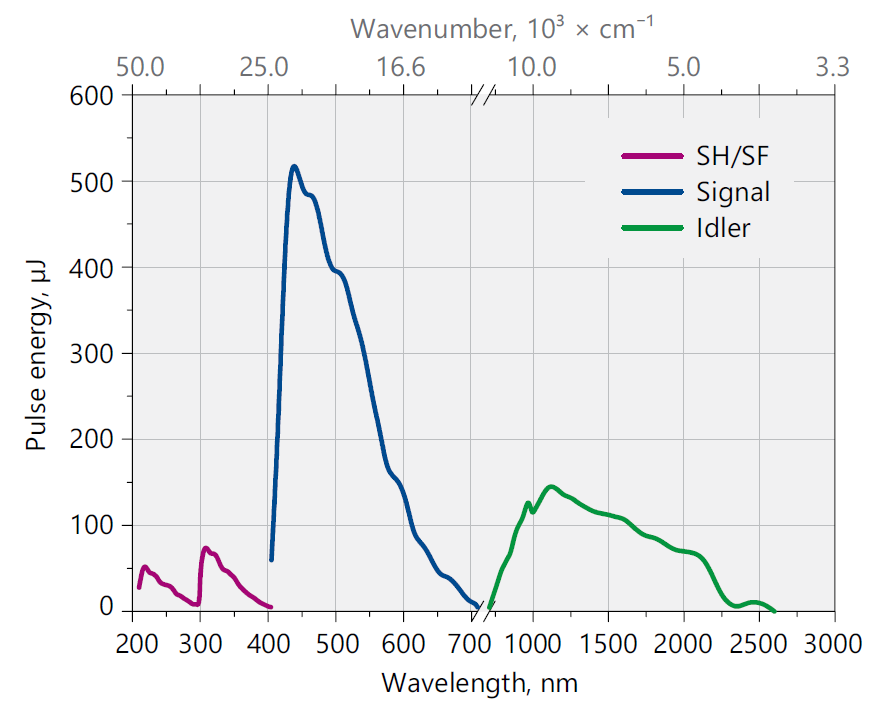

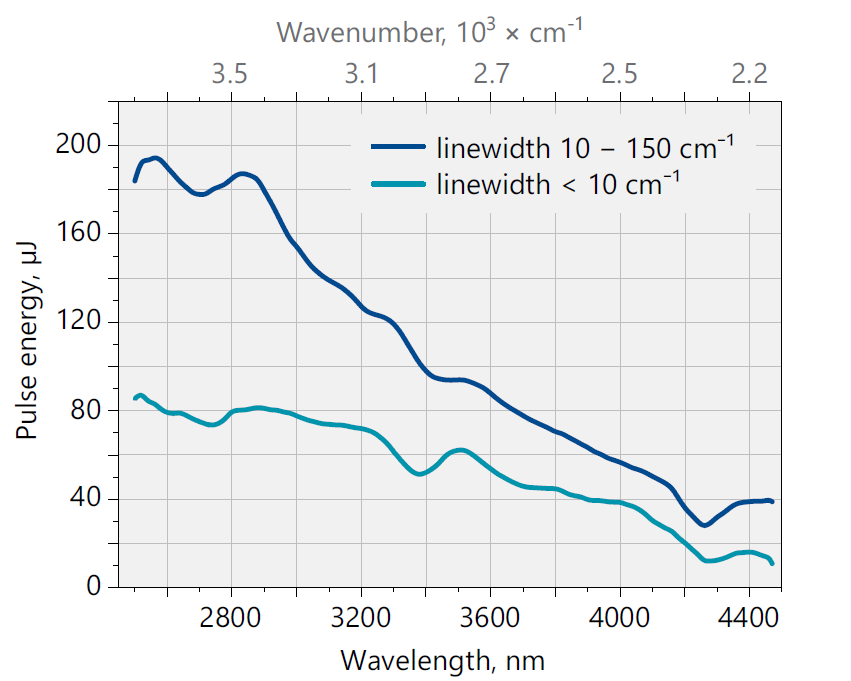

■チューニングカーブ (typical)
特長
・波長可変域 : 192~12000 nm
・繰返し周波数 : ~1 kHz
・パルス幅 : 4~6 ns, <10 ns@NT270
・制御:PC or キーパッド
仕様
■仕様 :NL230シリーズ *1
モデル | NT230-50 | NT230-100 | |
---|---|---|---|
波長可変範囲 | Signal | 405-710 nm | |
Idler | 710-2600 nm | ||
SH/SF | 210-405 nm *2 | ||
DUV | 192-210 nm | ||
パルスエネルギー *3 | OPO | 15 mJ | 10 mJ |
SH/SF *4 | 1.8 mJ | 1.3 mJ | |
DUV | 0.25 mJ | 0.15 mJ | |
繰り返し周波数 | 50 Hz | 100 Hz | |
パルス幅 *5 | 2 - 5 ns | ||
線幅 *6 | < 5 cm-1 | ||
掃引分解能 *7 | Signal | 1 cm-1 | |
Idler | 1 cm-1 | ||
SH/SF/DUV | 2 cm-1 | ||
偏光 | Signal | 横 | |
Idler | 縦 | ||
SH | 横 | ||
DUV | 縦 | ||
OPOビーム拡がり角 *8 | <2 mrad | ||
ビーム径 *9 | 5 mm | ||
励起光源 | |||
励起波長 *10 | 355 nm | ||
励起エネルギー *11 | 50 mJ | 35 mJ | |
パルス幅 | 2-5 ns | ||
筐体 | |||
レーザーヘッド(WxLxH) | 451×705×172 mm | ||
電源(WxLxH) | 449×376×140 mm | ||
使用環境 | |||
冷却 | 外部チラー | ||
動作環境温度/湿度 | 18-37℃/20-80 % | ||
電源 | 100-240 V AC, 単相 50/60 Hz | ||
消費電力 | < 1.8 kVA |
*2: SH or SFのみのオプション有。 *3: 他波長のエネルギーはチューニングカーブに記載。
*4: SH/SFのエネルギーは260 nmでの測定値。
*5: パルス幅は300MHzのオシロスコープ、立上り1nsのPDを使用したFWHM値。
*6: 210~405nmにおける線幅は8cm-1 *7: 掃引分解能はPCから制御した場合の数値です。
*8: 拡がり角は全角@FWHMの値です。
*9: ビーム径は1/e2レベル。また、励起エネルギーによって異なります。
*10: 355nm出力ポートは標準。その他の波長はオプション。。
■仕様 :NL242シリーズ *1
モデル | NT242 | NT242-SH | NT242-SF | NT242-SH/SF | |
---|---|---|---|---|---|
波長可変範囲 | Signal | 405-710 nm | |||
Idler | 710-2600 nm | ||||
SH/SF | - | 210-300 nm | 300-405 nm | 210-405 nm | |
パルスエネルギー *2 | OPO | 450 μJ | |||
SH/SF | - | 40 μJ@230 nm | 60 μJ@320 nm | ||
繰り返し周波数 | 1000 Hz | ||||
パルス幅 *3 | 3 - 6 ns | ||||
線幅 *4 | < 5 cm-1 | ||||
掃引分解能 *5 | Signal | 1 cm-1 | |||
Idler | 1 cm-1 | ||||
SH/SF | - | 2 cm-1 | |||
偏光 | Signal | 横 | |||
Idler | 縦 | ||||
SH/SF | - | 縦 | |||
ビーム径 *6 | 3 × 6 mm | ||||
励起光源 | |||||
励起波長 *7 | 355 nm | 355 / 1064 nm | |||
励起エネルギー *8 | 3 mJ | 3 / 1 mJ | |||
パルス幅 | 4 - 6 ns@1064 nm | ||||
筐体 | |||||
レーザーヘッド(WxLxH) | 456×1040×297 mm | ||||
電源(WxLxH) | 520×400×286 mm | ||||
使用環境 | |||||
冷却 | 内蔵チラー | ||||
動作環境温度/湿度 | 18-27℃/20-80 % | ||||
電源 | 100-240 V AC, 単相 50/60 Hz | ||||
消費電力 | <1.5 kVA |
*2: 各波長でのエネルギーはチューニングカーブに記載。
*3: パルス幅は300MHzのオシロスコープ、立上り1nsのPDでのFWHM値。
*4: 210-405nmでの線幅は<8cm-1
*5: 掃引分解能はPC操作時の値。キーパッド時は0.1nm@Signal、1nm@Idler、0.05nm@SH/SF。
*6: ビーム径は1/e2レベル、450nmでの測定値。
*7:355nmの出力は別ポートで標準、他波長はオプションとなります。
*8: 励起レーザーのエネルギーは各ユニット毎にOPO性能に合わせて最適化されますので異なることがあります。
■仕様 :NL252 *1
モデル | NT252 | |
---|---|---|
波長可変範囲 | Signal | 670 - 1064 nm |
Idler | 1065 - 2600 nm | |
SH | 335 - 669 nm | |
パルスエネルギー | OPO *2 | 1100 μJ |
SH *3 | 200 μJ | |
パルス幅 *4 | 1 - 4 ns | |
繰り返し周波数 | 1000 Hz | |
線幅 *5 | < 10 cm-1 | |
掃引分解能 *6 | Signal | 1 cm-1 |
Idler | 1 cm-1 | |
SH | 2 cm-1 | |
偏光 | Signal | 横 |
Idler | 縦 | |
SH | 横 | |
ビーム径 *7 *8 | 3 × 6 mm | |
励起光源 | ||
励起波長 *9 | 532 nm | |
励起エネルギー *10 | 4 mJ | |
パルス幅 *11 | 2 - 5 ns | |
エネルギー安定度(StdDev) | < 2.5 % | |
筐体 | ||
レーザーヘッド(WxLxH) | 456×1040×297 mm | |
電源(WxLxH) | 520×400×286 mm | |
使用環境仕様 | ||
冷却 | 空冷 | |
動作環境温度/湿度 | 18-27℃/20-80 % | |
電源 | 100-240 V AC, 単相 50/60 Hz | |
消費電力 | <1.5 kVA |
*2: 各波長でのエネルギーはチューニングカーブに記載 *3: 400nmの値。各波長でのエネルギーはチューニングカーブに記載。
*4: パルス幅は300MHzのオシロスコープ、立上り1nsのPDでのFWHM値。
*5: 線幅はSignal、Idlerでの数値となります。
*6:PCから操作した場合の数値。キーパッドの場合は0.1nm@Signal 1nm@Idler 0.05nm@SHとなります。
*7: パルスエネルギーの項に表示されている波長での測定値。
*8: ビーム径は1/e2レベル。励起エネルギーによって異なります。
*9: 532nmの出力は別ポートで標準、他波長はオプションとなります。
*10: 励起エネルギーは各ユニット毎に調整され異なります。
*11: 1ns立上りPD 300MHzオシロスコープを使用してのFWHM値。
■仕様 :NL277シリーズ *1
モデル | NT277 | NT277-XIR | |
---|---|---|---|
波長可変範囲 | Idler | 2500 - 4475 nm | 2500 - 4475 nm 4476 - 12000 nm *2 |
パルスエネルギー *3 | Idler | 80 μJ@3000 nm | 80 μJ@3000 nm 20 μJ@7000 nm |
パルス幅 *4 | 5 - 7 ns | ||
繰り返し周波数 | 1000 Hz | ||
線幅 *5 | <10 cm-1 | <12 cm-1 | |
掃引分解能 *5 | Idler | 1 cm-1 | |
偏光 | 縦 | 2500 - 4475 nm 縦 4476 - 12000 nm 横 |
|
ビーム径 *7 *8 | 4 mm | 6 mm | |
励起光源 | |||
励起波長 | 1064 nm | ||
励起エネルギー *9 | 1.9 mJ | ||
パルス幅 *10 | < 10 ns | ||
ビームプロファイル | fit to Gaussian >90 % | ||
エネルギー安定度(StdDev) | < 0.5 % | ||
筐体 | |||
レーザーヘッド | 305×701×270 mm | ||
電源 | 449×376×140 mm | ||
使用環境 | |||
冷却 | 空冷 | ||
動作環境温度/湿度 | 18-27℃/20-80 % | ||
電源 | 90-240 V AC, 単相 50/60 Hz | ||
消費電力 | <0.5 kVA |
全ての仕様は代表値。 記載がない限り3000nm@NT277.NT277-XIR、7000nm@NT277-XIRでの数値です。
*2: XIRモデルは他波長も可能です(特注) *3: 他波長でのエネルギーはチューニングカーブ参照。
*4:パルス幅は1ns立上りPD、300MHzオシロスコープでのFWHM測定値。
*5:高エネルギーオプション有(2500~4475 nm,線幅10~150cm-1)
*6: 掃引分解能はPC制御時。 *7: パルスエネルギーに示される波長での測定値。
*8: ビーム径は1/e2、励起エネルギーによって異なります。
*9: 励起エネルギーは各ユニット毎に最適化されるため異なります。
*10: パルス幅は1ns立上りPD、300MHzオシロスコープでの測定値。
各資料
