高出力・広帯域 ランプ励起ナノ秒OPO NT3xx
製品詳細
分野
- 分析・検査
- 計測
- センシング
- イメージング
- バイオ・ライフサイエンス
メーカー
EKSPLA（リトアニア）
正規代理店概要

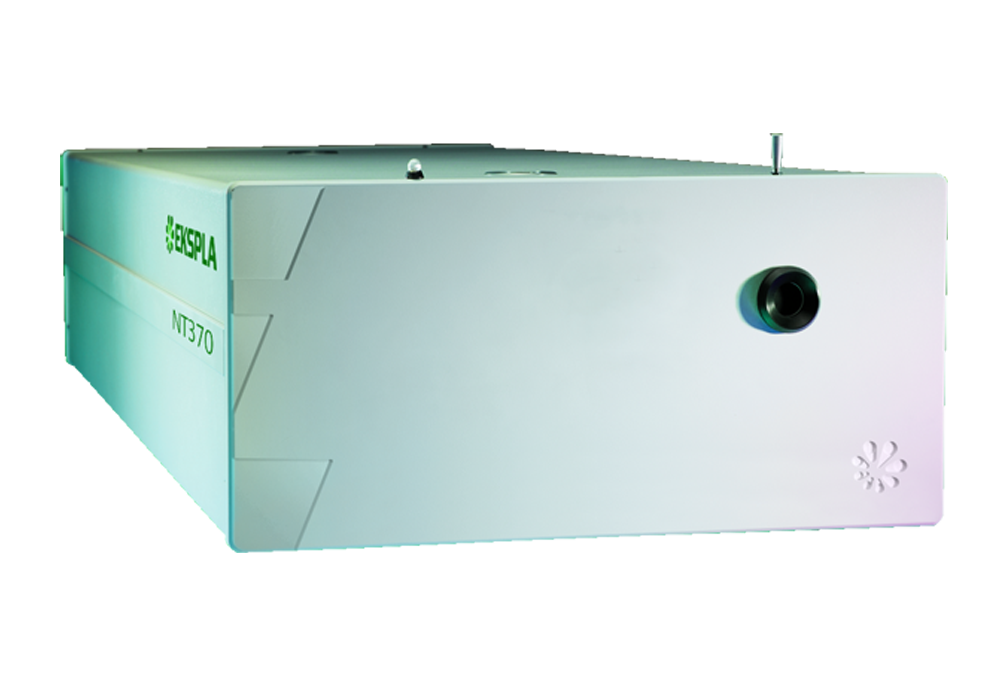

NT3xxシリーズはEKSPLA社の高性能ナノ秒Nd:YAGレーザーを内蔵した光パラメトリック発振器(OPO)です。
波長可変域は可視モデルで192~4400nm、赤外モデルは最大で18μmまで発生可能です。制御は全てPCから操作可能です。LIFをはじめとする分光アプリケーション全般に最適なモデルです。

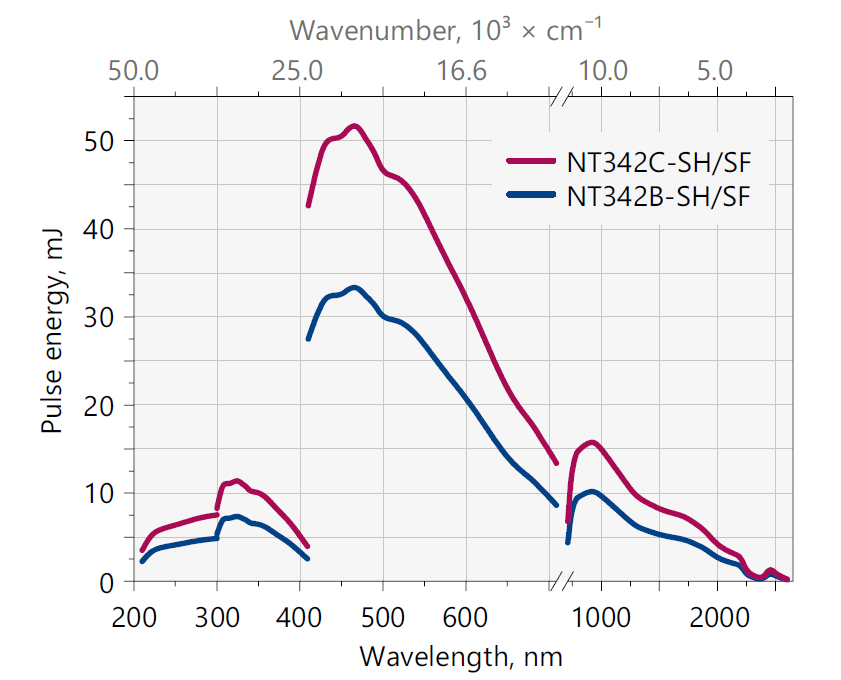

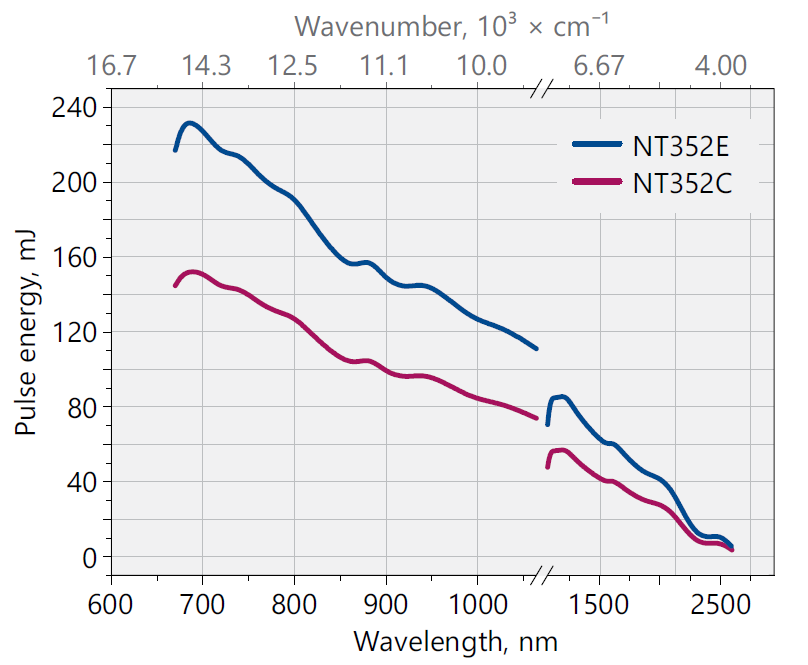

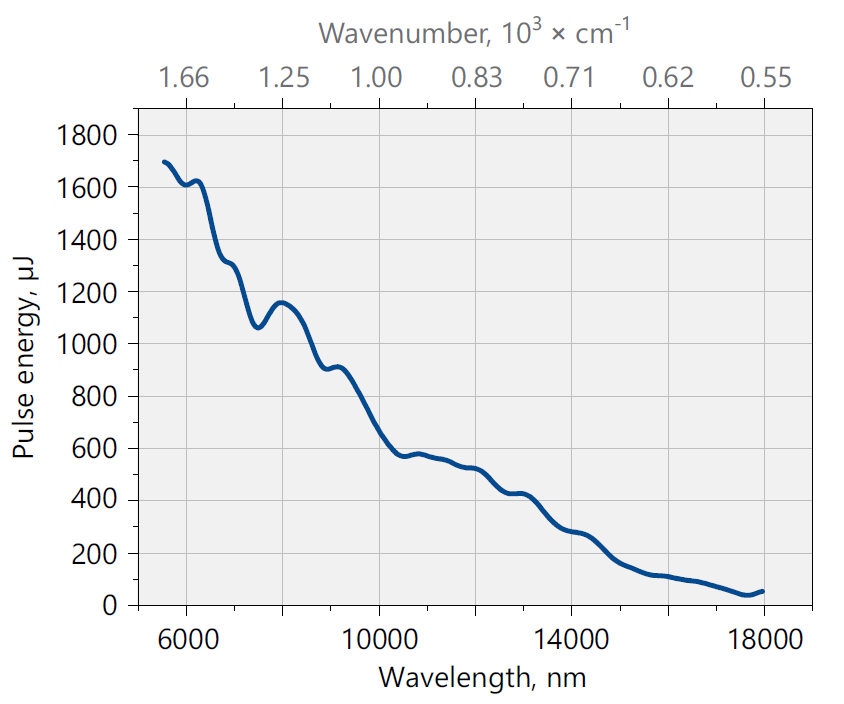

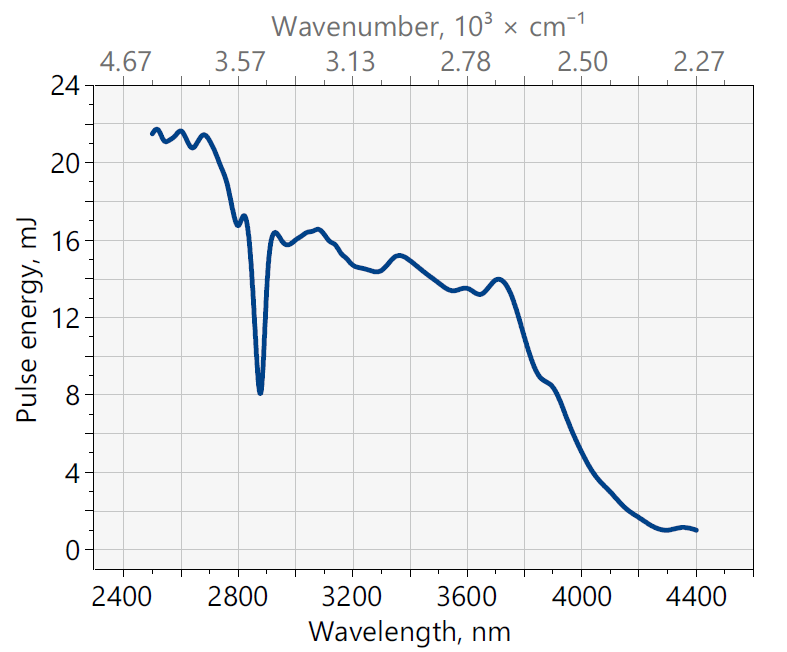

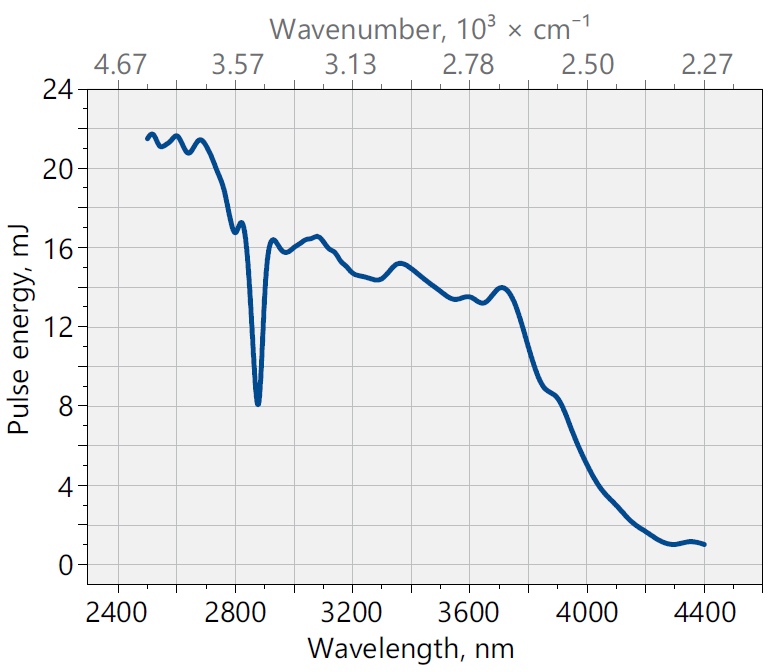

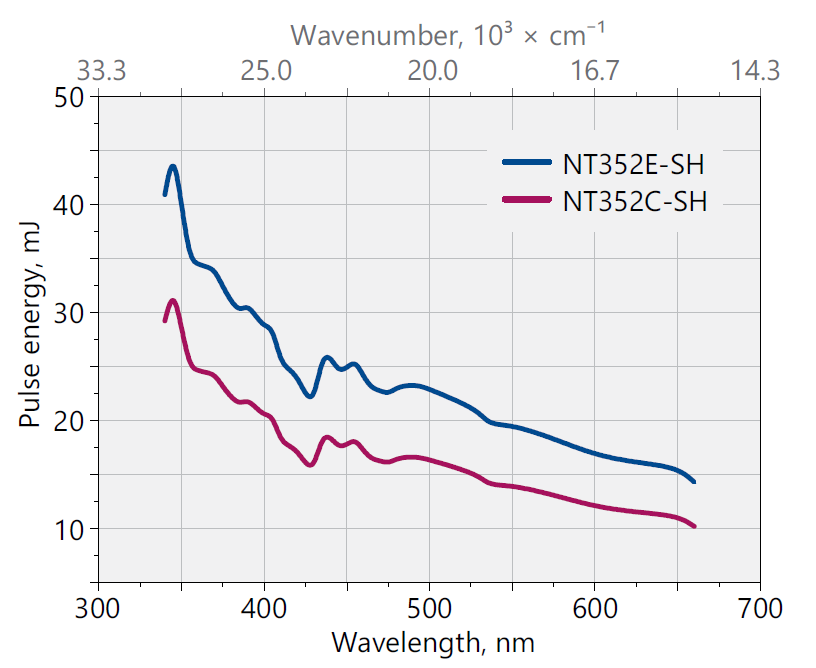

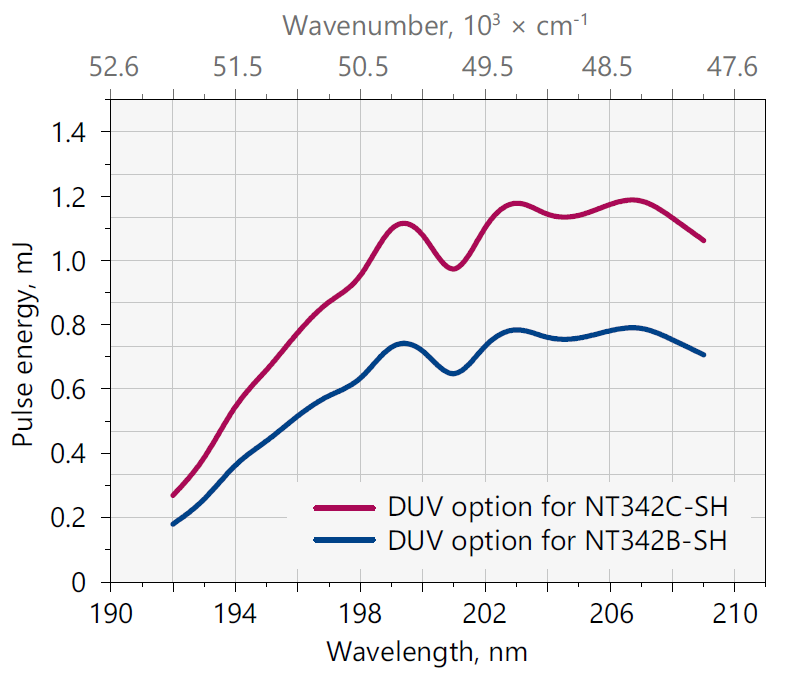

■チューニングカーブ (typical)
 |
 |
 |
| NT342 | NT342-SH/DUV | NT342-MIR |
 |
 |
| NT350 | NT350-SH |
 |
 |
| NT377 | NT373-XIR |
特長
・波長範囲 : 192~18000 nm
・最大エネルギー : 230 mJ
・パルス幅 : 3-6 ns
・高調波発生オプションあり
・完全PC制御
仕様
■仕様 ：NT3xxシリーズ
| Model *1 | NT342B | NT342C | |
|---|---|---|---|
| 波長可変範囲 *2 | Signal | 410-710 nm *3 | |
| Idler | 710-2600 nm | ||
| SH | 210-410 nm | ||
| SH/SF | 210-410 nm | ||
| DUV | 192-210 nm | ||
| MIR | 2500~4400 nm | ||
| パルスエネルギー | OPO *4 | 30 mJ | 50 mJ |
| SH *5 | 4 mJ | 6.5 mJ | |
| SH/SF *6 | 6 mJ | 10 mJ | |
| DUV *7 | 0.6 mJ | 1 mJ | |
| MIR *8 | 15 mJ | ||
| 線幅 | <5 cm-1 *9 | ||
| 掃引分解能 *10 | Signal | 1 cm-1 | |
| Idler | 1 cm-1 | ||
| SH/SF/DUV | 2 cm-1 | ||
| MIR | 1 cm-1 | ||
| パルス幅 *11 | 3-5 ns | ||
| ビーム径(代表値) *12 | 5 mm | 7 mm | |
| ビーム拡がり角(代表値) *13 | <2 mrad | ||
| 偏光 | Signal | 横 | |
| Idler | 縦 | ||
| SH/SF | 横 | ||
| DUV | 縦 | ||
| MIR | 横 | ||
| 励起光源仕様 *14 | |||
| 励起波長 | 355 nm | ||
| 最大励起エネルギー | 100 mJ | 150 mH | |
| パルス幅 | 4-7 ns | ||
| ビームプロファイル | Hat-Top in near field, without Hot Spot | ||
| ビーム拡がり角 | <0.6 mrad | ||
| エネルギー安定度 (StdDev) | <3.5 % | ||
| 繰り返し周波数 | 10 or 20 Hz | 10 Hz | |
| 筐体仕様 | |||
| レーザーヘッド *15 | 456×821×270 mm | ||
| 電源 | 330×490×585 mm | ||
| 使用環境仕様 | |||
| 冷却 *16 | 10 L/min | ||
| 動作環境温度/湿度 | 18-27℃/20-80 % | ||
| 電源 | 200~240 V AC, 単相 50/60 Hz | ||
| 消費電力 | <1.5 kVA | ||
*2： 192-4400nmまでPC制御可能。MIRオプション時はDUV/SFオプション不可。18μmまで特注可能。
*3： 400-709nmの発生も可。 *4： 450nmでの測定値。他波長はチューニングカーブに記載。
*5： 260nmでの測定値。他波長はチューニングカーブに記載。
*6： 340nmでの測定値。他波長はチューニングカーブに記載。
*7： 200nmでの測定値。 *8： 3000nmでの測定値。他波長はチューニングカーブ参照。
*9： 210-410nm、2500~4400nmの範囲は8cm-1 *10： PC制御時の値。
*11： 300MHzのオシロスコープ、立上り1nsのPDを使用したFWHM値。
*12： FWHMレベル、450nmでの測定値。 *13： FWHMレベル、450nmでの全角値。
*14： 励起光は異なるポートから出力。1064nm、532nmOption可。
*15： 仕様により821~1220 mmの範囲で変動します。 *16 Air to Waterオプション可。
