製品情報
色ガラスフィルター
製品詳細
分野
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
この色フィルターのスペクトル特性は、開口部全体で均一で、入射角に依存しません。 色ガラスフィルターは、単独でも、モノクロメーターや干渉フィルターと組み合わせても使用でき、様々なスペクトル領域を分離できます。
特長
・15種類のフィルタ－ラインナップ
・入射角に依存性なし
・有効径で均一
仕様

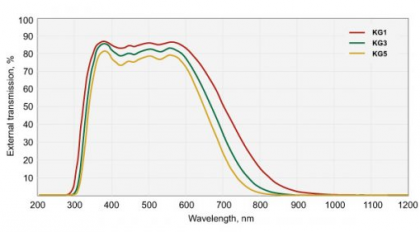

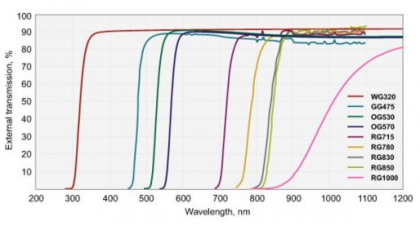

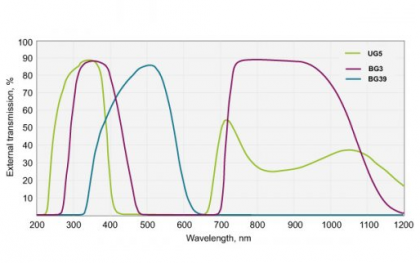

■ 透過率グラフ
 |
 |
 |
| BG3, UG5, BG39 | KG1, KG3, KG5 | WG320, GG475, OG530, OG570, RG715, RG780, RG830, RG1000 |
■ ラインナップ
| 型名 | 材質 | 寸法 | |
|---|---|---|---|
| 241-2003 | BG3 | ∅25.4 mm | |
| 241-2005 | UG5 | ∅25.4 mm | |
| 241-2039 | BG39 | ∅25.4 mm | |
| 242-2001 | KG1 | ∅25.4 mm | |
| 242-2003 | KG3 | ∅25.4 mm | |
| 242-2005 | KG5 | ∅25.4 mm | |
| 243-2320 | WG320 | ∅25.4 mm | |
| 243-2475 | GG475 | ∅25.4 mm | |
| 243-2530 | OG530 | ∅25.4 mm | |
| 243-2570 | OG570 | ∅25.4 mm | |
| 243-2715 | RG715 | ∅25.4 mm | |
| 243-2780 | RG780 | ∅25.4 mm | |
| 243-2830 | RG830 | ∅25.4 mm | |
| 243-2850 | RG850 | ∅25.4 mm | |
| 243-2990 | RG1000 | ∅25.4 mm | |
| 241-3003 | BG3 | 25.4x25.4 mm | |
| 241-3005 | UG5 | 25.4x25.4 mm | |
| 241-3039 | BG39 | 25.4x25.4 mm | |
| 242-3001 | KG1 | 25.4x25.4 mm | |
| 242-3003 | KG3 | 25.4x25.4 mm | |
| 242-3005 | KG5 | 25.4x25.4 mm | |
| 243-3320 | WG320 | 25.4x25.4 mm | |
| 243-3475 | GG475 | 25.4x25.4 mm | |
| 243-3530 | OG530 | 25.4x25.4 mm | |
| 243-3570 | OG570 | 25.4x25.4 mm | |
| 243-3715 | RG715 | 25.4x25.4 mm | |
| 243-3780 | RG780 | 25.4x25.4 mm | |
| 243-3830 | RG830 | 25.4x25.4 mm | |
| 243-3850 | RG850 | 25.4x25.4 mm | |
| 243-3990 | RG1000 | 25.4x25.4 mm | |
| 241-5003 | BG3 | ∅50.8 mm | |
| 241-5005 | UG5 | ∅50.8 mm | |
| 241-5039 | BG39 | ∅50.8 mm | |
| 242-5001 | KG1 | ∅50.8 mm | |
| 242-5003 | KG3 | ∅50.8 mm | |
| 242-5005 | KG5 | ∅50.8 mm | |
| 243-5320 | WG320 | ∅50.8 mm | |
| 243-5475 | GG475 | ∅50.8 mm | |
| 243-5530 | OG530 | ∅50.8 mm | |
| 243-5570 | OG570 | ∅50.8 mm | |
| 243-5715 | RG715 | ∅50.8 mm | |
| 243-5780 | RG780 | ∅50.8 mm | |
| 43-5830 | RG830 | ∅50.8 mm | |
| 243-5850 | RG850 | ∅50.8 mm | |
| 243-5990 | RG1000 | ∅50.8 mm | |
| 241-6003 | BG3 | 50.8x50.8 mm | |
| 241-6005 | UG5 | 50.8x50.8 mm | |
| 241-6039 | BG39 | 50.8x50.8 mm | |
| 242-6001 | KG1 | 50.8x50.8 mm | |
| 242-6003 | KG3 | 50.8x50.8 mm | |
| 242-6005 | KG5 | 50.8x50.8 mm | |
| 243-6320 | WG320 | 50.8x50.8 mm | |
| 243-6475 | GG475 | 50.8x50.8 mm | |
| 243-6530 | OG530 | 50.8x50.8 mm | |
| 243-6570 | OG570 | 50.8x50.8 mm | |
| 243-6715 | RG715 | 50.8x50.8 mm | |
| 243-6780 | RG780 | 50.8x50.8 mm | |
| 243-6830 | RG830 | 50.8x50.8 mm | |
| 243-6850 | RG850 | 50.8x50.8 mm | |
| 243-6990 | RG1000 | 50.8x50.8 mm | |
■ 仕様
| 材質 | Schottカラーガラス |
|---|---|
| 表面精度 | 60-40 scratch & dig (MIL-PRF-13830B) |
| 表面平坦度 | 1 λ per inch @ 633 nm |
| 平面度 | 3 arcmin |
| 直径公差 | +0.0/-0.2 mm |
| 厚さ | 3.0 ± 0.2 mm |
| 有効径 | 90% of diameter |
