タイミングジェネレーター TG10
製品詳細
分野
- 計測
- 装置開発
- その他
メーカー
EKSMA Optics
（リトアニア）
正規代理店
概要

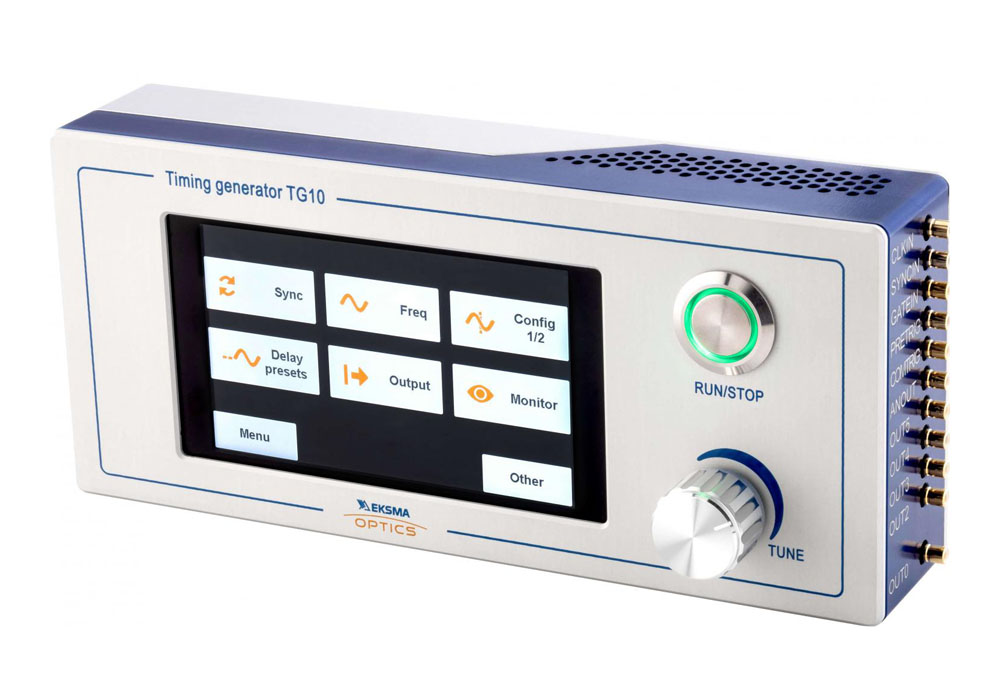

TG10は複数の機器を同期し、測定を行うためのディレイジェネレーターとなり、特にレーザーを他機器の同期やストリークカメラを利用した測定に最適な製品です。
TG10はタッチパネル操作が可能で、TCXOの高精度タイムベースを使用しており、最大100MHzの繰返しレートに対応し、最大で8chの出力が可能です。
また、単純なディレイ信号の出力だけではなく、バースト/分周/ゲート機能などを備えており用途に合わせて使用する事ができます。
特長
・高安定内部クロックを使用
・2 ns〜150msでの正確な遅延制御
・25psのタイミング分解能
・外部パルス列への高精度同期
・DAC出力
・分周機能
・光検出器用の分周機能
仕様
| MODEL | Timing Generator TG10 |
|---|---|
| Time Base | |
| Internal source | 100 MHz 0.2 ppm TCXO |
| External source, Optical clock | 20-100 MHz |
| Internal rate generator | |
| Source | 100 MHz clock, Optical clock, SYNC IN, Software command |
| Rate (T0 period) | 50 ns - 100 s (0.01 Hz to 20 MHz) |
| Resolution | 10 ns or 1 Optical period or 1 SYNC IN period |
| RMS jitter | < 350 ps |
| External trigger, SYNC IN input | |
| System modes | Direct SYNC IN, SYNC IN re-clocked to Optical clock |
| Rate | DC to 20 MHz |
| Threshold | 1.3 V |
| Input range | 0-5 V |
| Trigger slope | rising edge |
| RMS jitter, Direct SYNC IN | <120 ps |
| RMS jitter, SYNC IN re-clocked | <5 ns |
| Insertion delay | <80 ns |
| Delay generators | |
| Channels, total | 8 |
| High res channels | 5 |
| High res channels, resolution | 25 ps |
| Low res channels | 3 |
| Low res channels, resolution | <10 ns |
| Delay | 0-150 ms |
| Pulse width | 2 ns - 150 ms |
| Accuracy, high res channel | 2.5 ns + 0.000001 setpoint |
| Accuracy, Low res channel | ≤10 ns + 0.000001 setpoint |
| Time base, Internal clock | 100 MHz, 0.2 PPM TCXO |
| RSM jitter, channel to channel | <30 ps TTL output, <4 ps PRET output |
| Configuration switch | |
| System modes | Single shot burst, continuous, frequency divider, GATE IN, inverted GATER IN |
| Burst counter | 1 - 65535 |
| Frequency divider | 1 - 32767 |
| Outputs, TTL/COMS | |
| Voltage @50 Ω Load | 2.5 V or 4.5 V |
| Voltage @1 MΩ load | 5 V or 9 V |
| Voltage selection 5 V/9 V | Internal jumper |
| Impedance | 50 Ω |
| Rise time | 1.5 ns typ |
| Outputs, PRET | |
| Pulse amplitude @ 50 Ω load | >1V |
| Impedance | 50 Ω |
| Rise time | 200 ps typ |
| Outputs, differenctial | |
| Type | LVPECL |
| Output, analog | |
| DAC resolution | 12 bit |
| Max amplitude @50 Ω | 1 V |
| Power | |
| Voltage | 12 V±10% |
| Power | 15 W max |
