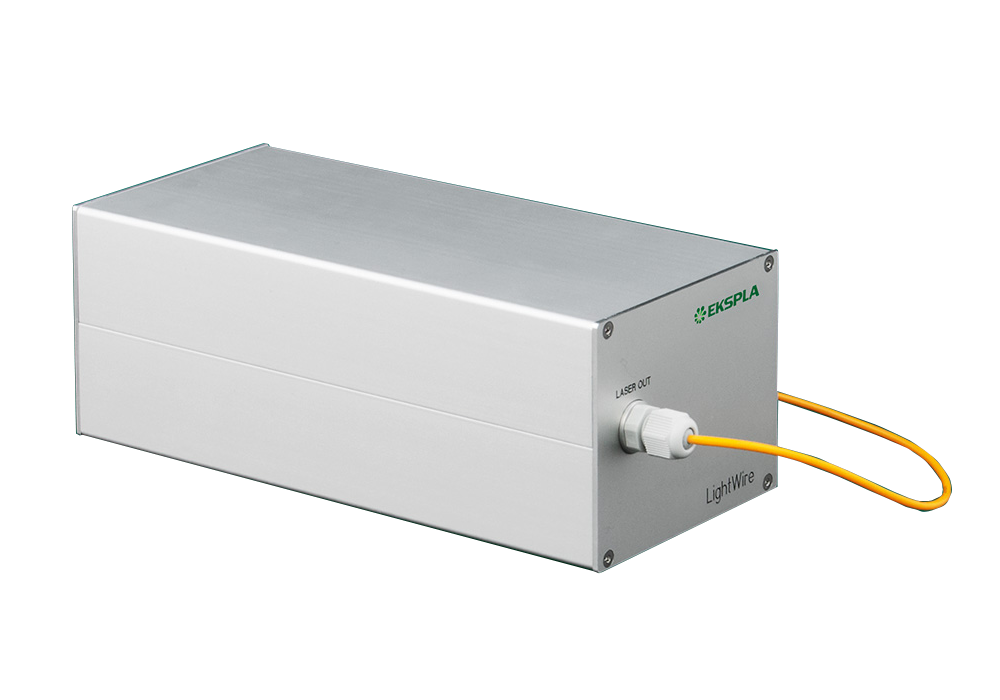

コンパクト フェムト秒ファイバーレーザー LightWire FFSシリーズ

製品詳細

分野

  • 分析・検査
  • 計測
  • その他

メーカー

EKSPLA(リトアニア)

正規代理店

概要

LightWire FFSシリーズはYb:YAGベースのフェムト秒シード光源です。ファイバーから直接フェムト秒のパルス幅あるいはチャープパルスを提供します。CPA用のシード光源やTHz-TDS用の光源として使用する事が可能です。


■ パフォーマンス

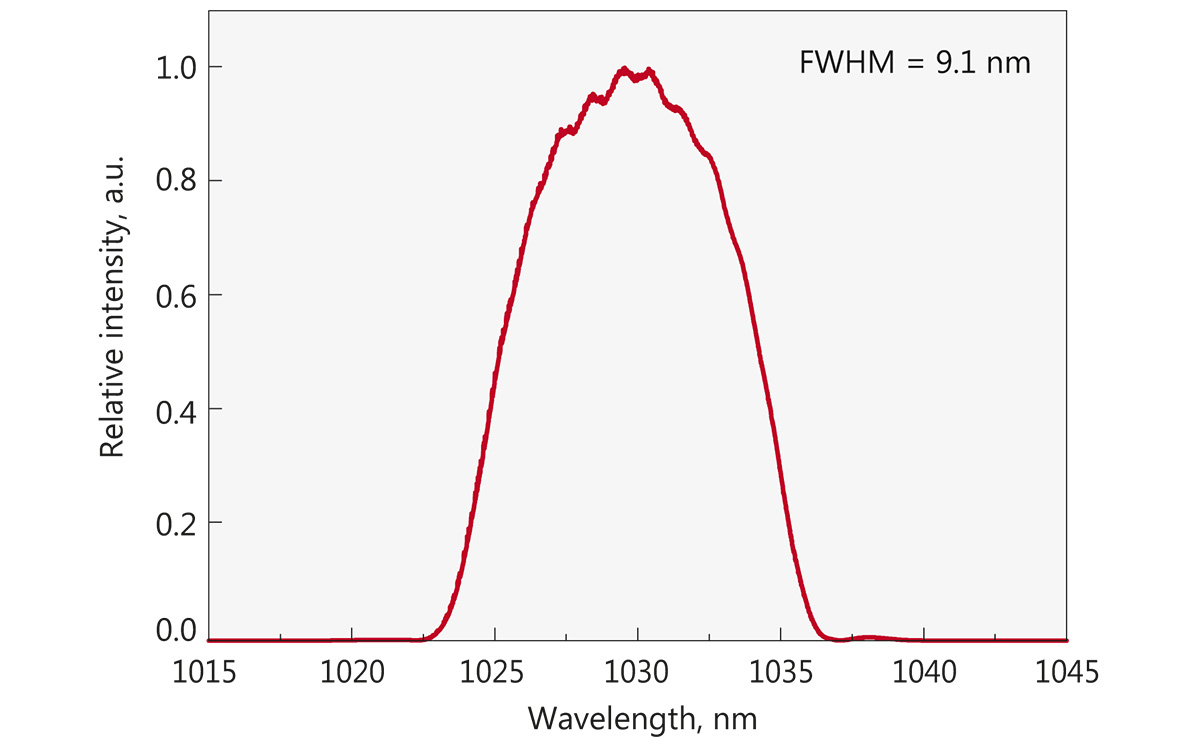

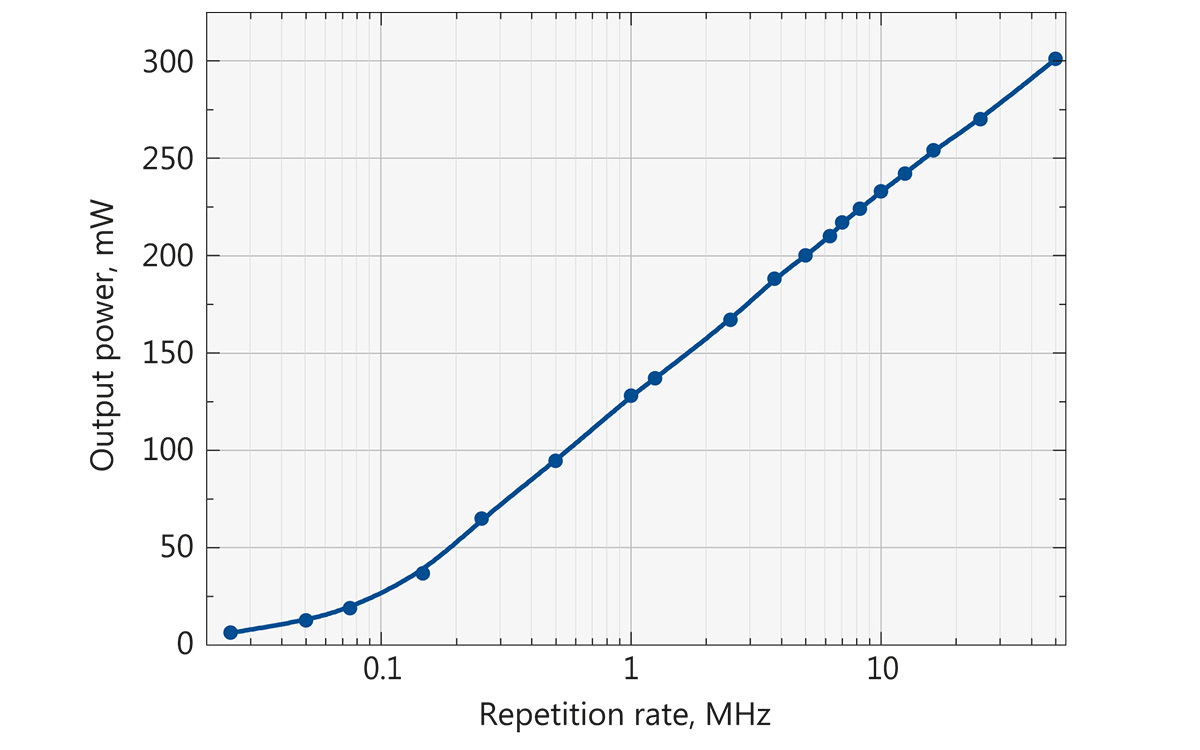

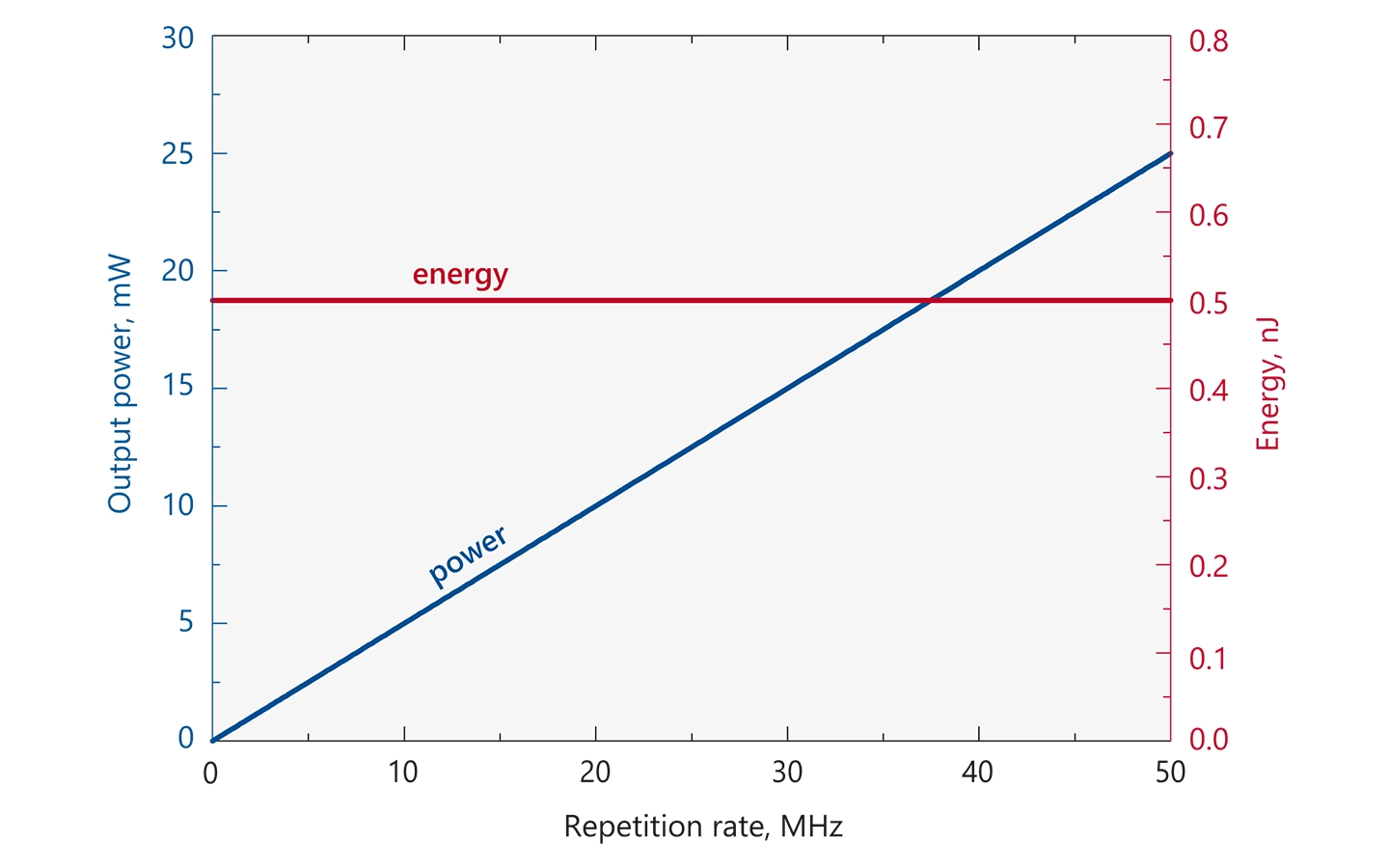

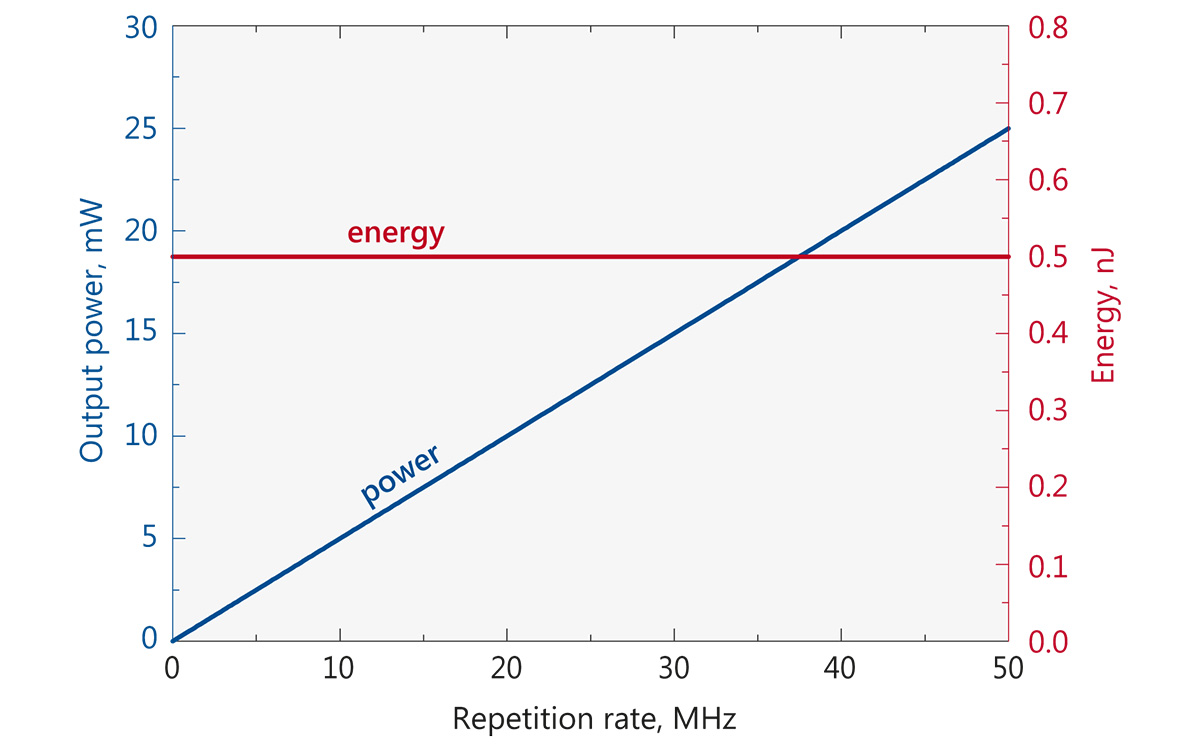

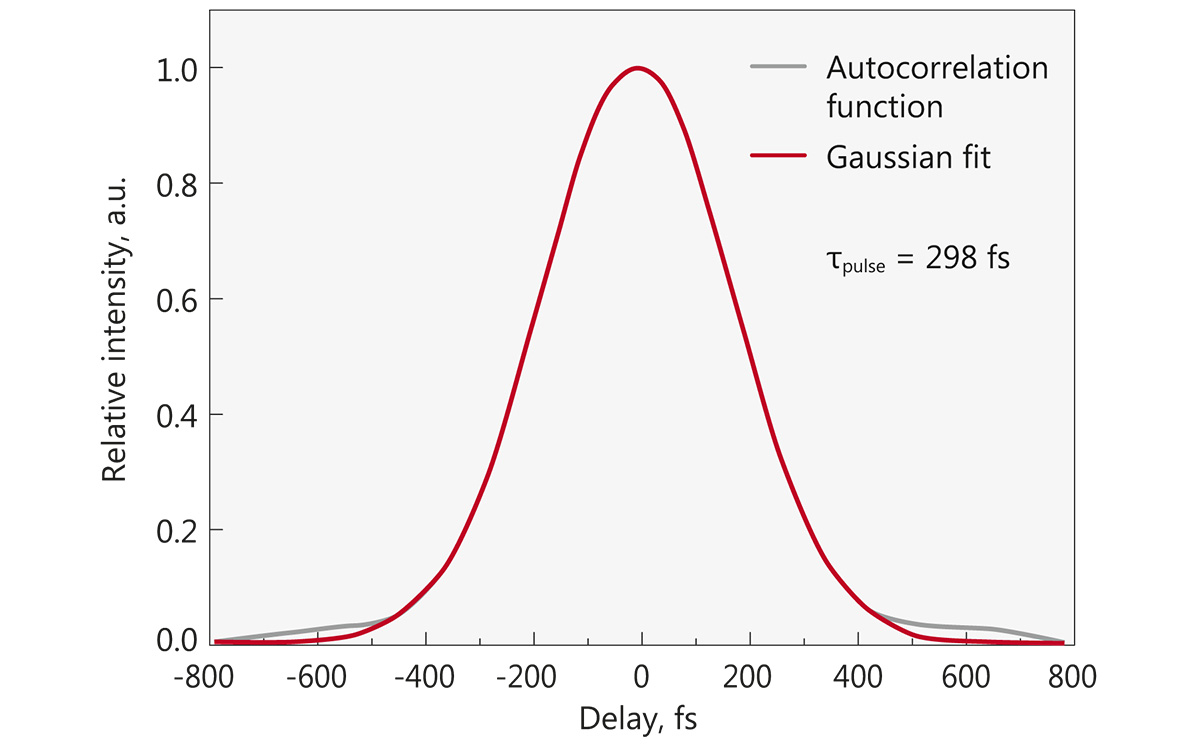

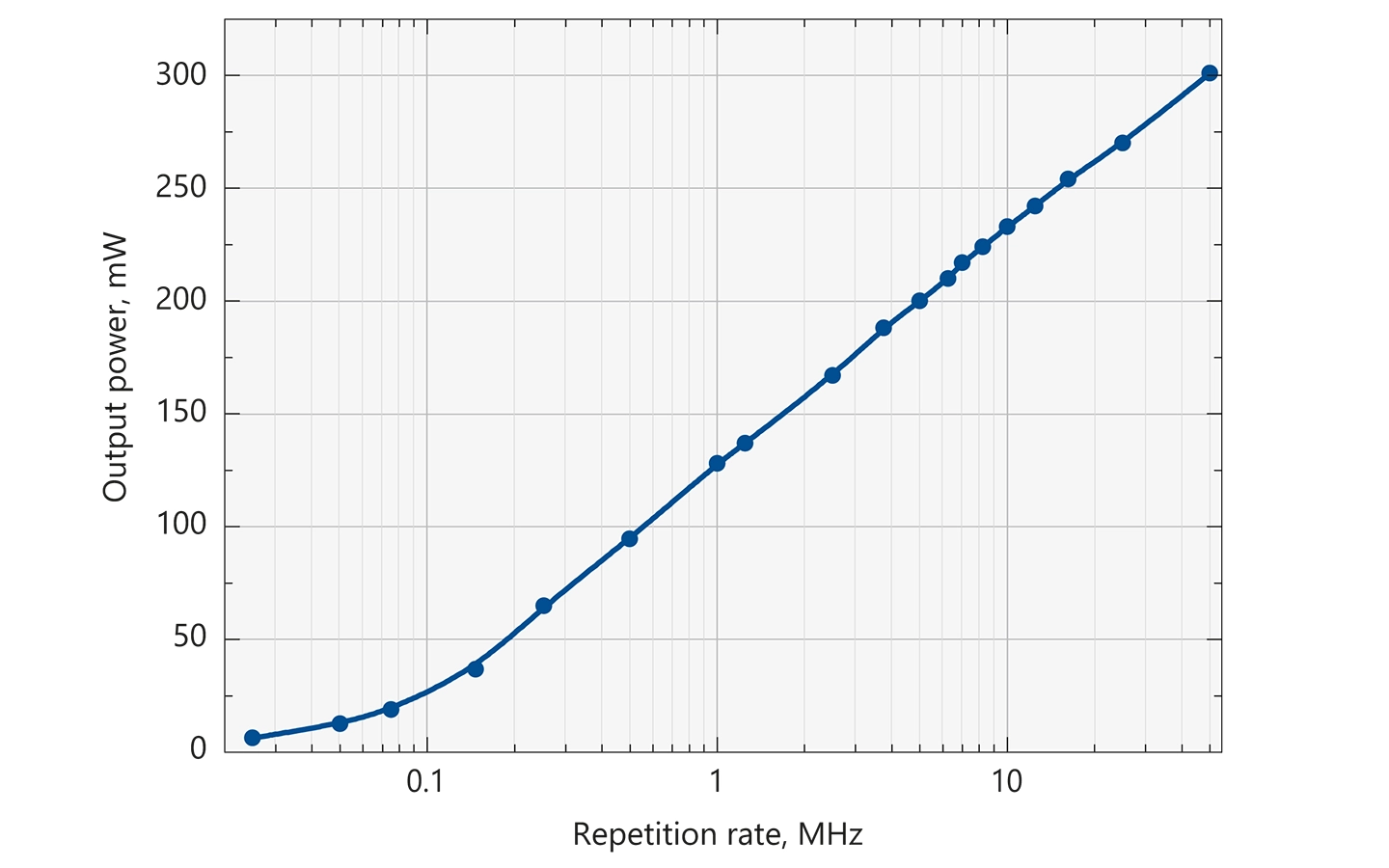

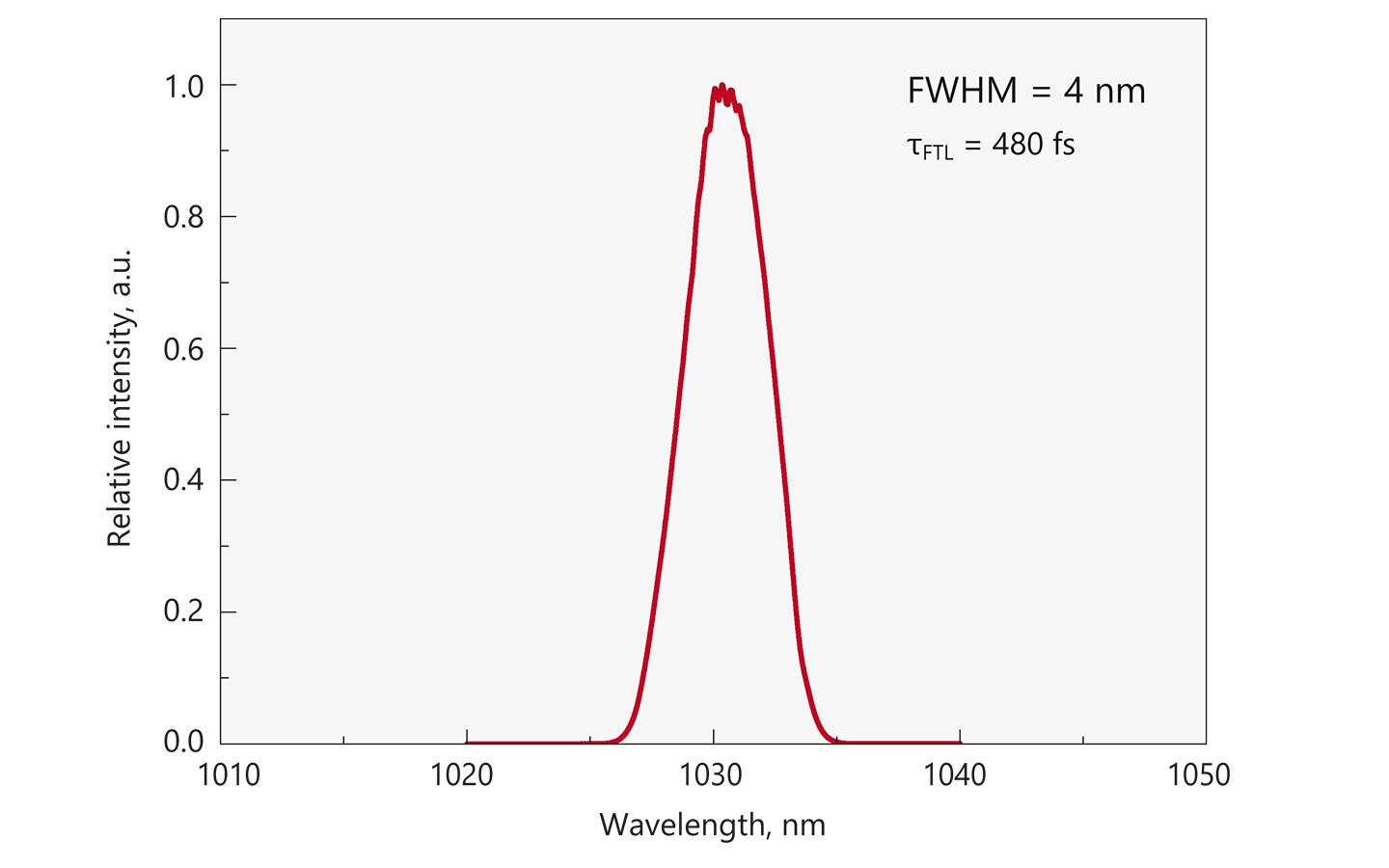

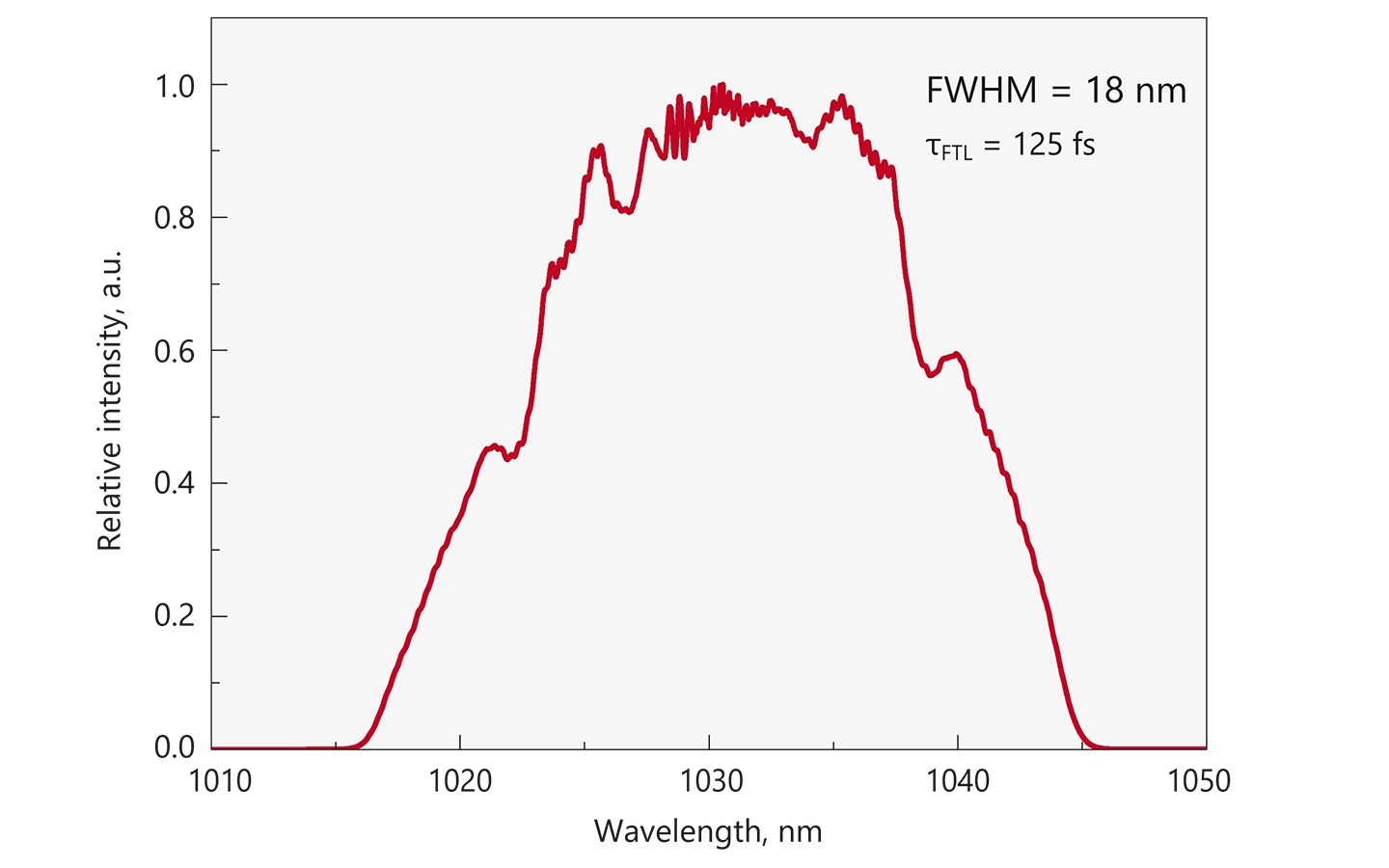

FFS1CHI-AOMの繰り返し周波数と、平均出力、エネルギーの関係(typical) FFS200CHIのスペクトル(typical) FFS200CHIのスペクトル(typical) FFS100CHIのパルス圧縮したパルスのオートコリレーション(typical)

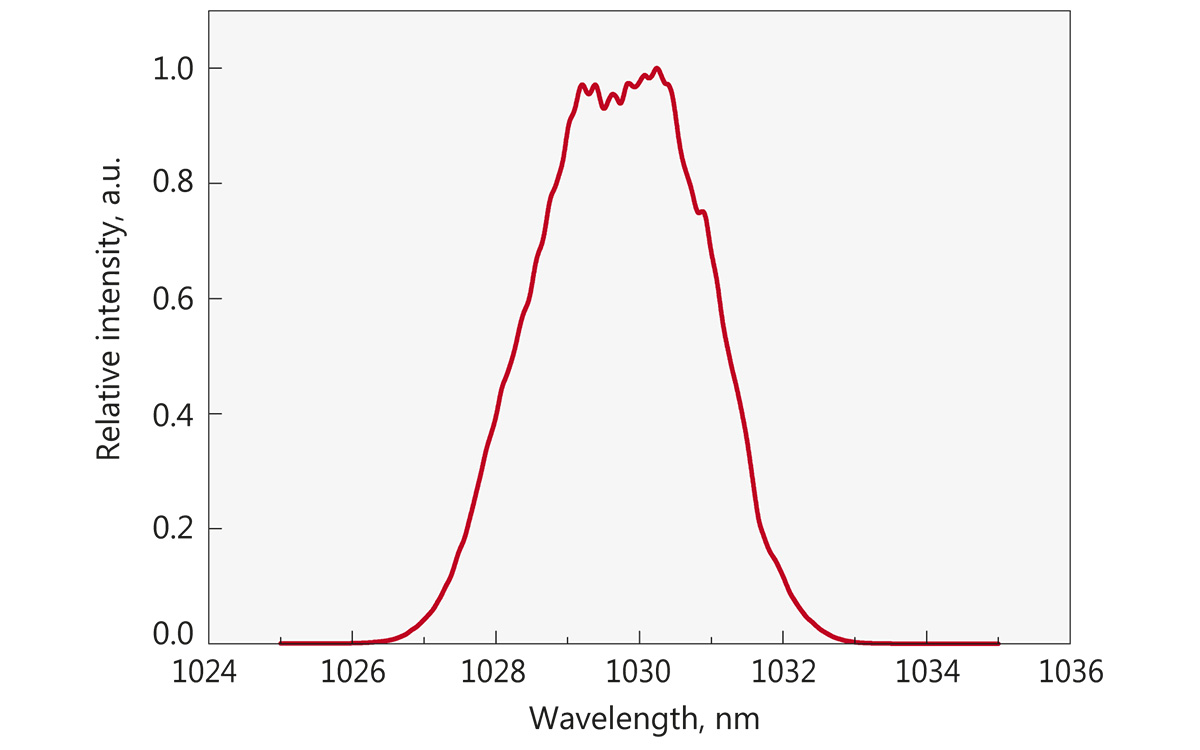

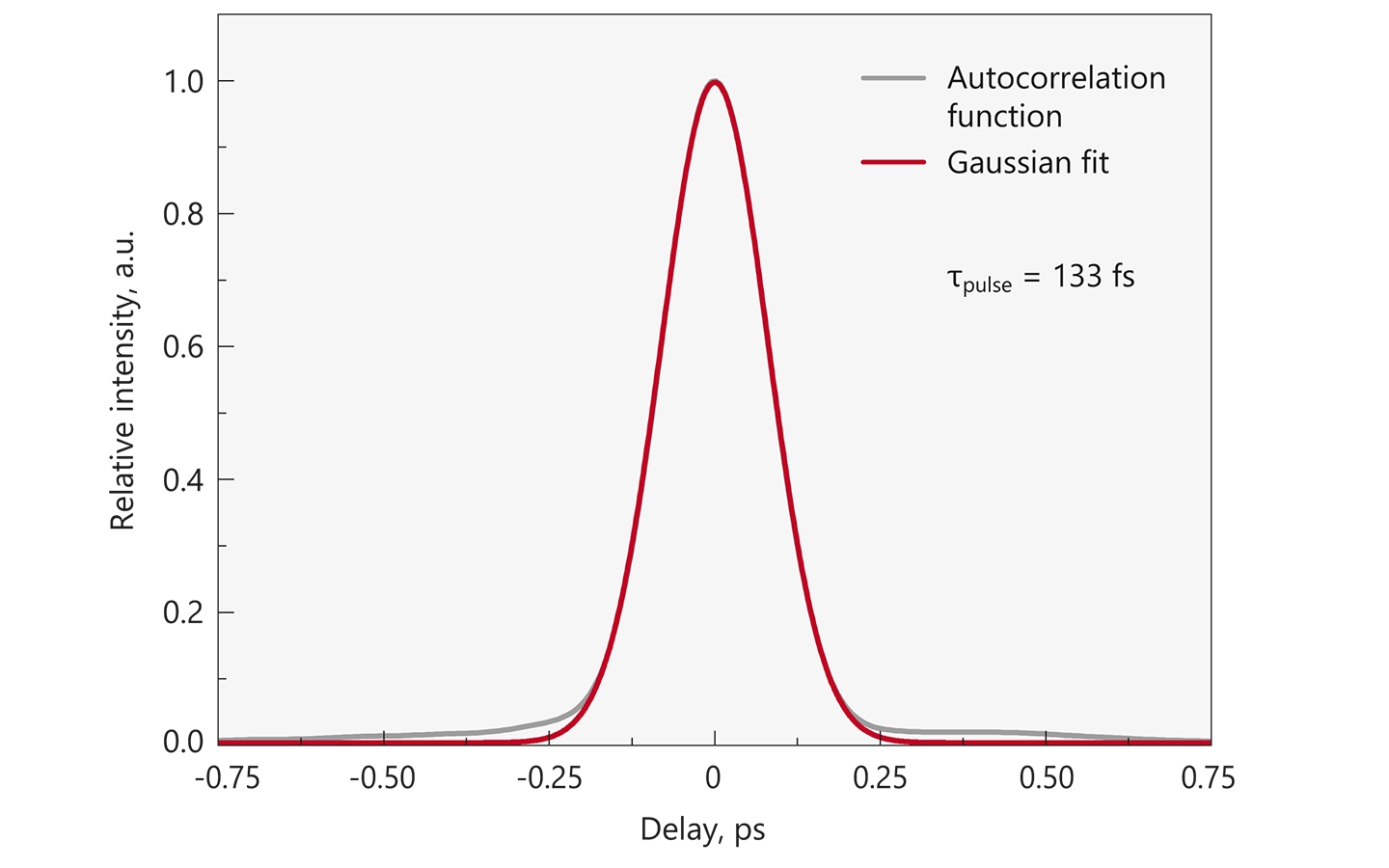

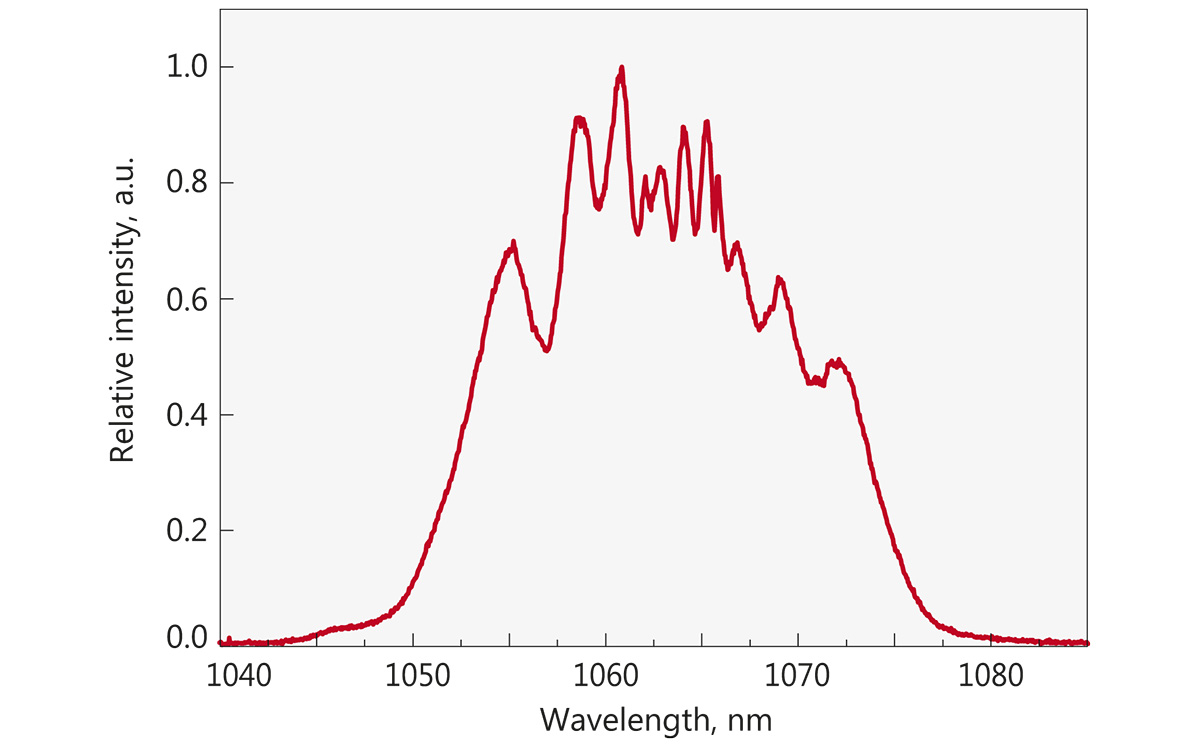

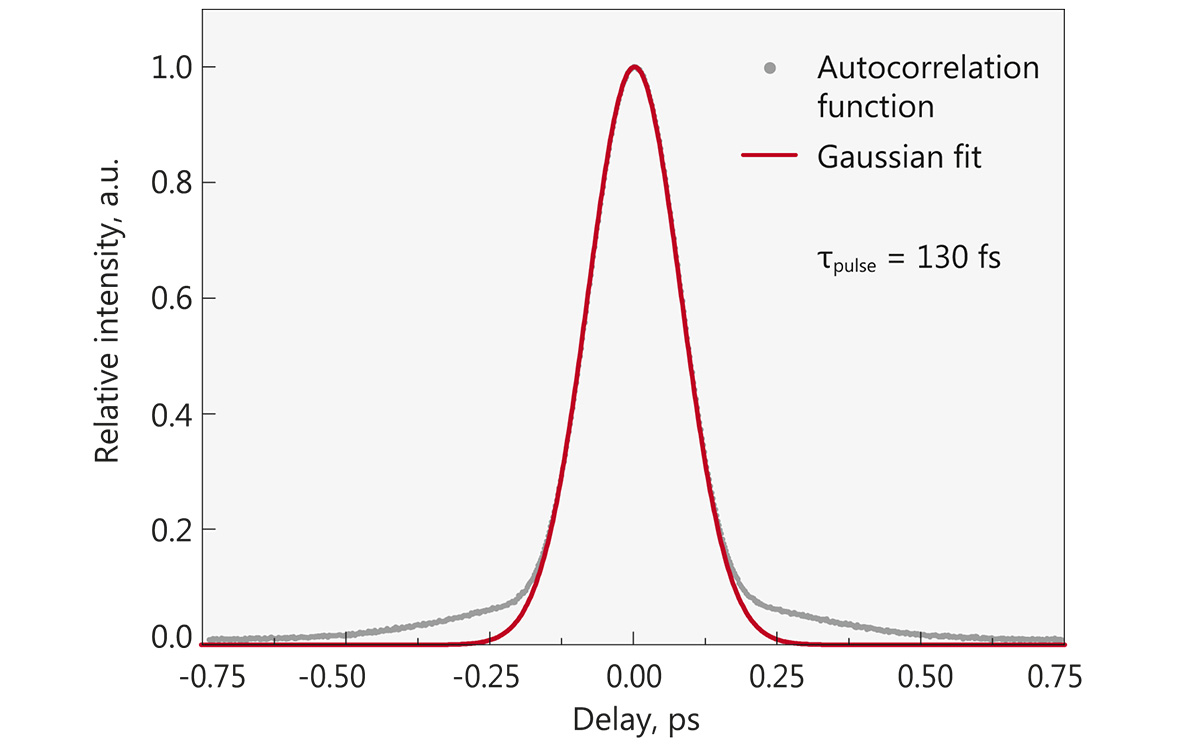

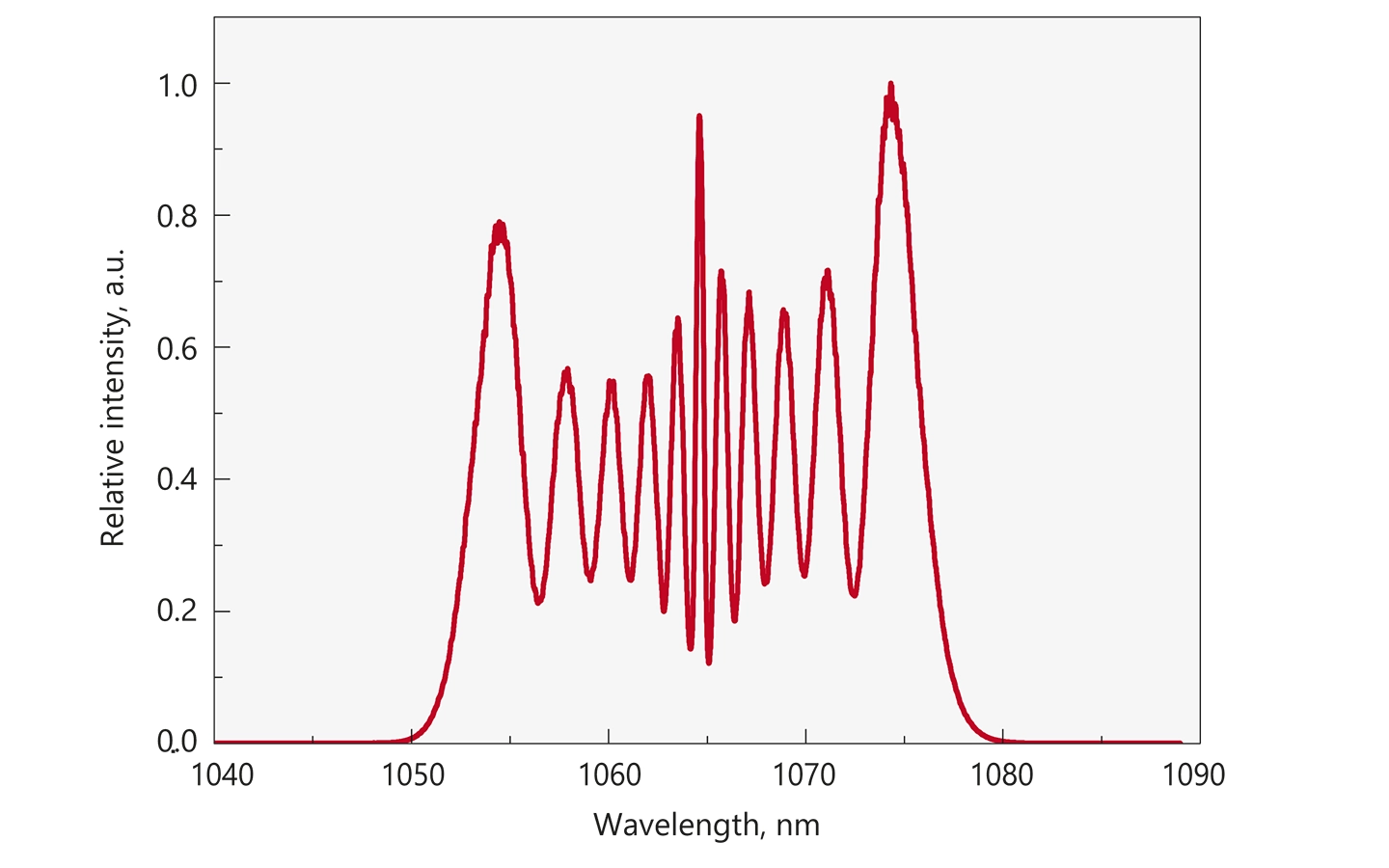

FFS100CHIのスペクトル(typical) FFS200のスペクトル(typical) FFS200のオートコリレーション(typical)

特長

・出力エネルギー:> 250 nJ @ 200kHz
・フェムト秒パルス または チャープパルス出射
・パルス幅:< 130 fs @ FFS200


仕様

■仕様 :FFS

主な仕様 1)FFS100CHIFFS200CHIFFS200
中心波長1030 ± 1 nm1064 nm
スペクトル幅8 ± 1 nm最大12 nm30 nm (typical)
パルス幅7 ± 2 ps (chirped)> 50 ps (chirped)< 130 fs
パルス幅(パルス圧縮の場合)< 300 fs 最小300 fsNA
チャーププロファイルlinear custom 2)NA
繰り返し周波数(PRROSC)50 ± 3 MHz 40 ± 2 MHz
繰り返し周波数(パルスピッカー有) 3)

25 kHz - 50 MHz
(PRR = PRRosc / N,
N = 1, 5, 6, …, 2000)
200 kHz - 50 MHz
(PRR = PRRosc / N,
N = 1, 5, 6, …, 2000)
20 kHz - 40 MHz
(PRR = PRRosc / N,
N = 1, 5, 6, …, 2000)
平均出力
(パルスピッカー 無 / 有)
> 50 mW / > 25 mW > 200 mW@10 MHz
> 100 mW@1 MHz
> 25 mW@100 kHz
> 200 mW / > 100 mW
パルスエネルギー
(パルスピッカー 無 / 有)
> 1 nJ / > 0.5 nJ > 250 nJ@< 200 kHz > 5 nJ / > 2.5 nJ
偏光直線、消光比 > 100:1 直線、消光比 > 10:1
出力タイプFC / APCコネクター、
フランジ継手付コリメーター
(オプション)
コリメーター &
アイソレーターユニット 4)
FC / PCコネクター 5)
コリメート出力
(オプション)
出力用ファイバー長最大 5 m 最大 3 m 最大 1.4 m
ビーム径0.9 ± 0.1 mm
1.3 ± 0.1 mm
2.1 ± 0.2 mm
0.9 ± 0.1 mm 2 ± 0.2 mm
出力位置(高さ)NA38 mm NA
ビームクオリティM2 < 1.1 M2 < 1.5
パルストレインモニターフォトダイオード出力(オシレーター用)
TTL sync out(レーザー出力用:パルスピッカー付属時)
コリメーターの寸法 (D x L)Φ33.02 x 11.76 mm
制御インターフェイスUSB、CAN、RS232、LAN、(WLAN:オプション)
電源(AC / DCアダプター付属)100 - 240 V, 50 - 60 Hz AC
消費電力最大 230 W (typical:60 W)
使用環境10 - 30 ℃、湿度:結露しないこと
1): 継続的な改善のため、すべての仕様は予告なく変更される場合があります。
2): チャーププロファイルはお客様のコンプレッサーデザインに合わせて、メーカーが最適化します。
3): パルスピッカーはFFS100CHI、FFS200用のオプションです。パルスピッカーは外部ゲート制御をサポートします。
 パルスピッカーはFFS100CHI、FFS200用のオプションです。パルスピッカーは外部ゲート制御をサポートします。
4): FFS200CHIにはコリメーター&アイソレーターユニットが付属します。
5): コネクターはシングルモードファイバーに接続するには適していません。
