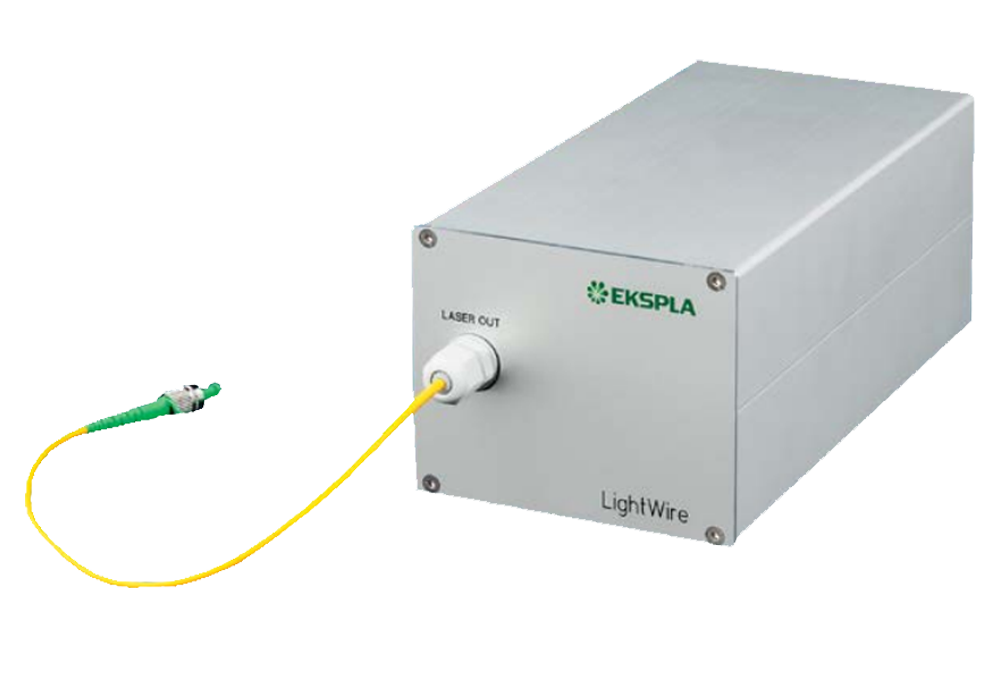

小型・ファイバー出力ピコ秒レーザー LightWire FPSシリーズ
製品詳細
分野
- 装置開発
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
LightWire FPSシリーズは、固体Nd:YAG増幅器用のシードレーザーです。
出力の仕様は、パルス幅はサブ10 ps、平均出力200 mW、パルスエネルギー50 nJ、フーリエ変換限界に近い狭いスペクトルバンド幅、また増幅器に合わせて中心波長の調整も可能です。
■ パフォーマンス
 |
 |
 |

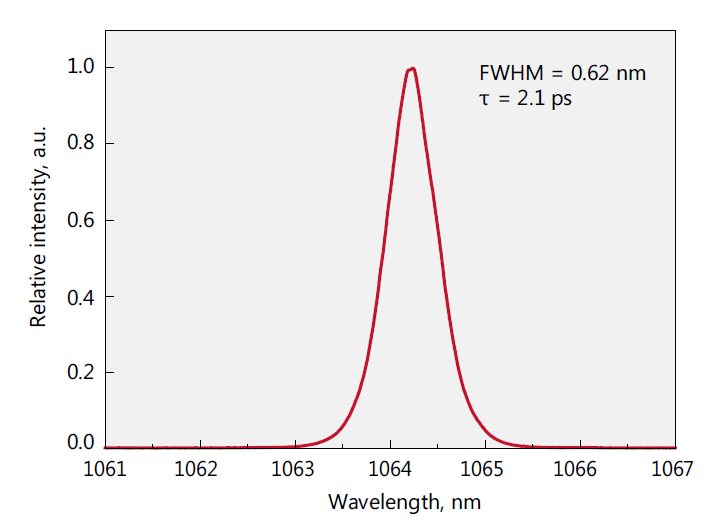

| FPS10のスペクトル (typical) |

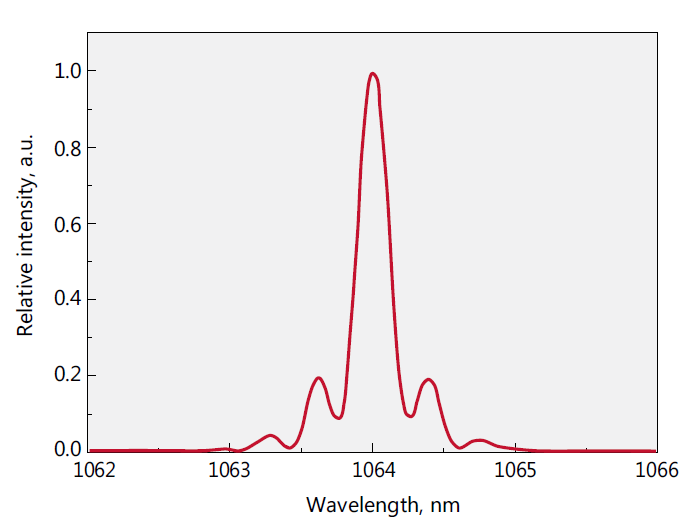

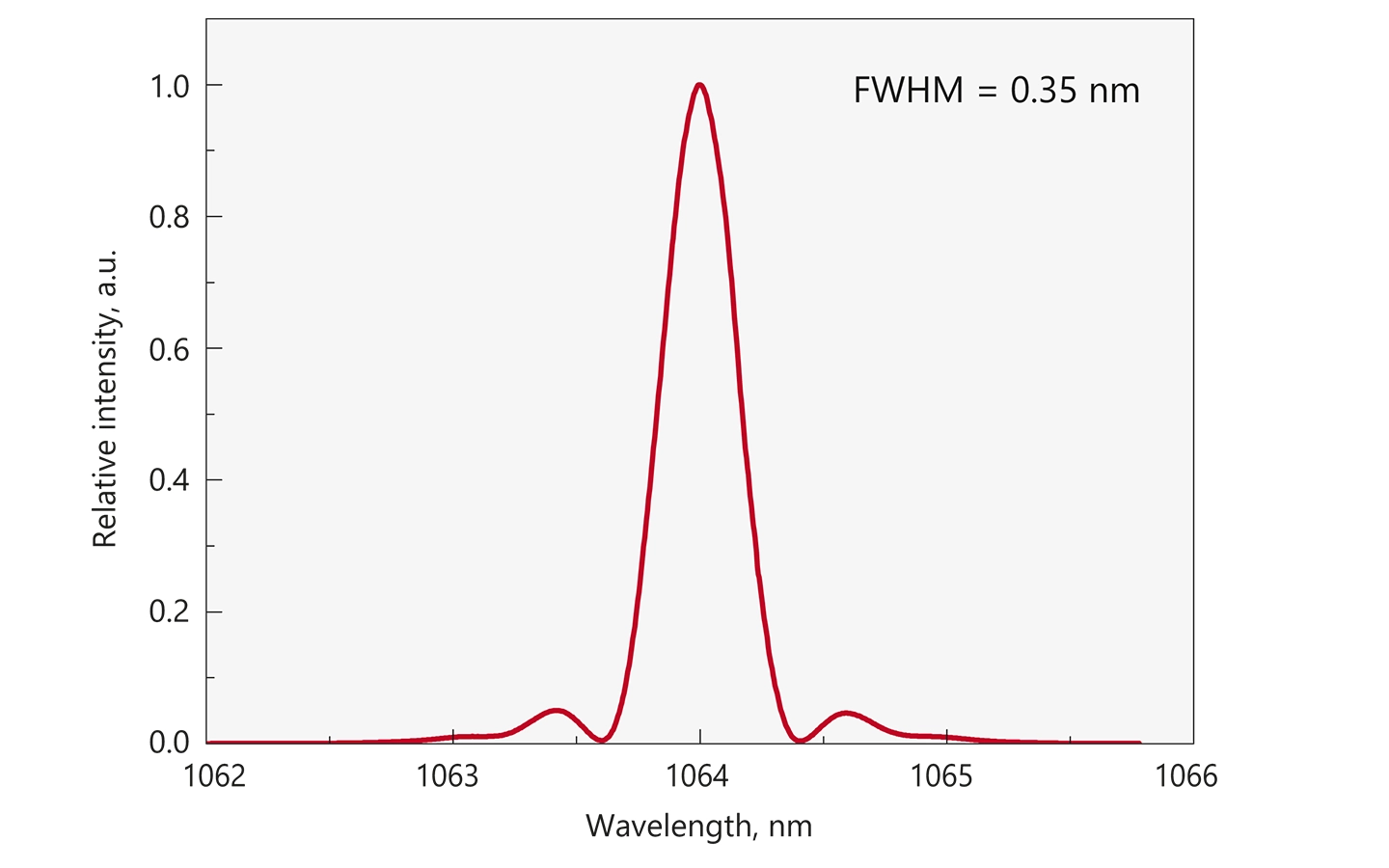

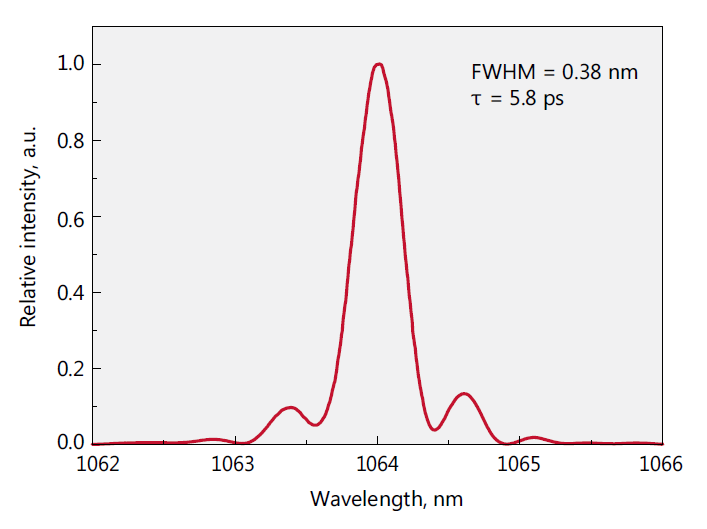

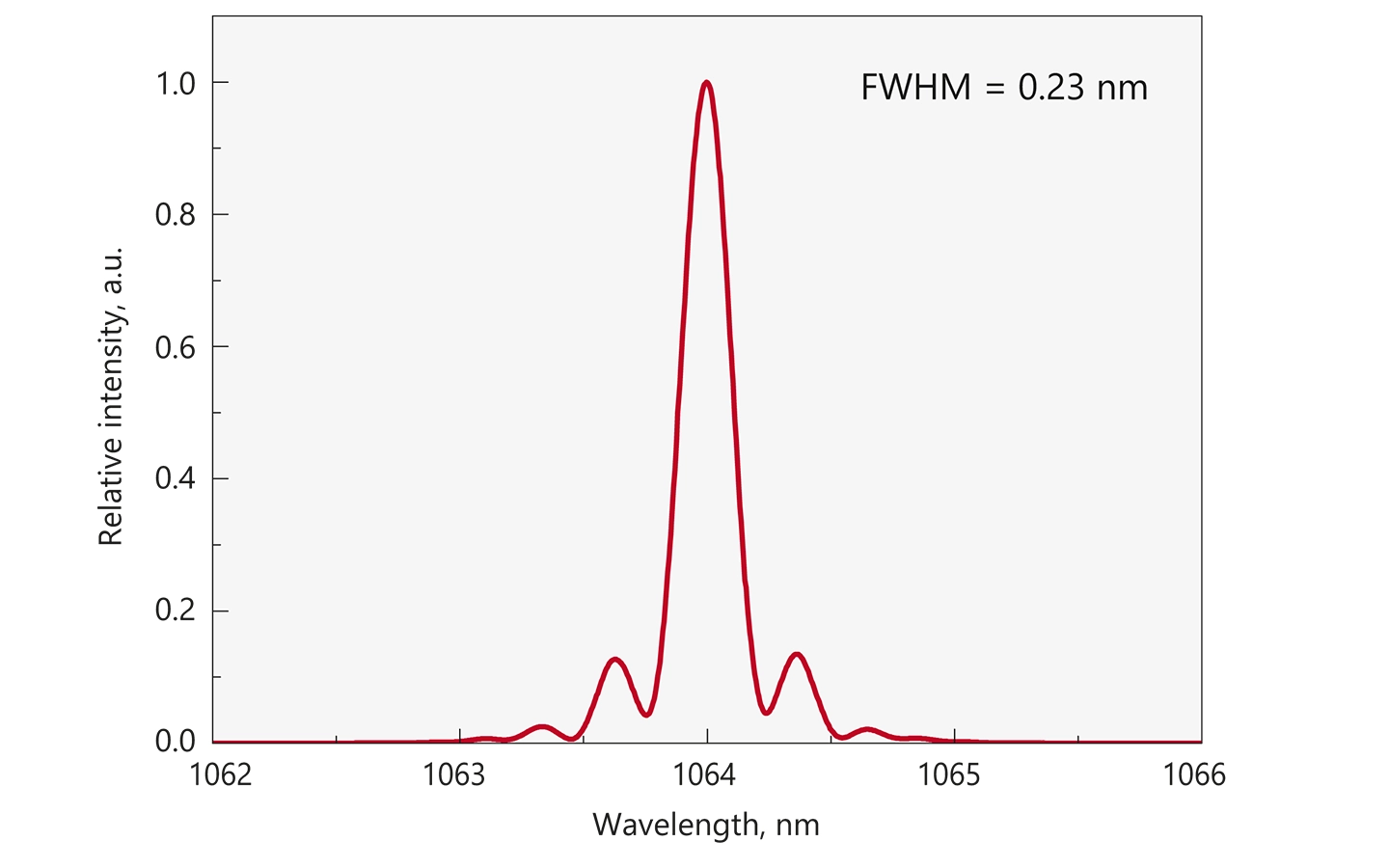

FPS100のスペクトル (typical) | FPS200のスペクトル (typical) |
 |
 |
 |

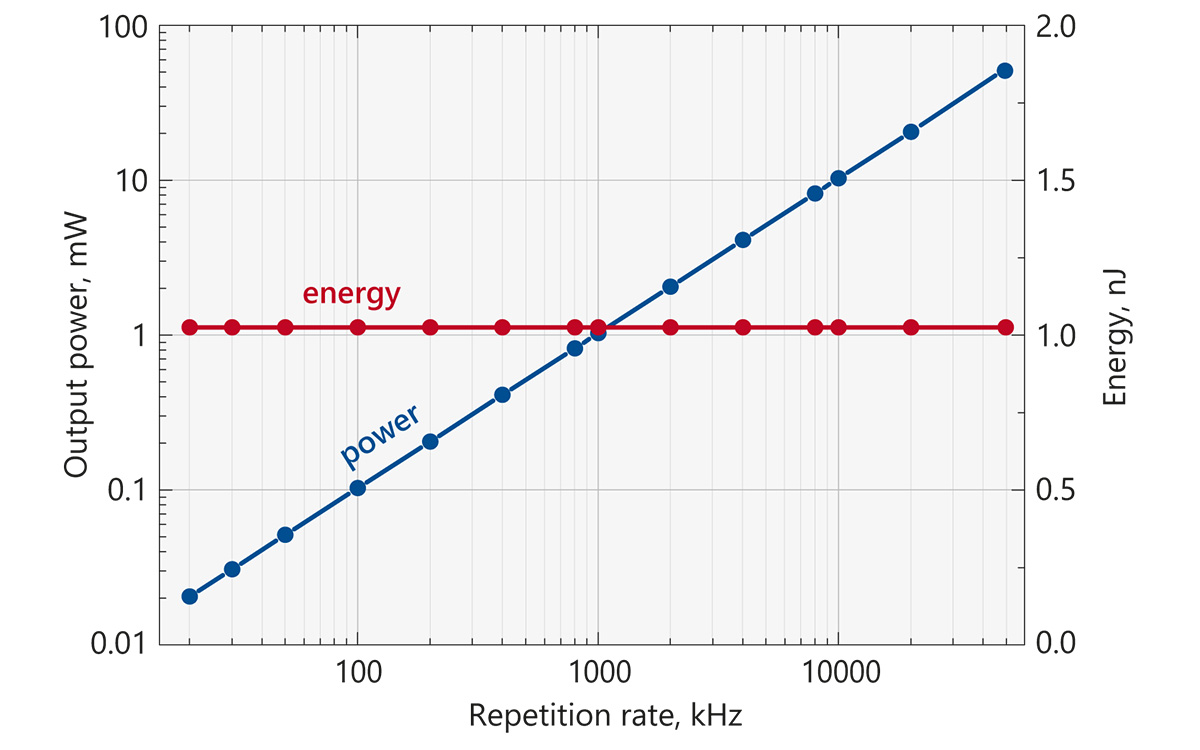

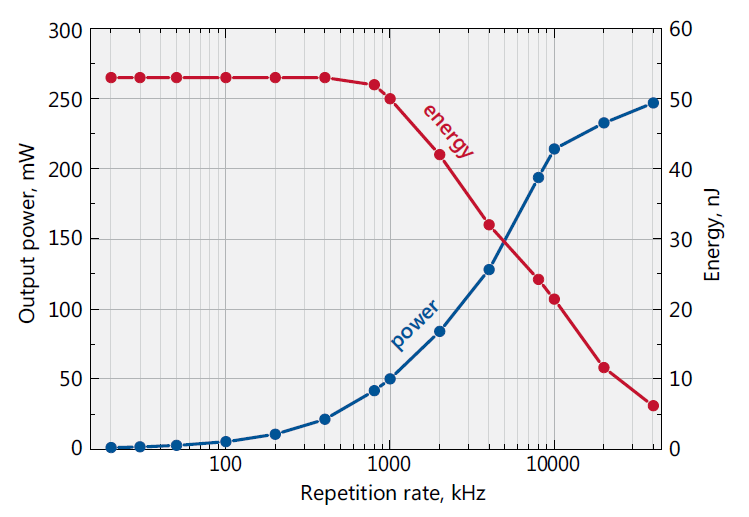

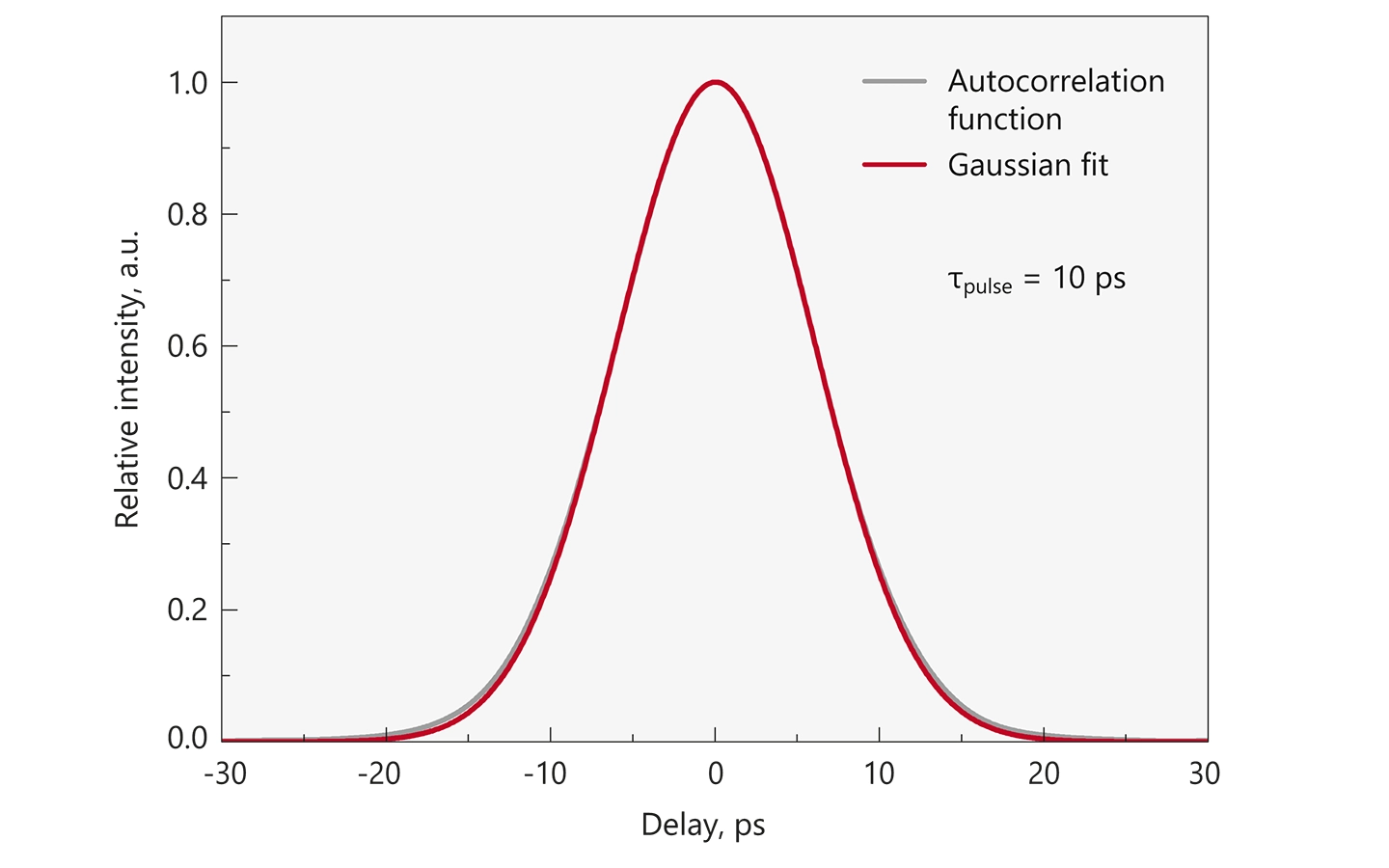

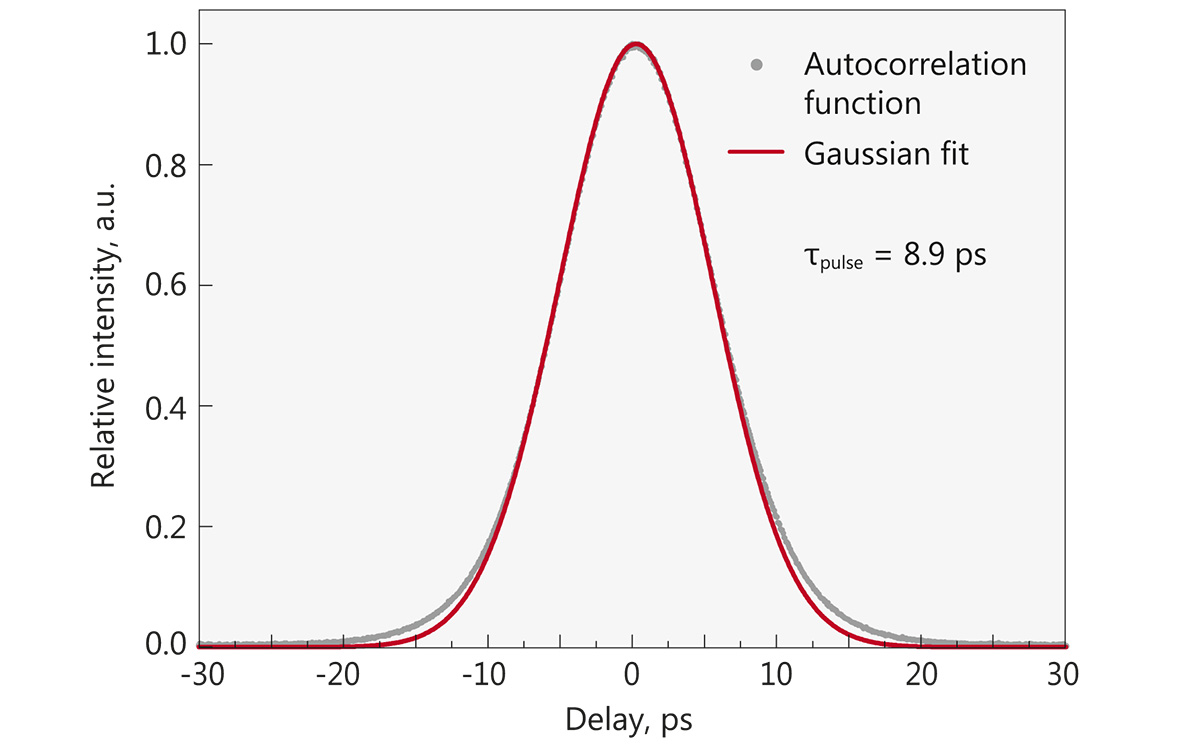

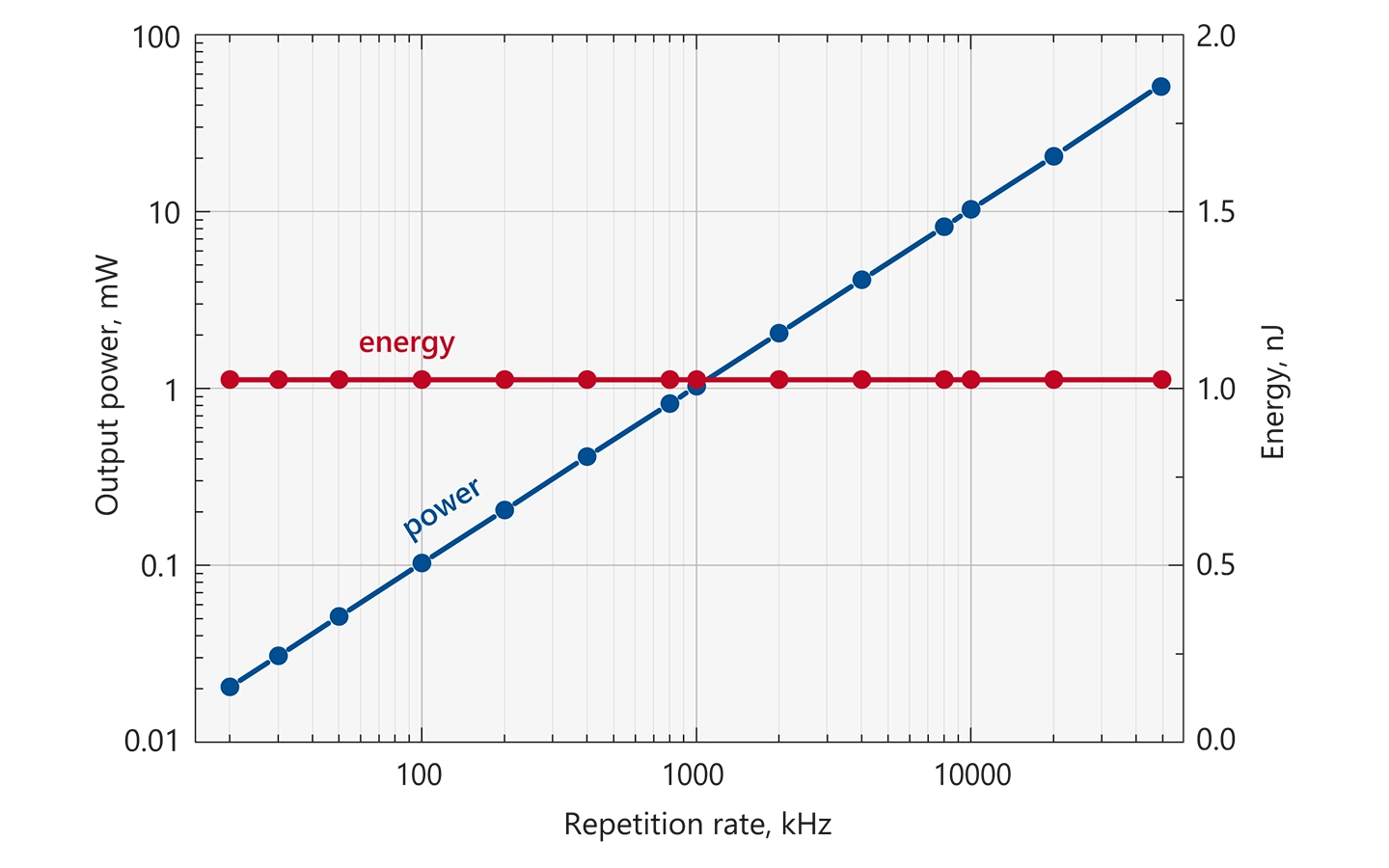

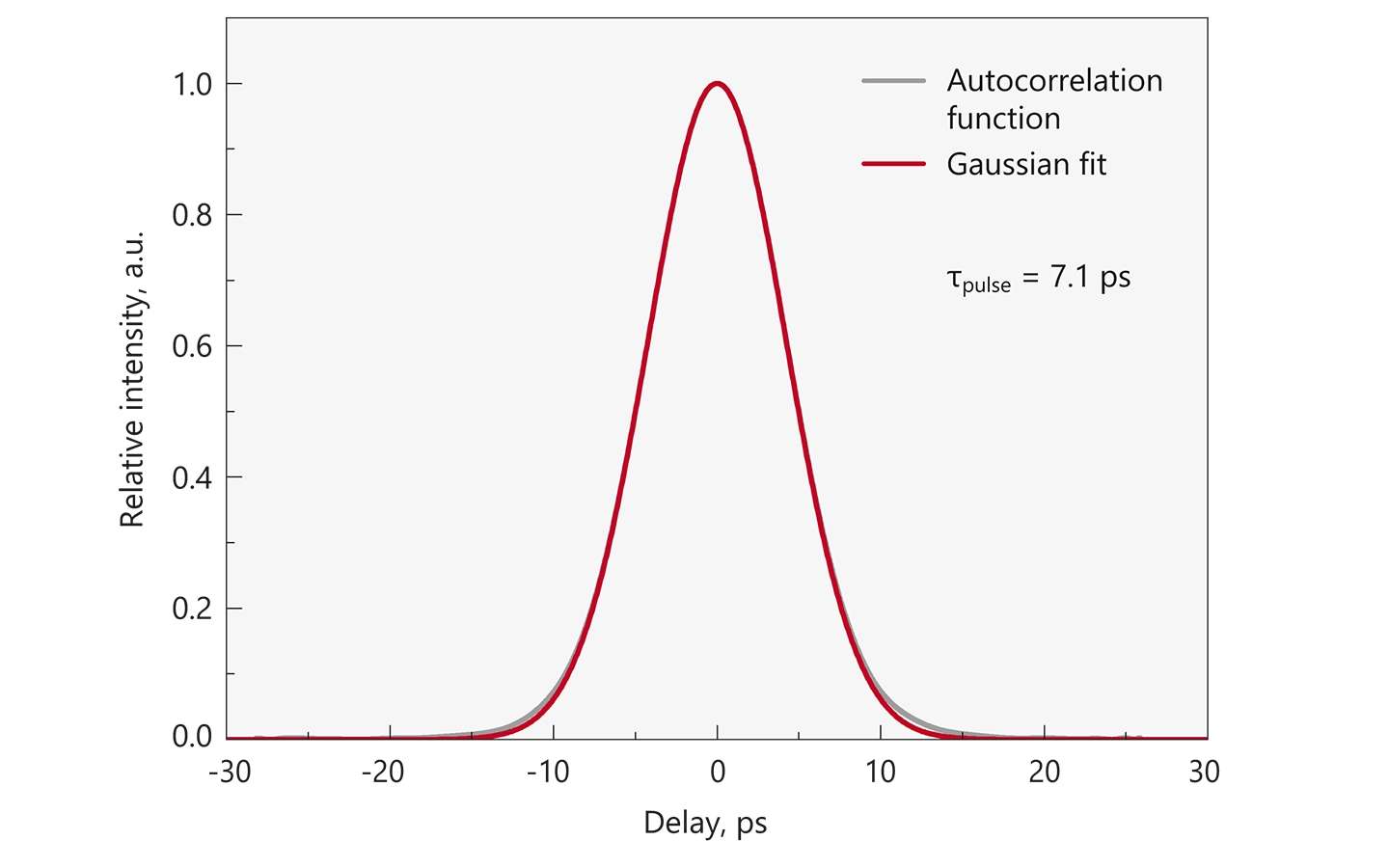

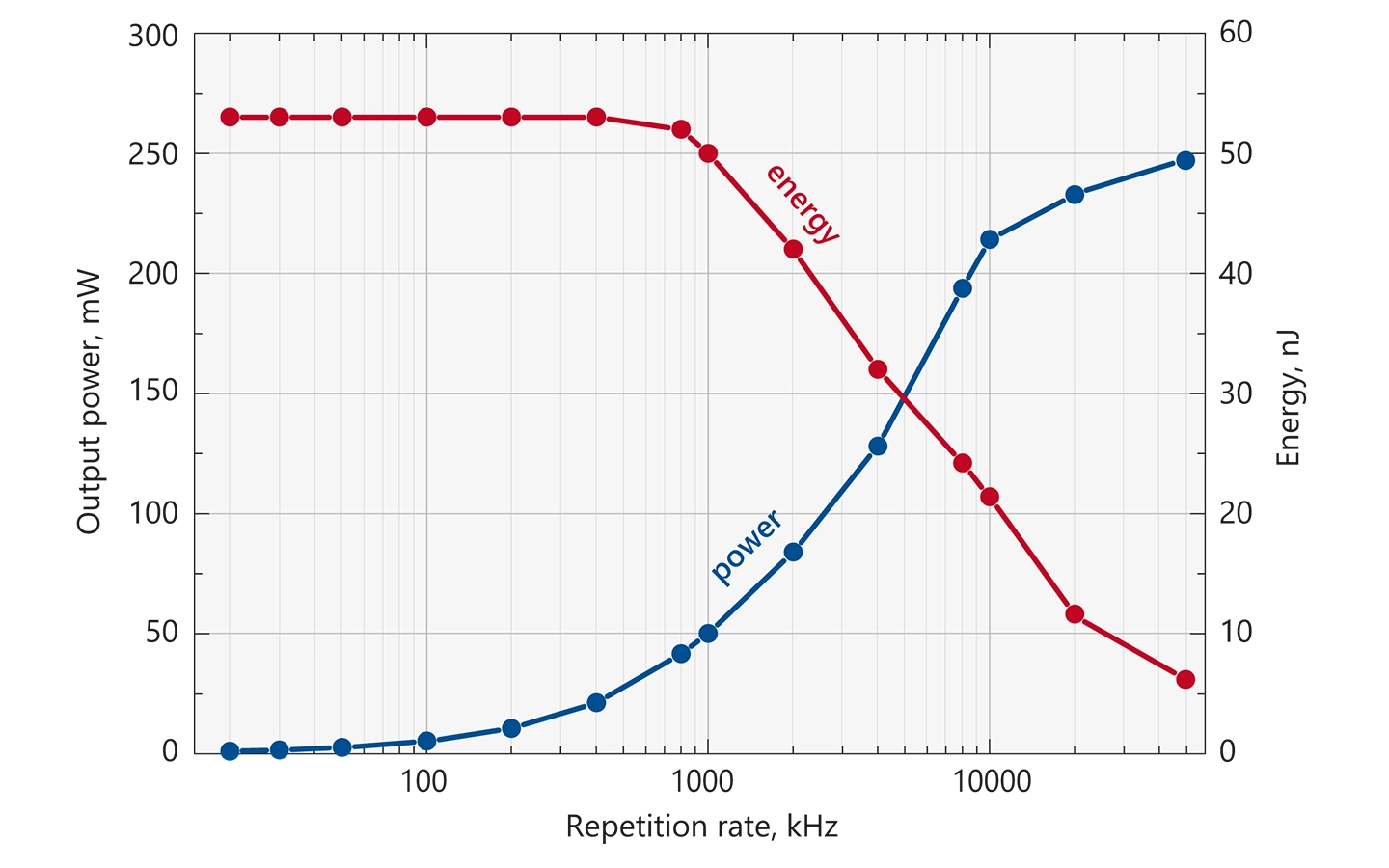

| FPS100-AOMの繰り返し周波数に対する平均出力とパルスエネルギーの関係 (typical) | FPS200のオートコリレーションカーブ (typical) | FPS200の繰り返し周波数に対する平均出力(青)とパルスエネルギー(赤)の関係（typical） |
特長
・出力エネルギー：> 50 nJ @ < 1 MHz
・パルス幅：サブ10 ps
・フーリエ変換限界に近いスペクトルバンド幅
・繰り返し周波数：25 kHz – 50 MHz
仕様
■ FPSシリーズ仕様
| 主な仕様 1) | FPS10 | FPS100 | FPS200 | |
|---|---|---|---|---|
| 中心波長 | 1064 nm、(可変、± 0.2 nm) | |||
| パルス幅 | 2.3 ± 0.3 ps | 7 ± 1 ps | 9 ± 1 ps | |
| スペクトル幅 | 0.7 ± 0.2 nm | 0.4 ± 0.1 nm | 0.25 ± 0.05 nm | |
| 繰り返し周波数(PRRosc) | 50 ± 2 MHz | |||
| 繰り返し周波数(パルスピッカー後) 2) | 25 kHz - 50 MHz (PRR = PRRosc / N, (N = 1, 4, 5, ..., 2000)) | |||
| 平均出力(パルスピッカー 無 / 有) | > 1.5 mW / > 0.7 mW | > 80 mW / > 40 mW | > 200 mW @ 10 MHz > 40 mW @ 1 MHz > 5 mW @ 100 kHz |
|
| 出力エネルギー (パルスピッカー 無 / 有) | > 30 pJ / > 14 pJ | > 1.6 nJ / > 0.8 nJ | > 50 nJ @ PRR < 200 kHz | |
| 偏光 | 直線、消光比 > 100:1 | |||
| レーザー光出力方法 | FC / APC コネクタ or 取り付け用フランジ付きコリメーター(オプション) | コリメーター & アイソレーター 3) |
||
| 出力用ファイバー長 | 最大 5 m | 最大 3 m | ||
| ビーム径(コリメートしたもの) | 0.9 ± 0.1 mm or 1.3 ± 0.1 mm or 2.1 ± 0.2 mm | 0.9 ± 0.1 mm | ||
| 出力位置(高さ) | NA | 38 mm | ||
| ビームクオリティ | M2 < 1.1 | |||
| パルストレインモニター | フォトダイオード出力(オシレーター用) TTL sync out(レーザー出力用：パルスピッカー付属時) |
|||
| コリメーターの寸法(D x L) | Φ33 x 11.76 mm | |||
| 制御インターフェイス | USB、CAN、RS232、LAN、(WLAN：オプション) | |||
| 電源(AC / DCアダプター付属) | 100 - 240 V, 50 - 60 Hz AC | |||
| 消費電力 | 最大 230 W(typical：60 W) | |||
| 使用環境 | 10 - 30 ℃、湿度：結露しないこと | |||
*2： パルスピッカーはFPS 10、FPS 100用のオプションです。パルスピッカーは外部ゲート制御をサポートします。FPS200は内部にパルスピッカーを含んでいます。
*3： FPS200にはコリメーター＆アイソレーターユニット（サイズ：138 x 66.6 x 52 mm）が付属します。
