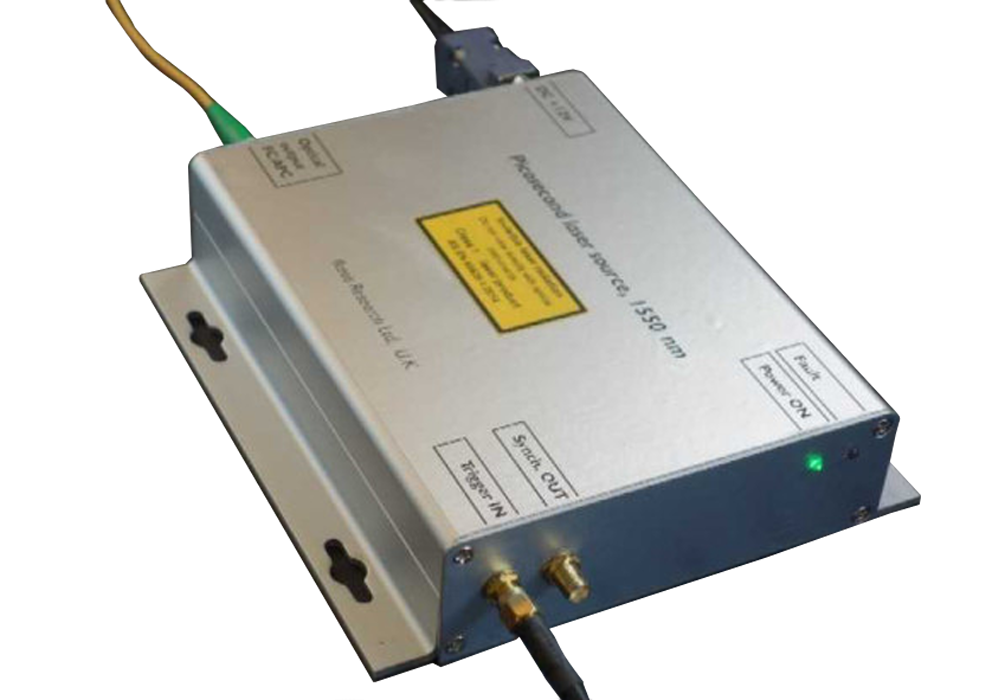

ピコ秒ダイオードレーザー DMPL-1550-50
製品詳細
概要
本ピコ秒パルスレーザーは、パルスオンデマンド、直接変調、ファイバー出力のスタンドアローンモジュールで、小型設計・堅牢・メンテナンスフリーが特長です。
パルス幅とピークパワーは固定で、繰り返し周波数は入力外部トリガの周波数となります。
レーザーは入力外部信号の立上りでトリガされ、9~12 ns後に正のSyncOutパルスが出力され、パルス光は20~25 ns後に出射されます。
オプションとしてレーザー波長(1548-1553 nm、1064 nm、404-405 nm)、光出力遅延時間設定(12 ns~1 μs)が可能です。
特長
・パルスオンデマンド(PoD)動作
・シングルショット~2MHz(10MHz オプション)
・最小パルス幅 <40ps
仕様
型名 | DMPL-1550-50 SA | DMPL-1550-50 SR | |
---|---|---|---|
発振波長 | 1550nm±0.1nm* (1549~1554nm可) | 1549~1554nmのいずれか 温度チュー二ング;約±0.75nm |
|
バンド幅(FWHM) | 0.5nm~1nm | ||
パルス幅(FWHM) | 25ps~60ps* | ||
繰返し周波数 | シングルショット~2 MHz | ||
外部トリガ-出力パルスディレイ | 25-30 ns | ||
温度安定度 | ±0.01℃ | ||
光出力 | SMファイバー(SM28), FC/APCコネクタ | ||
外部トリガ | TTL | ||
Sync Out出力 | 3.5V(50Ω), パルス幅約30ns | ||
信号コネクタ | SMA(F) | ||
温度制御用コネクタ | ー | SMB(F) | |
電源コネクタ | D-sub, 2W2(M) | ||
電源 | +14V , 1.5A | ||
レーザークラス | クラス 1 | ||
大きさ | 150 x 38 x 155 mm |
仕様は全て代表値となり、予告なく変更されることがあります。
