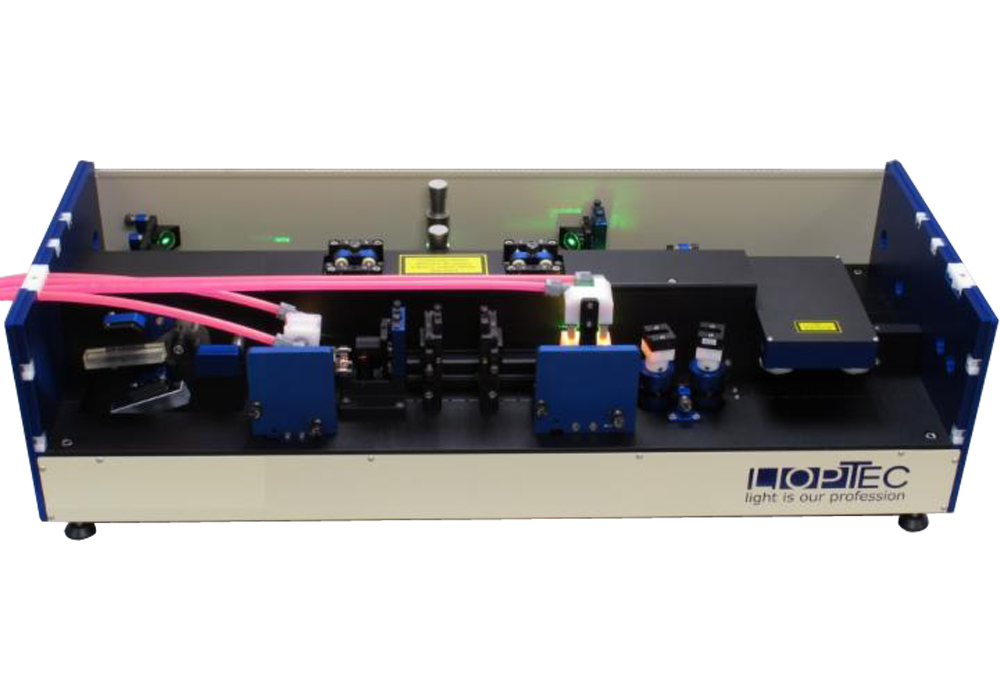

高繰返し色素レーザー LiopStar-HQ

製品詳細

分野

  • 分析・検査
  • 計測
  • センシング
  • プラズマ
  • イメージング

メーカー

LIOP-TEC(ドイツ)

総代理店

概要

LiopStar-HQは高繰返し周波数用に安全性を考慮して設計された高性能色素レーザーです。
100kHzまでの励起に対応しています。高調波オプションも可能です。


特長

・最高100kHzの高繰返しに対応
・波長範囲 : 430~900 nm
・波長分解能 : <0.06 cm-1@570 nm
・高調波オプションあり


仕様

■ 仕様:高繰返し色素レーザー LiopStar-HQ

・線幅仕様

モデルグレーティングチューニング範囲線幅
LiopStar-HQ1800 l/mm430nm~900nm<0.06cm-1 @620nm
2400 l/mm430nm~740nm<0.06cm-1 @570nm

その他仕様
変換効率:
532nm励起, 10kHz, 10ns, 40W
355nm 励起, 10kHz, 10ns, 15W
10W, 25%@564nm(Rhodamine 6G)
6.8W, 17%@640nm(DCM)
2W, 13%@440nm(Coumarin 120)
変換効率:
532nm励起, 10kHz, 10ns, 90W
355nm 励起, 10kHz, 10ns, 30W
20W, 22%@564nm(Rhodamine 6G)
13.5W, 15%@640nm(DCM)
3.3W, 11%@440nm(Coumarin 120)
SHG(オプション)変換効率>10%
波長再現性<0.002nm
波長精度<0.01nm
スキャンリニアリティ<0.002nm
波長安定性<0.001nm/℃
ビーム拡がり角0.5mrad
偏光>98% 縦

寸法等
LiopStar-HQ1040mm x 400mm x 300mm
入射光軸高さ180mm ± 10mm
出射光軸高さ200mm ± 10mm

励起レーザーユーティリティ
励起レーザーパルスエネルギー @kHz発振最大150W
チラー800W(色素溶媒冷却用)
ドライエアー必要に応じて
電源100V、50/60Hz
制御PCWindows 10、USBポートx 1

*仕様は全て代表値となり、予告なく変更されることがあります。
