SPADポイントアレイ検出器 SPAD 23 / 23 Red / 93
製品詳細
分野
- 計測
- イメージング
- バイオ・ライフサイエンス
メーカー
Pi Imaging Technology SA
（スイス）
総代理店
概要

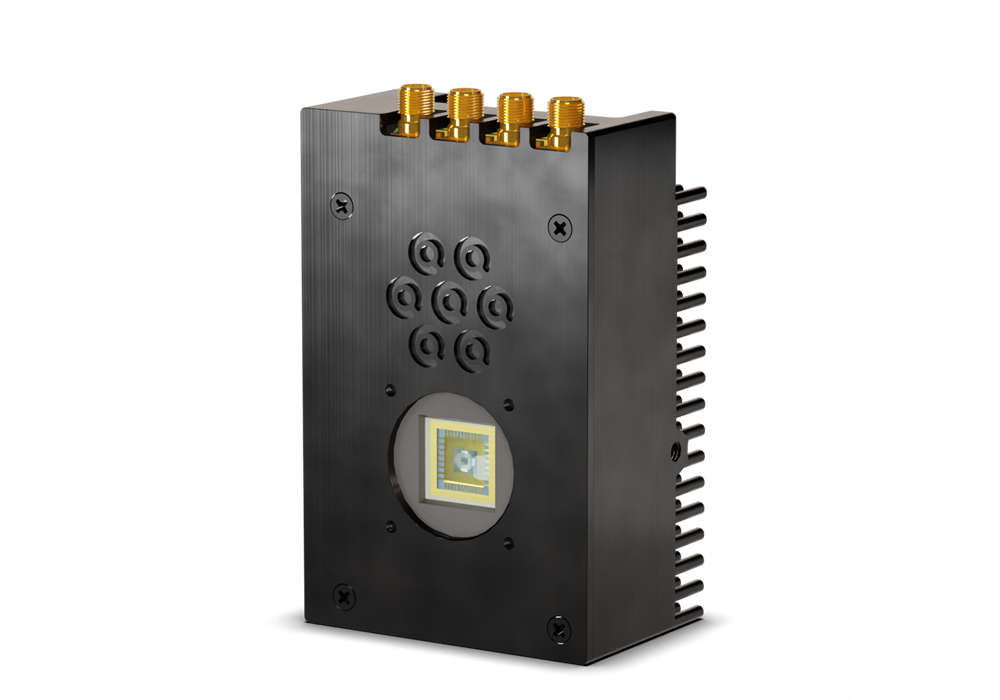

本製品はクラス最高の性能を備えたSPAD(Single Photon Avalanche Diode)検出アレイです。
23画素を六角形に配置したSPAD 23、5×5画素の四角に配列したSPAD 23Red、93画素を六角形に配置したSPAD 93の3機種があります。
特長
・ピクセル数 ： 23 (六角形配置@SPAD 23)、25(5 x 5配置@SPAD 23Red)、93 (六角形配置@SPAD 93)
・感度波長 ： 440 ～ 660 nm(SPAD 23)、520～820 nm(SPAD 23Red)、440 ～ 660 nm(SPAD 93)
・最大ピクセルカウントレート ： 25Mcps
・時間タグ測定 ： 時間分解能 20 ps
・フォトンカウンティングおよび時間タグ測定(オプション)
・幅広い検出スペクトルと低ノイズ
■ アプリケーション
| アプリケーション | SPADアレイの利点 |
| ● 共焦点顕微鏡 - 画像走査顕微鏡 - 量子ISM (Q-ISM) - 蛍光寿命イメージング (FLIM) - 蛍光相関分光法 (FCS) - STED顕微鏡 - 蛍光共鳴エネルギー移動 (FRET) |
・一般的な共焦点顕微鏡で超解像を実現 ・集光量の増加 ・イメージング速度の向上 ・バックグラウンドノイズの低減 |
| ● 量子情報 - アンチバンチングとコインシデンス相関 - 量子乱数発生 |
・シングルチップのマルチチャンネル検出器でセットアップを簡素化 ・検出器の並列化によりデータレートを向上 ・光子数分解(PNR)検出 |
仕様
■ SPAD 23 / 23 Red / 93仕様
| Model | SPAD 23 | SPAD 23Red | SPAD 93 | |
|---|---|---|---|---|
| Peak detection probability @ 520 nm | 55%@ 520 nm | 62%@620 nm | 55%@ 520 nm | |
| Wavelength window with PDP > 35% | 440-660 nm | 520-820 nm | 440-660 nm | |
| Fill factor | 80% | > 80% | 80% | |
| Median dark count rate | 50 cps | < 100 cps | 50 cps | |
| Number of pixels with DCR > 1 kcps | 1 | 1 | 5% | |
| Dead time | 50 ns | 42 ns | 10 ns | |
| Timing jitter | 120 ps FWHM | < 120 ps | 120 ps FWHM | |
| Afterpulsing | 0.1% | 0.3% | 0.1% | |
| Crosstalk | 0.14% | 16% | 0.14% | |
| Maximum count rate per pixel | 6.7 Mcps | 12.5 Mcps | 25 Mcps | |
| Time-tagging resolution | 20 ps | 20 ps | 20 ps | |
各資料
Pi imaging社製品カタログ(日)
Pi Imaging社製SPAD23データシート(英)
Pi Imagings社製SPAD23Redデータシート(英)
Pi Imaging社製SPAD93データシート(英)
