SPADカメラ SPAD 512、SPAD Alpha
製品詳細
分野
- 計測
- イメージング
- バイオ・ライフサイエンス
メーカー
Pi Imaging Technology SA
（スイス）
総代理店
概要

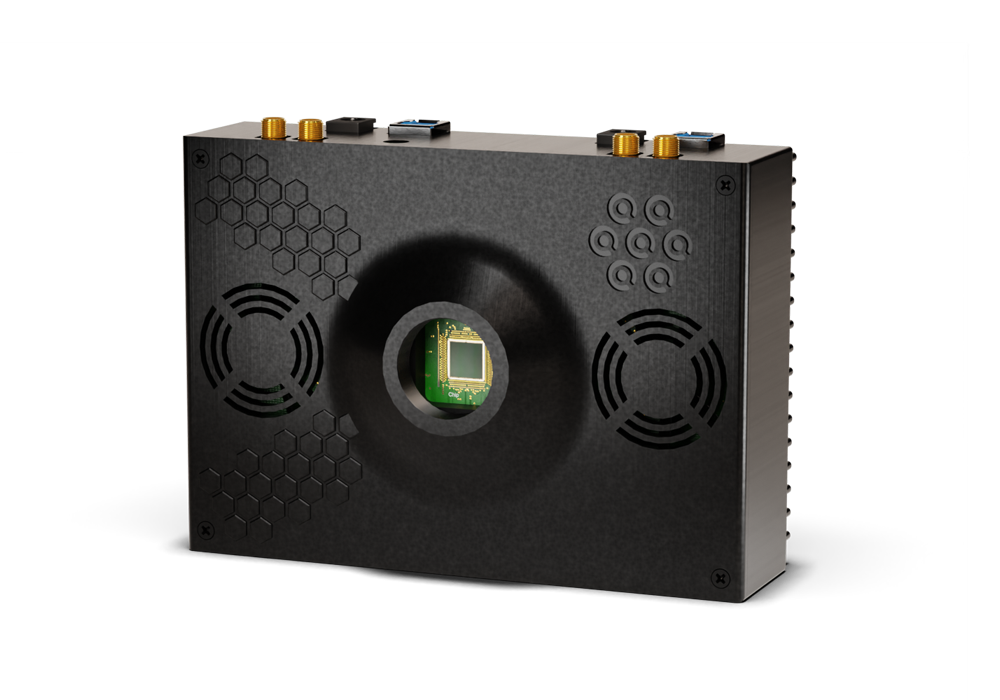

SPAD 512、SPAD Alphaは高速イメージング用のフォトンカウンティングカメラです。
センサー部は512×512または1024×1024ピクセルのSPAD (Single Photon Avalanche Diode) を使用し、読出しノイズなしで最大100,000 fpsのフォトンカウンティングが可能です。
グローバルシャッターにより17 psの露光シフトによるナノ秒露光が可能です。標準的なダークカウントレートは25 cps未満です。
特長
・SPADイメージセンサー使用
・ピクセル数 ： 512×512、1024×1024
・感度波長 ： 400 ～ 950 nm
・最大フレームレート ： 100,000 fps@1 bit
・ナノ秒シャッター
・ゲート機能 ： 最小ゲート時間 6 ns
最小ゲートステップ 17 ps
■ アプリケーション
・広視野蛍光寿命イメージング FLIM
- FLIMフレームレートの高速化
- FLIMセットアップの簡素化
・高速イメージング
- 微弱光高速現象のイメージング
- Light-in-flightイメージング
■ 性能(typical)
 |
 |

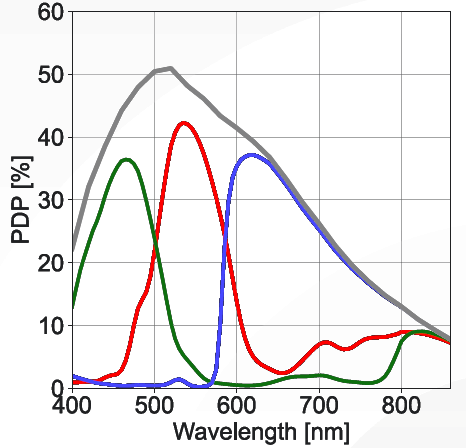

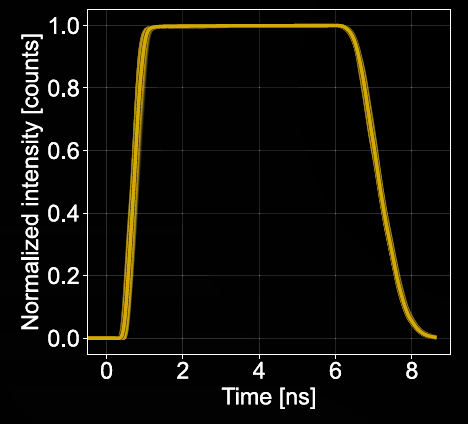

| Photon Detection Probability (PDP) @ SPAD Alpha | Gate profile @ SPAD Alpha |
■ 測定例
 |
 |

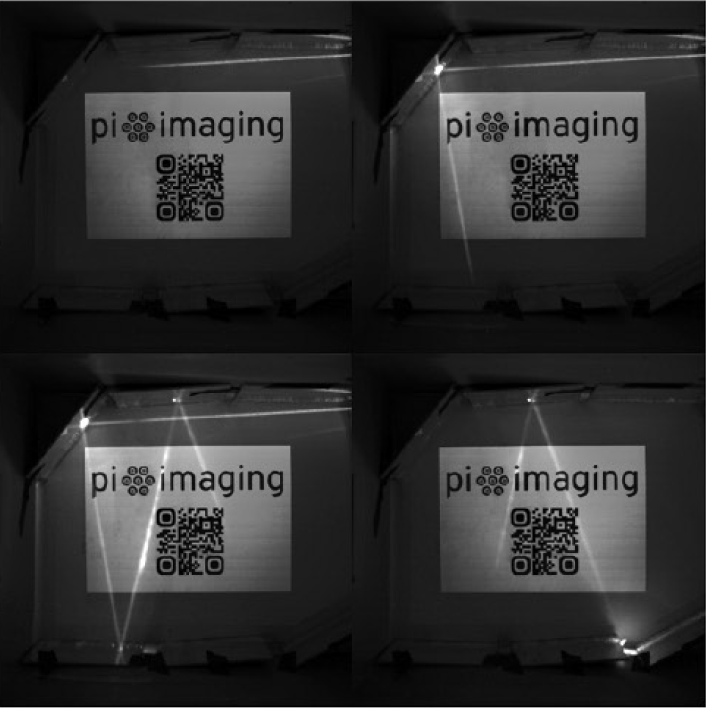

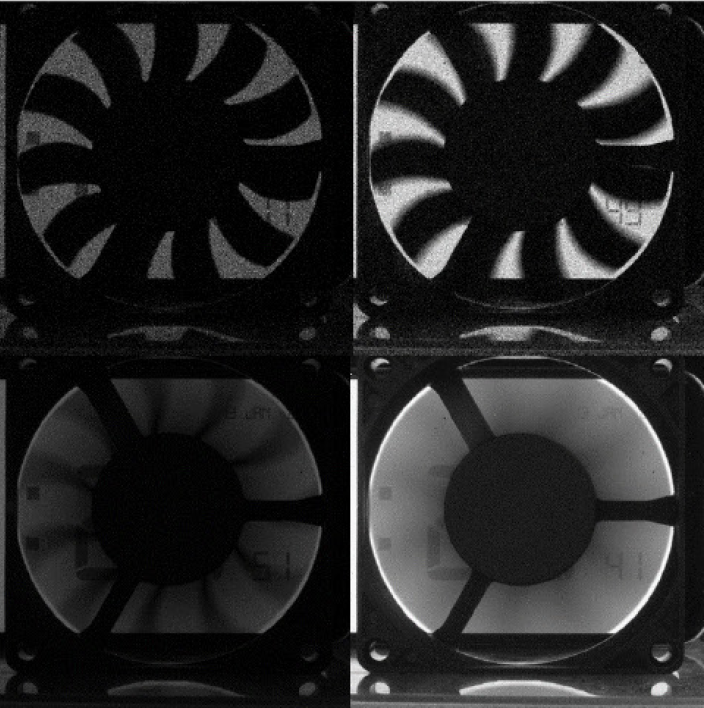

| 高速回転するファンのフレームレート400～100,000 fpsでの画像比較 | 水中での光散乱 |
仕様
■ SPAD 512、SPAD Alpha仕様
| Model | SPAD 512 | SPAD Alpha | |
|---|---|---|---|
| Array dimensions | 512 x 512 pixels | 1024 x 1024 pixels | |
| Pixel pitch | 16.38 μm | 16 μm | |
| Wavelength range | 400 ～ 900 nm | ||
| Detection options | 50%@520 nm | RGB / monochrome | |
| Frame rate (max.) | 100'000 fps @ 1-bit for 1s (buffered) 5'000 fps @ 4-bit semi-continuous 400 fps @ 8-bit continuous | 57'000 fps @ 1-bit for 1s (buffered) 3'600 fps @ 4-bit semi-continuous 920 fps @ 6-bit continuous 230 fps @ 8-bit continuous |
|
| Minimum gate width | 6 ns | 6 ns | |
| Minimum gate shift | 17 ps | 17 ps | |
| Median DCR | 25 cps | 50 cps | |
| Percentage of pixels with >1 kcps | 1.5% | 1.5% | |
| Fill factor with microlenses for collimated light | 70% | 50% | |
| Exposure rise / fall time (20 / 80%) | 120 ps / 350 ps | 170 ps / 370 ps | |
| Optical mount | C-mount | TFL-mount / F-mount with optional adapter | |
