110GHzプラズモニックマッハツェンダー変調器 MZM-P110
製品詳細
分野
- セキュリティ・監視
- その他
メーカー
Polariton Technologies AG
（スイス）
正規代理店
概要

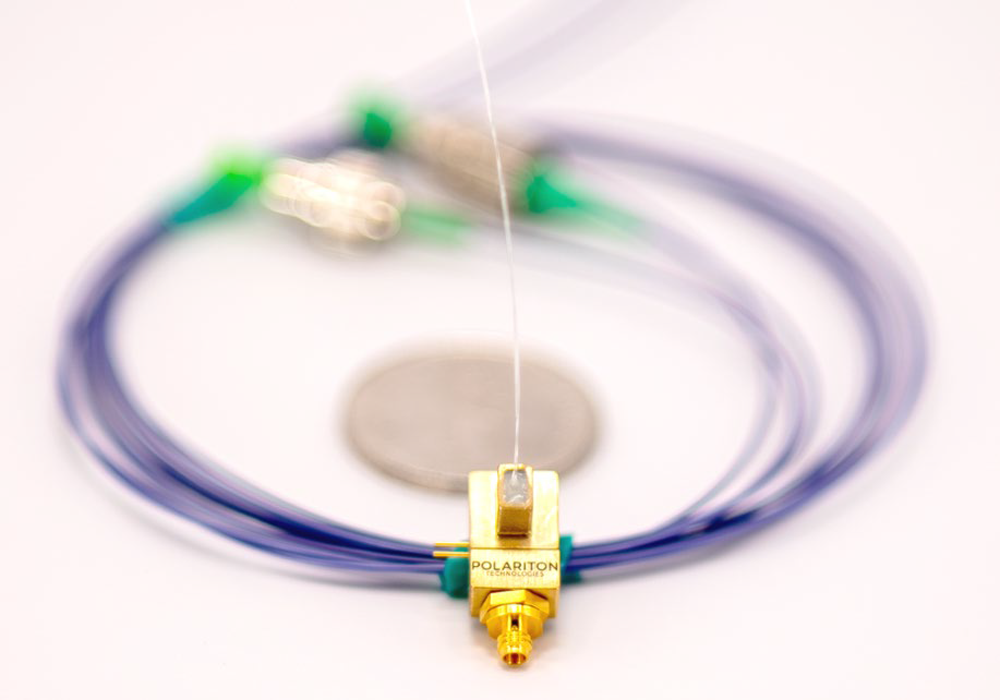

プラズモニックマッハツェンダー変調器MZM-P110は、Cバンドにおける高速電気光学変換のための製品です。
本製品はモジュールとして一体化されており、帯域幅は110GHzを超えるもので、測定システム、RoF（Radio-over-Fiber）システム、高データレートの光伝送のアプリケーションに最適です。
特長
■主な特長
・3dB電気光学帯域 > 110GHz
・Cバンド動作
・集中低キャパシタンスRF設計
・コンパクトなフォームファクター
 |
 |

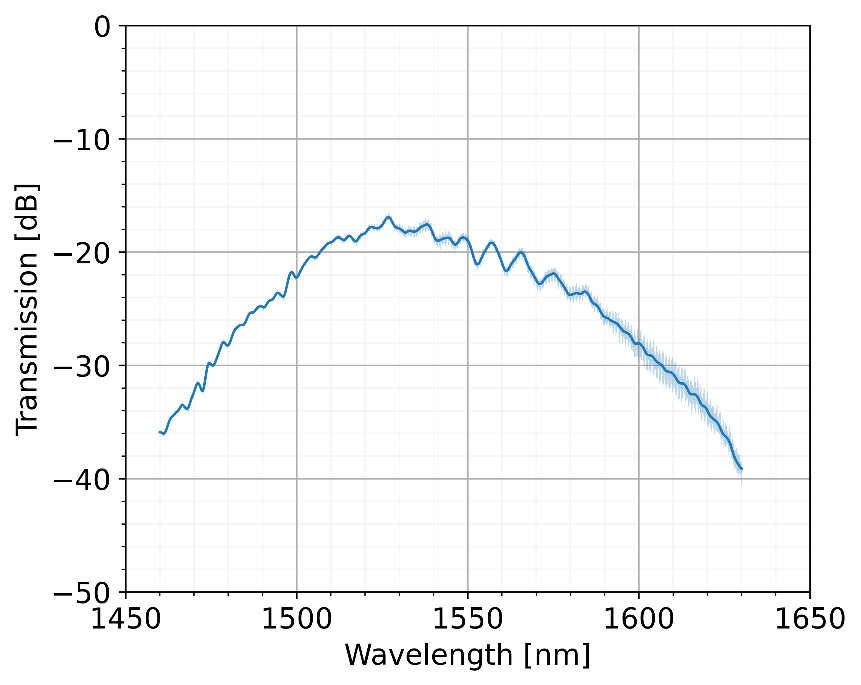

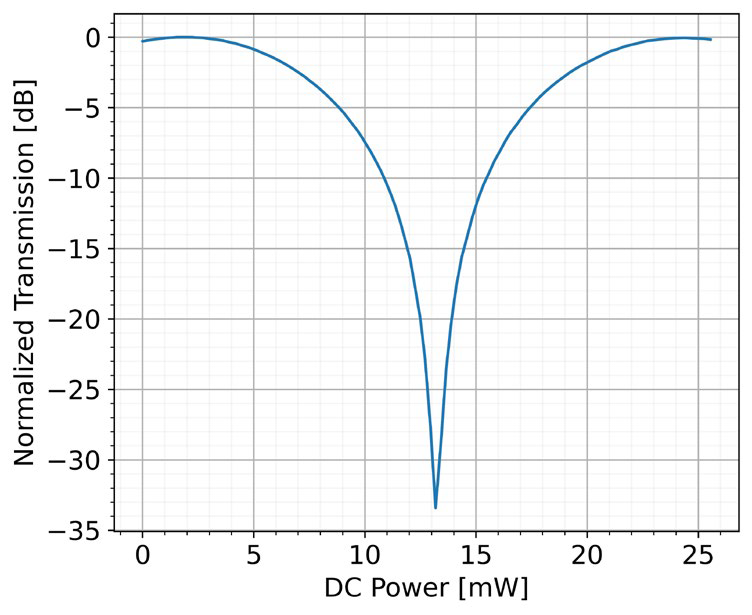

| 伝送スペクトル | DCバイアス電力 |
 |
 |

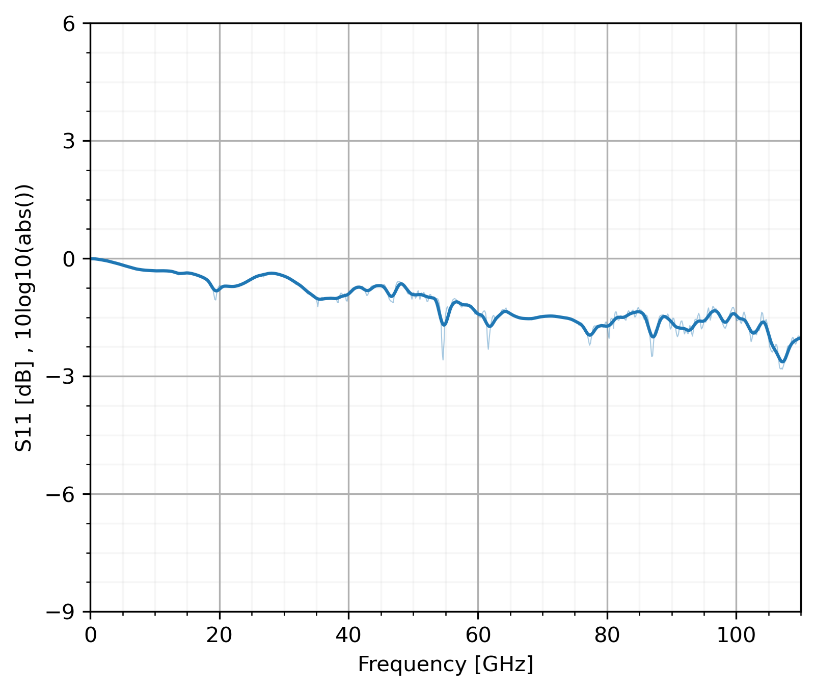

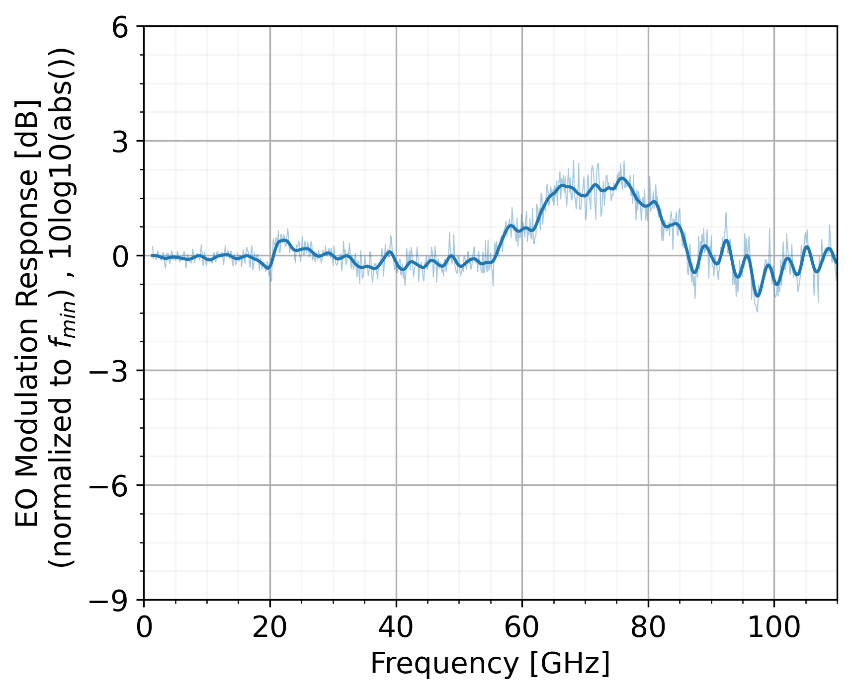

| EO変調応答 | 電気的S11 |

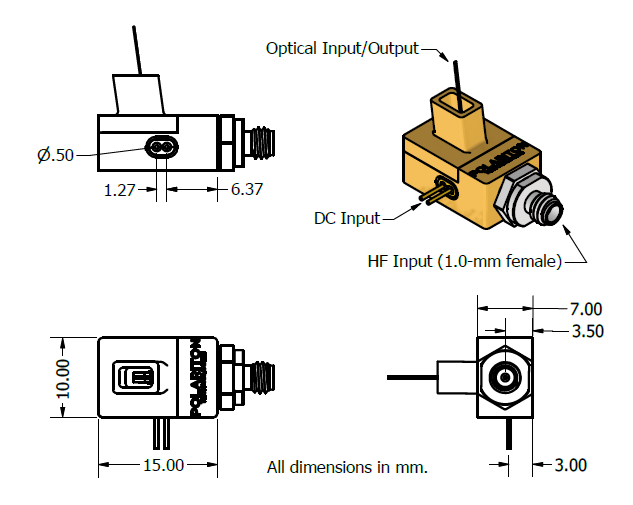

■図面・寸法
仕様
| 仕様 | |
|---|---|
| 性能データ | |
| 動作波長 | 1520～1570 nm |
| 挿入損失（IL） | < 18 dB |
| 静的消光比（ER） | > 25 dB |
| DCバイアスON/OFF電圧 | < 1.5 V |
| 帯域幅3dB EO | > 110 GHz |
| Vп, eq@ 100 ｋHz @ 50 Ω | < 5 V |
| 最大定格 | |
| 光入力パワー** | 0 dBm |
| RF入力@ 50 Ω | 18 dBm |
| DC電圧RF入力 | 0 V |
| DCバイアス電圧 | 2.5 V |
| DCバイアス電流 | 20 mA |
| 動作/保存温度 | ～25°C |
| 機械的仕様 | |
| 光入力 | FC/APCコネクタ付きSMF/PM |
| 光出力 | FC/APCコネクタ付きSMF/PM |
| 電気的RFインターフェース | シングルエンド、1 mmメス |
| DCインターフェース | 2 x DCピン |
