ワイドレンジ&高分解能分光システム
製品詳細
概要
Redback社製のワイドレンジ高分解能分光システムは、エッシェル分光器を使用した分光システムです。グレーティングを回転することなく、1回の測定で広帯域スペクトル範囲を高分解能で測定できます。
特長
・広帯域測定 300~850 nm(RS4 k)、450~1030 nm(RS10 k)、430~950 nm(RS40 k)、950~1650 nm(RS15 k)
・数十pmレベルの高波長分解能
・コンパクト、ポータブル

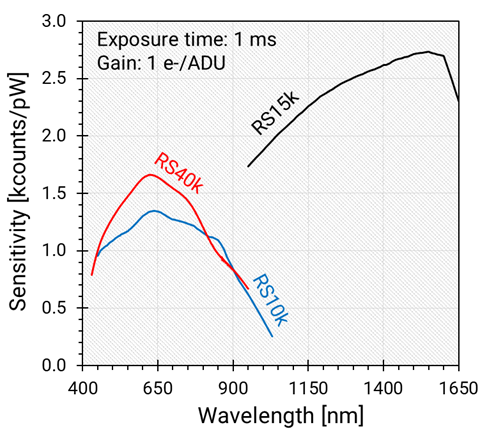

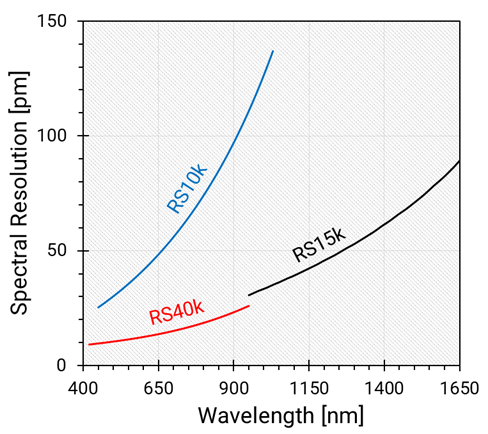

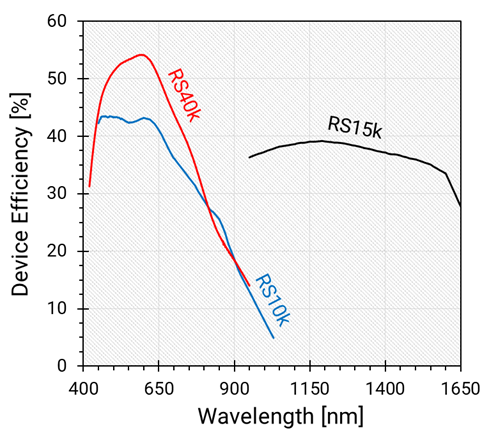

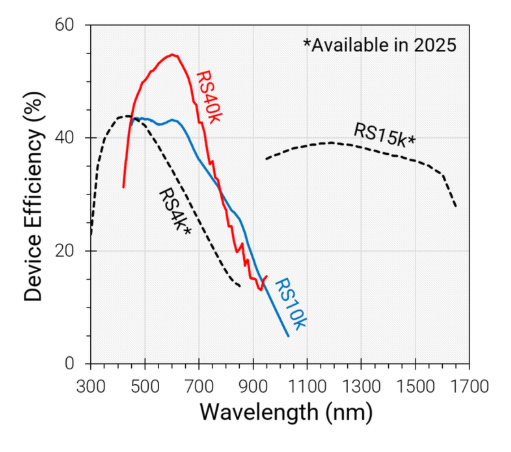

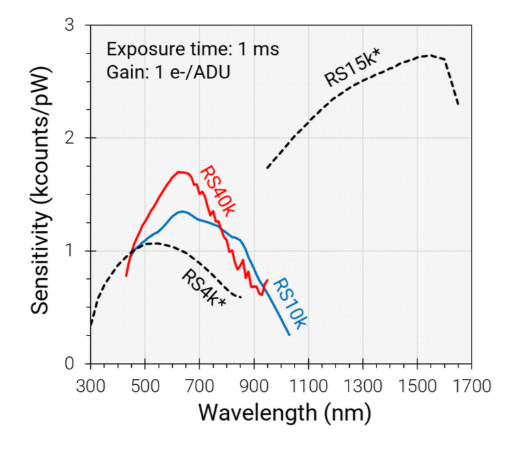

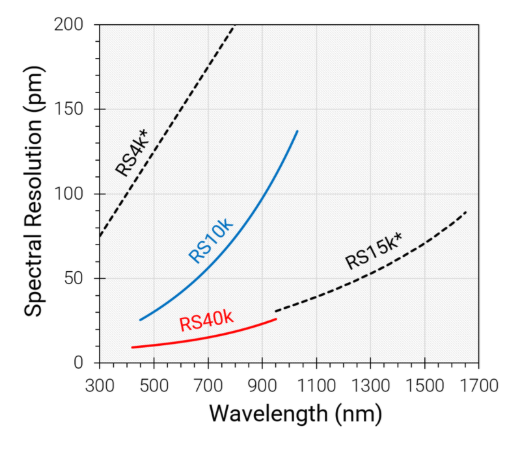

■ 波長分解能、感度
*ファイバーのスループットおよびカップリングロスは含んでおりません。

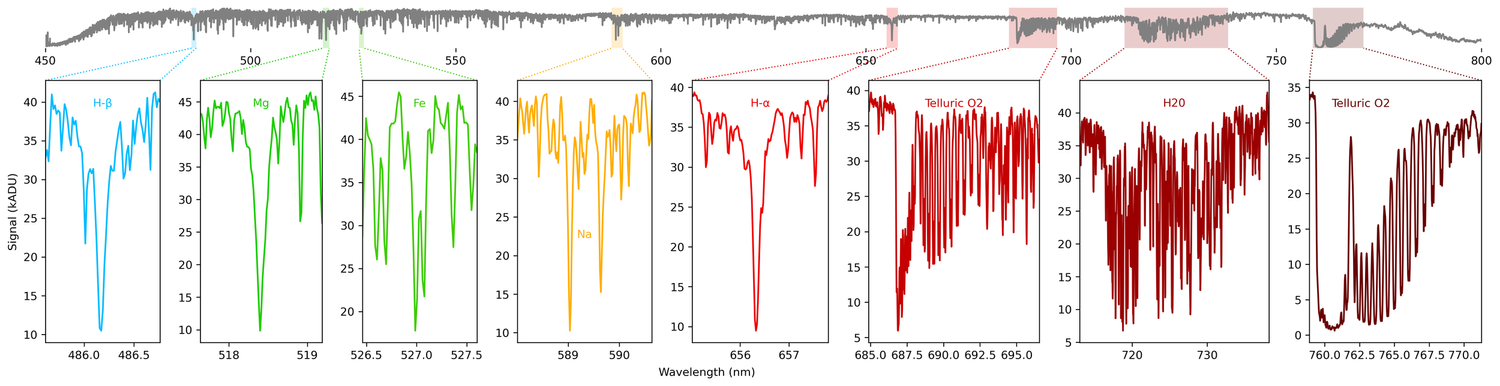

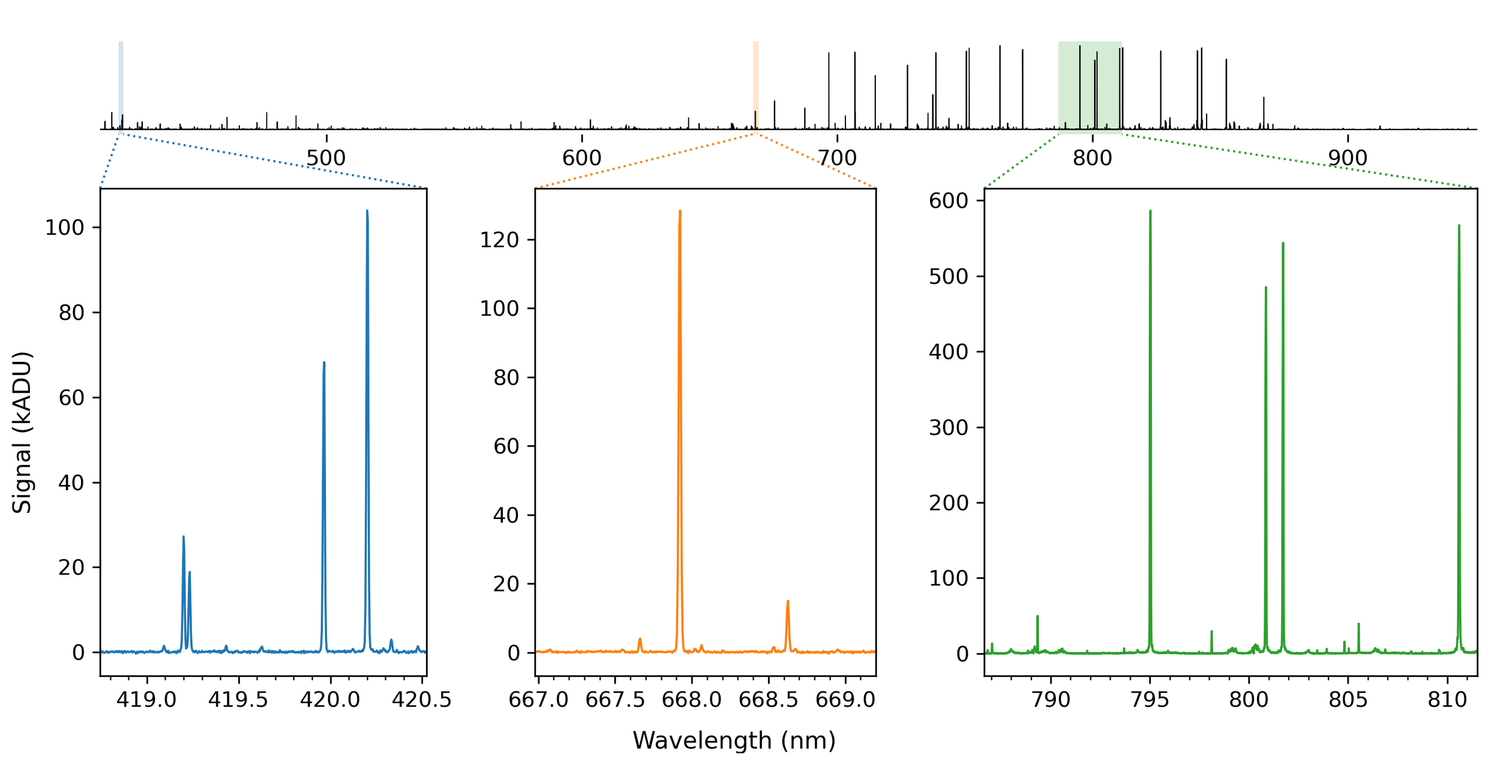

■測定例
仕様
モデル | RS4k (近日リリース予定) | RS10k | RS40k | RS15k (近日リリース予定) |
|
---|---|---|---|---|---|
波長範囲 | 300-850 nm | 450-1030 nm | 430-950 nm | 950-1650 nm | |
Resolving Power (R = λ / Δλ ) | 4,000 (300-850 nm) | 17,000-8,000 (450nm-1030 nm) | 44,000-32,000 (430-950 nm) | 20,000 @1550 nm | |
波長安定性 | < 10 pm/℃ | < 10 pm/℃ | < 5 pm/℃ | TBC | |
波長精度 | TBD | < 50 pm | < 20 pm | TBC | |
ファイバー入力 | 25 µm MMF | SMF FC/PC | SMF FC/PC | SMF FC/PC | |
検出器 | 非冷却CMOS | 非冷却CMOS | 冷却sCMOS | 冷却SWIR CMOS | |
露光時間 | 15 µ秒-30秒 | 0.001-60秒 | 21 µ秒-20秒 | 0.001-10秒 | |
暗電流 | 0.5 e-/pixel/s | 0.5 e-/pixel/s | 0.2 e-/pixel/s | 2000 e-/pixel/s @+5℃ | |
読出しノイズ | <3 e-/pixel (rms) | 2.04 e-/pixel(rms) | 1.0 e-/pixel(rms) | <200 e-/pixel(rms) | |
データ取得 | 最大10 Hz | 最大10 Hz | 最大10 Hz | 最大10 Hz | |
大きさ(L×W×H) | 20.7×15.6×7.7 cm | 12×7.8×4 cm | 32.5×27.6×10.6 cm | 28×32×10.5 cm | |
重量 | 3.3 kg | 0.65 kg | 9.5 kg | 約9 kg | |
電源 | TBD | USB | 24V または USB-C | 24V または USB-C | |
データインターフェイス | USB 3.0 | USB 3.0 | USB 3.1 Gen 1 | USB 3.1 Gen 1 |
各資料
Redback社製ワイドレンジ高分解能分光システムRS4kモデルカタログ(英)
Redback社製ワイドレンジ高分解能分光システムRS10kモデルカタログ(英)
Redback社製ワイドレンジ高分解能分光システムRS40kモデルカタログ(英)
Redback社製ワイドレンジ高分解能分光システムRS15kモデルカタログ(英)
