2次元温度・濃度計測システム CT-TDLASシステム

製品詳細

検討リストに追加する

分野

  • 計測
  • イメージング

メーカー

Smart Laser & Plasma Systems (日本)

総代理店

概要

CT-波長可変半導体レーザ吸収法による2次元温度・濃度の同時計測
燃焼場、反応場、流れ場の2次元時系列温度・濃度同時計測
温度 : 300-2000K | 濃度 : 燃料、NH3、CO2 等 ppm~%


特長

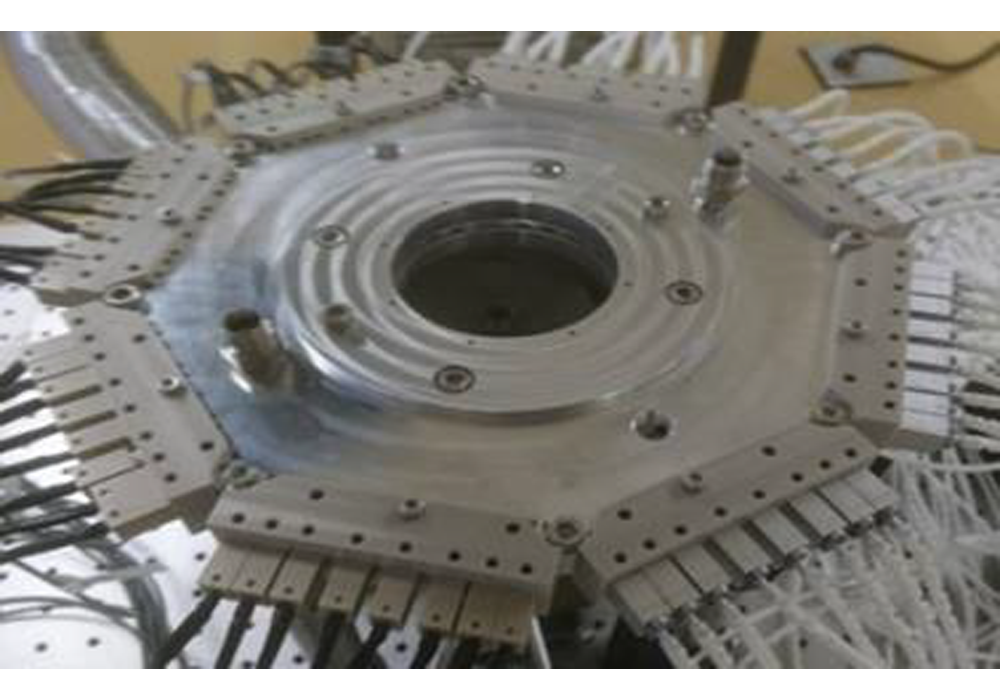

燃焼場、反応場、流れ場に複数のレーザパスを挿入し、各パスからの吸収スペクトルに対して、画像再構成(CT:Computed Tomography)を適用することにより、2次元時系列温度・濃度同時計測を可能とする計測装置です。
エンジンやバーナーなどの燃焼器や化学反応器、半導体製造装置に適用可能であり、内部の2次元温度・濃度を時系列(時間分解能1 ms以下)で同時計測が可能となります。

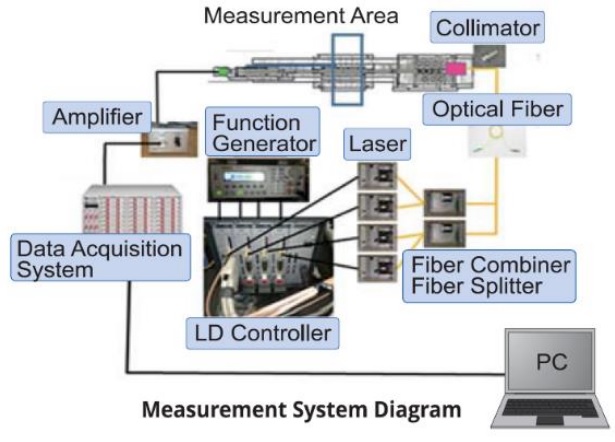

■ 装置構成


仕様

■ 主な仕様

項目
方式CT-TDLAS :
画像再校正(CT : Computed Tomography)-波長可変半導体レーザ吸収法
計測対象バーナー、ボイラ、エンジン筒内、エンジン排ガス、タービンなどの
燃焼器や化学反応器、半導体製造装置
計測項目・温度 : 300 ~ 2000 K
・濃度 : 燃料、NH3、CO2等 ppm ~ %
計測環境・温度 : 300 ~ 2000 K
・圧力 : 1~5 MPa
・計測場大きさ : 数10 mm ~ 数10 m
応答性1 秒以下 (ミリ秒オーダー可能)
計測点数百点以上 (同時計測)
