真空対応電動光学マウント
製品詳細
分野
- 計測
- 教育
- 装置開発
- その他
メーカー
Standa
（リトアニア）
正規代理店
概要
Standa 社では、電動ステージからシンプルな手動光学マウントまで、真空システム、真空対応デバイスの設計と製造に豊富な経験があります。
Standa社製真空対応機器はすべて 10 -6 Torr の真空用に設計されています。
真空対応ステッピング モーターを搭載した製品に対応する電源も併せて提供しています。
特長
・10 -6 Torr の真空用に設計
・１インチ、２インチ、３インチサイズから選択可能
仕様

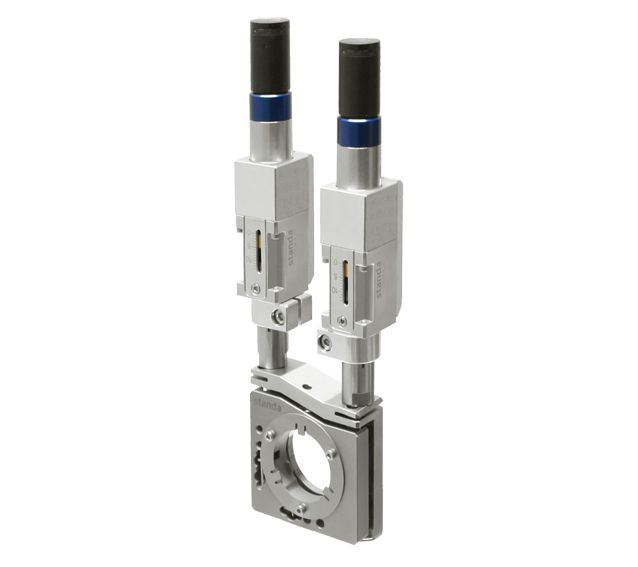

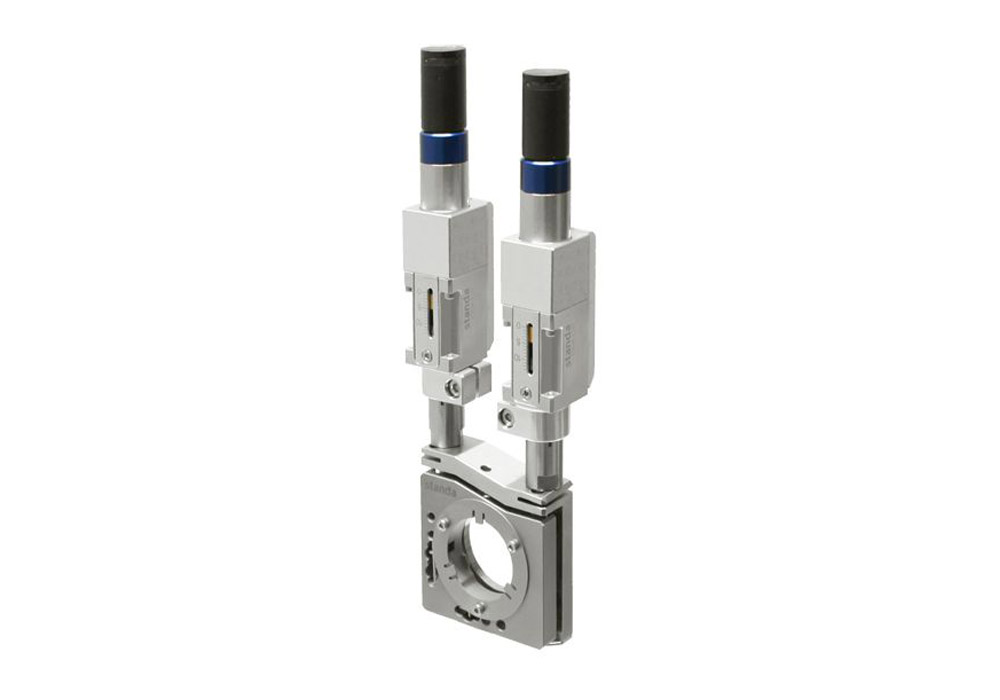

■ 8MKVDOMV-1
| Specifications | ||
|---|---|---|
| Optics diameter | 25.4 mm | |
| Clear aperture | 23 mm | |
| Tilt/tip range | ±2.5° | |
| Angular Resolution | by horizontal | 1.5 arcsec. |
| by vertical | 1.75 arcsec. in the middle tilt of platform | |
| Installed actuators | 2 x 8CMA16DCV-13/15 | |
| Lead screw pitch | 0.25 mm | |
| Cable | 2 m length cables included | |
| Motor connector | HDB15(M) | |
| Vacuum compatible DC motor | DCE1841 | |
| Optocoupler end limit switches | 2 per actuator | |
| Recommended controller | 8SMC5-USB | |

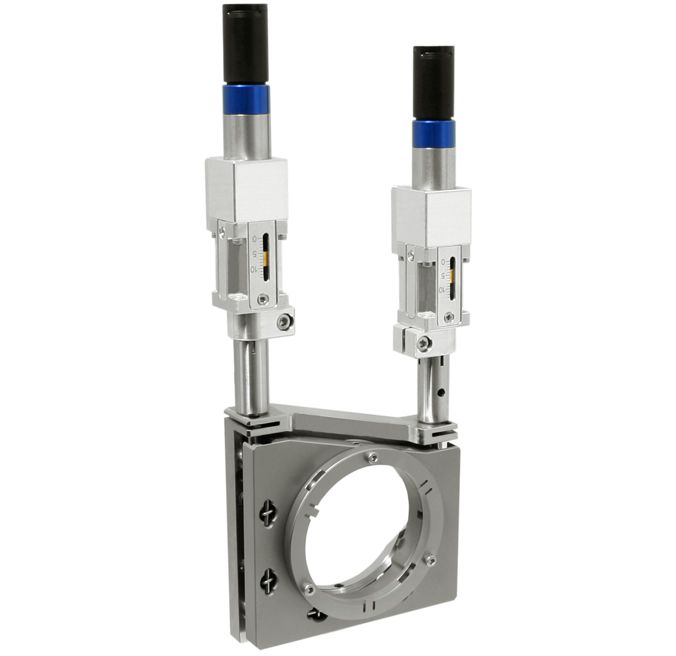

■ 8MKVDOMV-2
| Specifications | ||
|---|---|---|
| Optics diameter | 50.8 mm | |
| Clear aperture | 48 mm | |
| Tilt/tip range | ±2.5° | |
| Angular Resolution | by horizontal | 1 arcsec. |
| by vertical | 1.25 arcsec. in the middle tilt of platform | |
| Lead screw pitch | 0.25 mm | |
| Cable | 2 m length cables included | |
| Actuator | 2 x 8CMA16DCV-13/15 | |
| Optocoupler end limit switches | 2 per actuator | |
| Vacuum compatible DC motor | DCE1841 | |
| Motor connector | HDB15(M) | |
| Recommended controllers | 8SMC5-USB | |

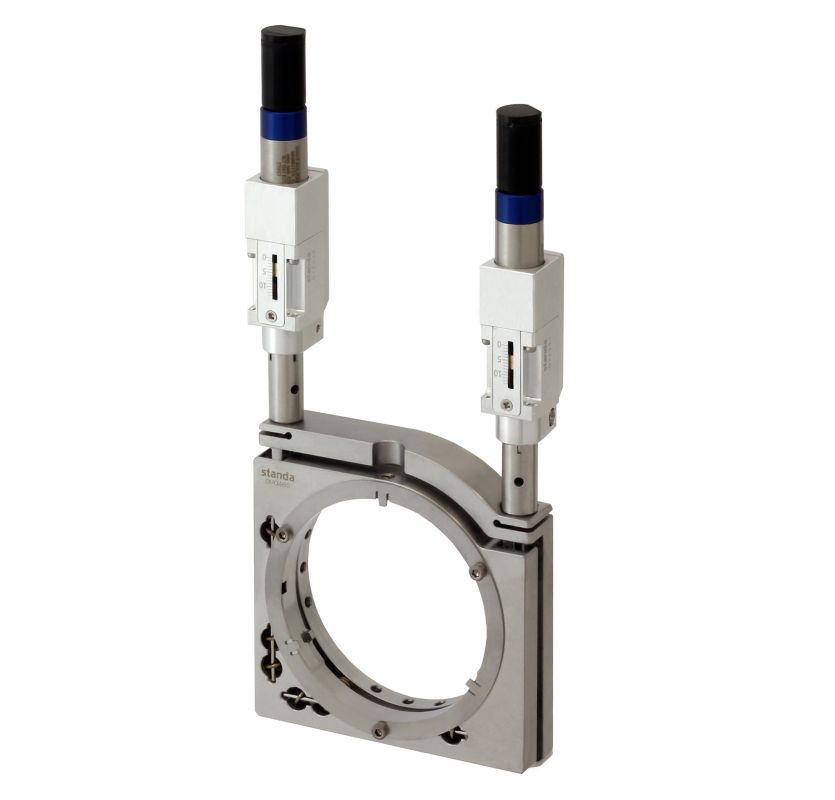

■ 8MKVDOMV-3
| Specifications | ||
|---|---|---|
| Optics diameter | 76.2 mm | |
| Clear aperture | 72 mm | |
| Tilt/tip range | ±2° | |
| Angular Resolution | by horizontal | 1 arcsec. |
| by vertical | 1.25 arcsec. in the middle tilt of platform | |
| Lead screw pitch | 0.25 mm | |
| Cable | 2 m length cables included | |
| Installed actuators | 2 x 8CMA16DCV-13/15 | |
| Optocoupler end limit switches | 2 per actuator | |
| DC motor | DCE1841 | |
| Motor connector | HDB15(M) | |
| Recommended controllers | 8SMC5-USB | |
