概要
Standa 社では、電動ステージからシンプルな手動光学マウントまで、真空システム、真空対応デバイスの設計と製造に豊富な経験があります。
Standa社製真空対応機器はすべて 10 -6 Torr の真空用に設計されています。
真空対応ステッピング モーターを搭載した製品に対応する電源も併せて提供しています。
特長
・10 -6 Torr の真空用に設計
・複数モデルから選択可能
仕様

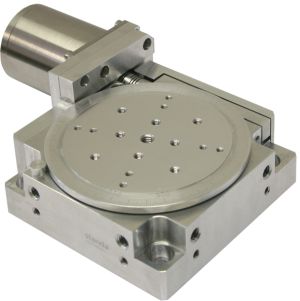

■ 8RM190V
 |
・1° 単位で 360° 回転 ・3 種類のプラットフォーム : - 開口部なし (8MR190V) - 1 インチ光学マウント用 M27x1 (8MR190V-1) - Ø30mm 開口部 (8MR190V-30) |
| Specifications | ||
|---|---|---|
| Rotation range | 360° | |
| Resolution in full step | 0.6 arcmin (0.01°) | |
| Max.rotation speed | 2 turn/min | |
| Backlash | 0 | |
| Wobble | 0.5 arcmin | |
| Eccentricity | 10 µm | |
| Load capacity | Horizontal | 10 kg |
| Vertical | 2 kg | |
| Torque | 0.6 Nm | |
| Weight | 1 kg | |
| Motor | VSS42 | |
| Recommended controllers | 8SMC5-USB | |
| Connector | HDB15(M) | |
| Cable | 2 m length, non vacuum | |

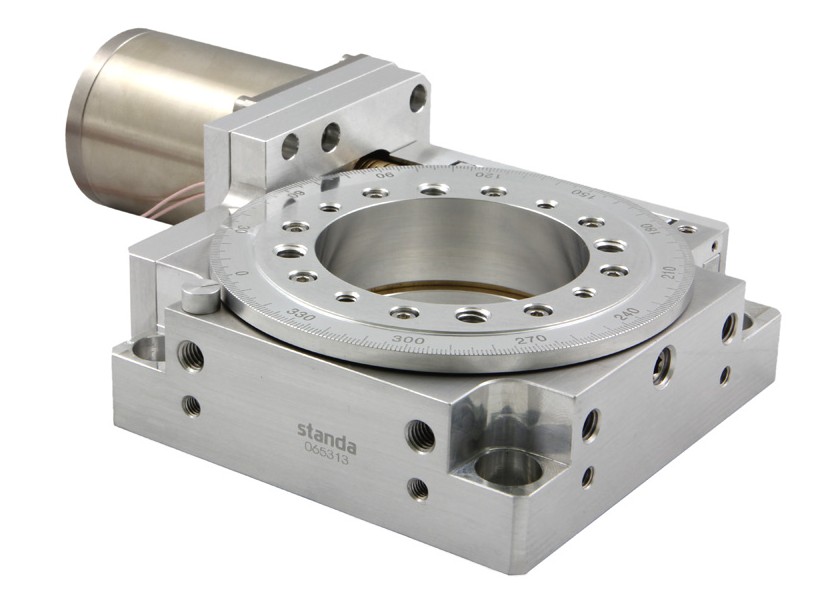

■ 8MR190V-2
 |
・精密回転 360° ・精度 0.01° ・開口部 2 インチ (50.8 mm) |
| Specifications | ||
|---|---|---|
| Rotation range | 360° | |
| Resolution in full step | 0.6 arcmin (0.01°) | |
| Max.rotation speed | 2 turn/min | |
| Backlash | 0 | |
| Wobble | 0.5 arcmin | |
| Eccentricity | 10 µm | |
| Load capacity | Horizontal | 10 kg |
| Vertical | 2 kg | |
| Torque | 0.6 Nm | |
| Weight | 1 kg | |
| Motor | VSS42 | |
| Recommended controller | 8SMC5-USB | |

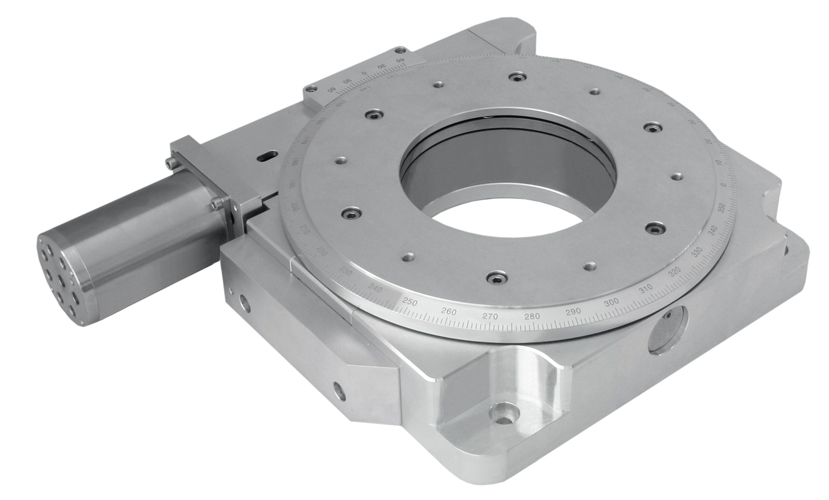

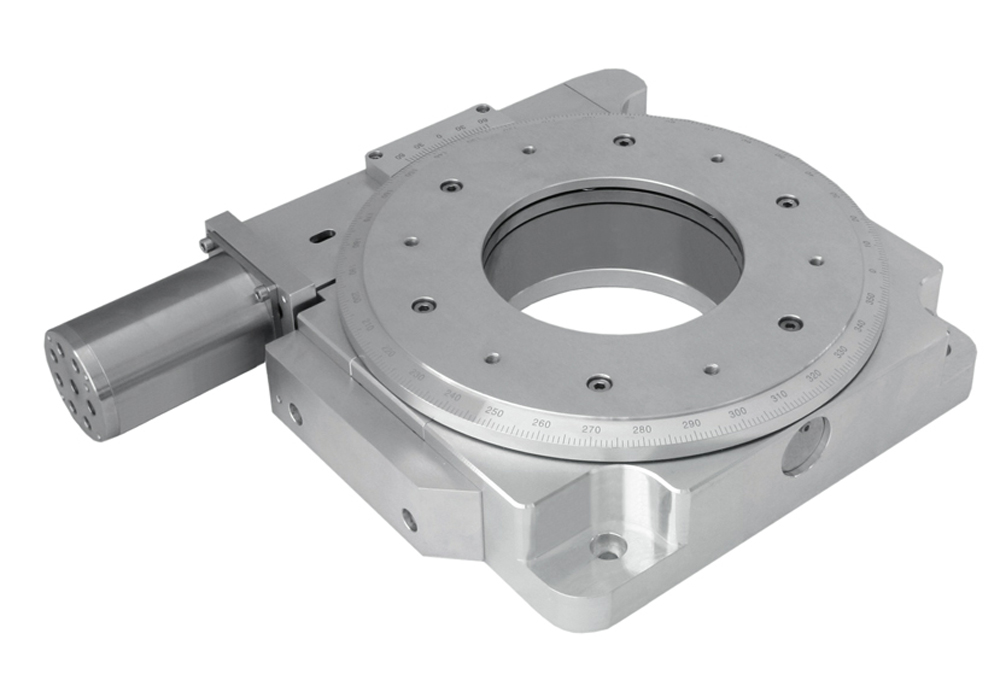

■ 8MR190V-90
 |
・アルミニウムボディの硬化鋼 ・大径ボールベアリング ・ウォームギア比 1:120 ・ホール効果リファレンスリミットスイッチ ・ステッピングモーターまたはエンコーダ付き DC モーター ・モーターに減速ギアを装備可能(オプション) |
| Specifications | ||
|---|---|---|
| Travel Range | 360° continuous | |
| Resolution | in full step* | 54 arcsec. |
| in 1/8 step* | 6,75 arcsec. | |
| Repeatability (bidirectional) | 72 arcsec. | |
| Backlash | 40 arcsec. max | |
| Maximum Speed* | 4 turn/min. | |
| Wobble | 40 µRa | |
| Cable | 2 m length, non-vacuum | |
| Motor | HDB15(M) (wiring diagram) | |
| Stepper motor | VSS43 | |
| Load Capacity | Horizontal | 40 kg |
| Radial | 20 kg | |
| Weight | 5,7 kg | |
| Recommended controllers | 8SMC5-USB | |
| Hall home reference switch | 1, pushed is "closed" | |

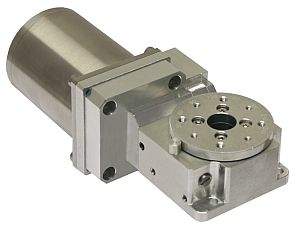

■ 8MR174V-11
 |
・コンパクト設計 ・解像度 0.31 µm (1/8 ステップ) ・高いガイドウェイ精度リードスクリューピッチ 0.5 mm ・X-Y-Z 構成が利用可能 ・大気用モデルあり |
| Specifications | ||
|---|---|---|
| Rotation Range | 360° | |
| Resolution in full step | 0.9 arcmin (0.015°) | |
| Uni-directional Repeatability | 0.4 arcmin | |
| Bi-directional Repeatability | 1.6 arcmin | |
| Max. rotation speed | 50°/s (36V) 20°/s (12V) | |
| Wobble | 1 arcmin | |
| Eccentricity | 10 µm | |
| Load capacity | Horizontal | 4 kg |
| Radial | 1.5 kg | |
| Torque | 0.5 Nm | |
| Integrated cable | vacuum compatible 1.6 m length | |
| Motor connector | HDB15(M) | |
| Stepper motor | VSS42 | |
| Weight | 0.45 kg | |
| Recommended controller | 8SMC5-USB | |
| Snap-action limit switch | Pushed is "closed" | |

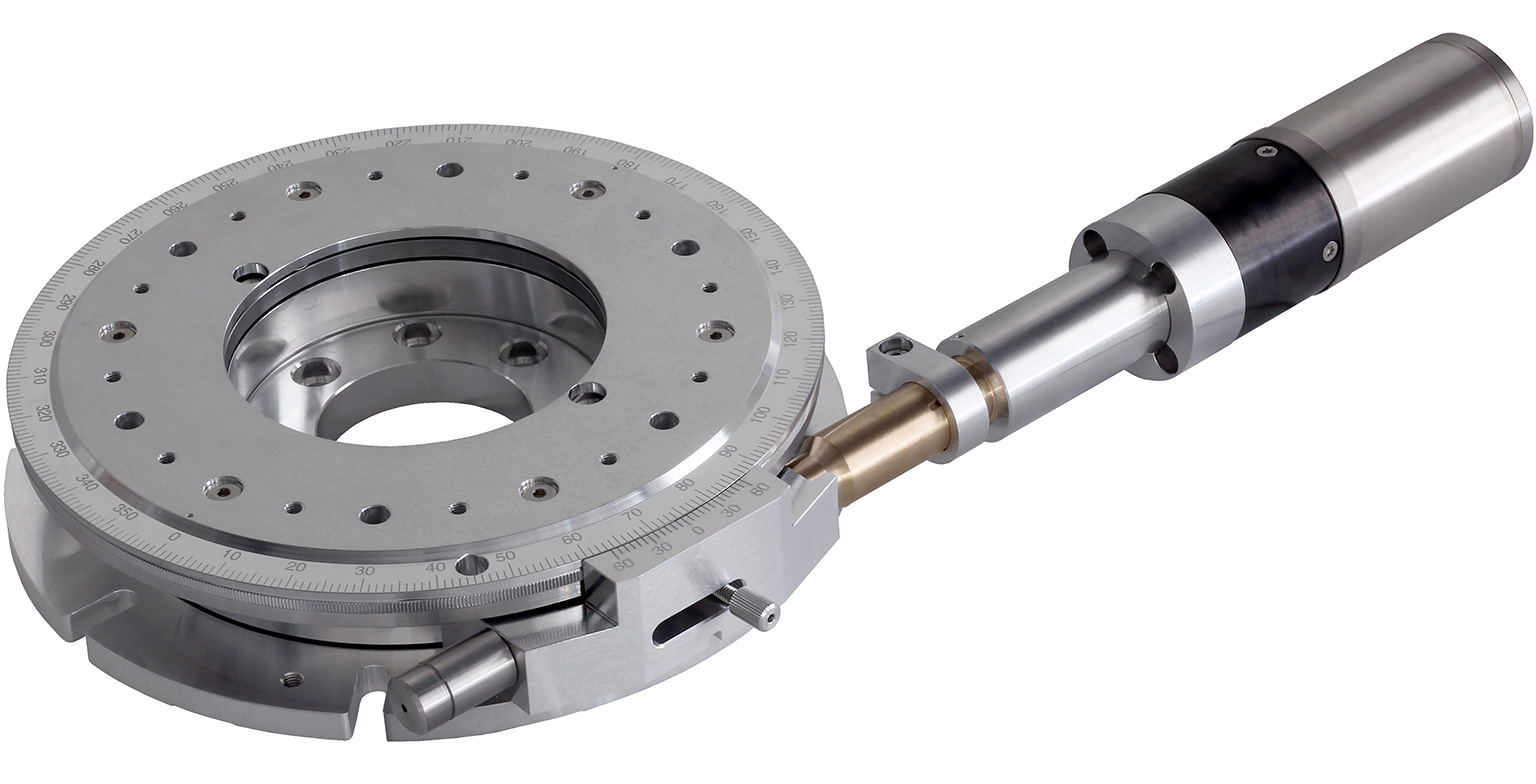

■ 8MR170-190V
 |
・回転プラットフォーム Ø190 mm ・有効開口部 Ø88.9 mm ・粗回転範囲 360° (手動) ・微回転範囲 6° ・荷重最大 60 kg |
