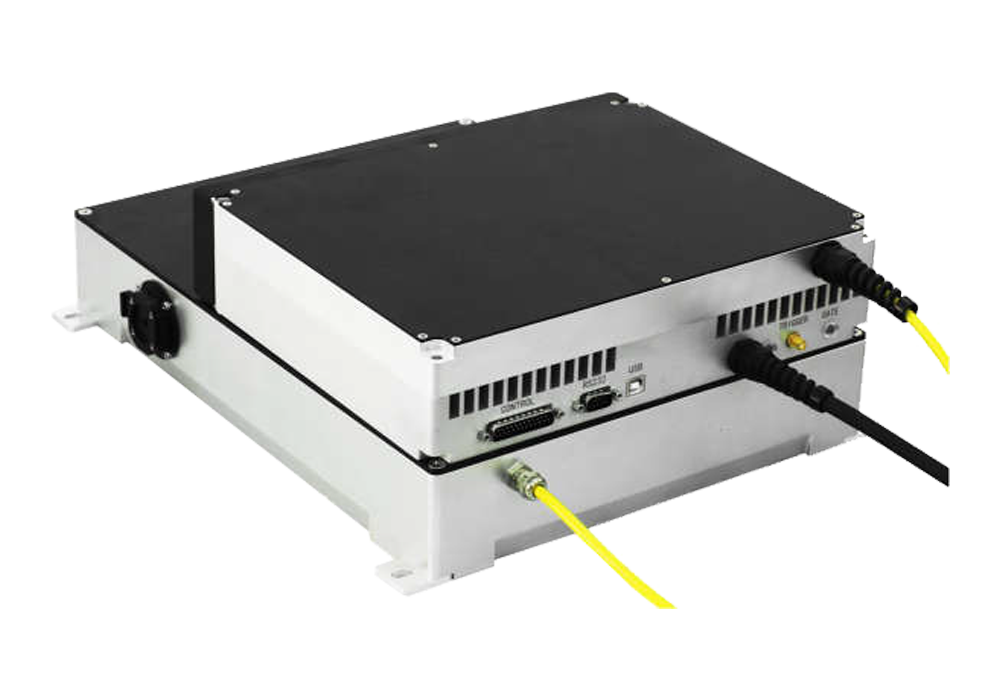

加工用コンパクト・高出力ピコ秒ファイバーレーザー PicoYLシリーズ

製品詳細

検討リストに追加する

分野

  • レーザー加工

メーカー

YSL Photonics(中国)

総代理店

概要

パルス幅・繰り返し周波数可変のピコ秒ファイバーレーザー
波長 1035 nmまたは1064 nm | パルス幅 100 ps ~ 4 ns | 平均出力 > 15 W | ピーク出力 最大 150 kW
繰返し周波 30 kHz ~ 5 MHz可変 | パルスエネルギー 最大150 μJ@4 ns | バーストモード可


特長

・発振波長 1035 nm / 1064 nm
・パルス幅 200 ps ~ 2 ns / 100 ps ~ 4 ns
・繰返し周波数  30 kHz ~ 1000 kHz可変 / 100 kHz ~ 5 MHz可変
・平均出力 ~20 W / > 15 W
・最大ピーク出力 150 kW / 50 kW
・最大パルスエネルギー >30 μJ@200 ps, >100 μJ@2 ns / >3 μJ@100 ps, >150 μJ@4 ns


■ 用途
・シリコン、SiCダイシング
・LEDサファイア基板ダイシング
・リチウムイオンバッテリーフォイルカッティング
・薄膜太陽電池スクライビング
・金属マーキング
・クロムバナジウムテクスチャリング
・透明材料の微細加工


仕様

■ PicoYLシリーズ仕様

モデルPicoYL-20PicoYL-15
発振波長1035 nm1064 nm
平均出力~ 20 W> 15 W
繰返し周波数30 ~ 1000 kHz100 kHz ~ 5 MHz
出力安定性< 2 %< 2 %
パルスエネルギー> 30 μJ@200 ps または > 100 μJ@2 ns> 3 μJ@100 ps または > 150 μJ@4 ns
ピーク出力150 kW50 kW
パルス幅200 ps ~ 2 ns100 ps ~ 4 ns
Switch On/Off時間< 5 μs
ビーム品質 M2 <1.3
ビーム径~ 5 mm@1030 nm (出射口から1 m)~ 7 mm@1030 nm (出射口から1 m)
ビーム拡がり角(全角)< 2 mrad (ISO-11146-1)
偏光直線ランダム
トリガSMAコネクタ
電源AC100-240V, 50/60Hz, >960 W
大きさ400 x 336 x 138 mm300 x 270 x 70 mm
