フェムト秒Erファイバーレーザー
製品詳細
分野
- 分析・検査
- 計測
- センシング
- プラズマ
- イメージング
- バイオ・ライフサイエンス
- その他
メーカー
Avesta
（ロシア）
総代理店
概要

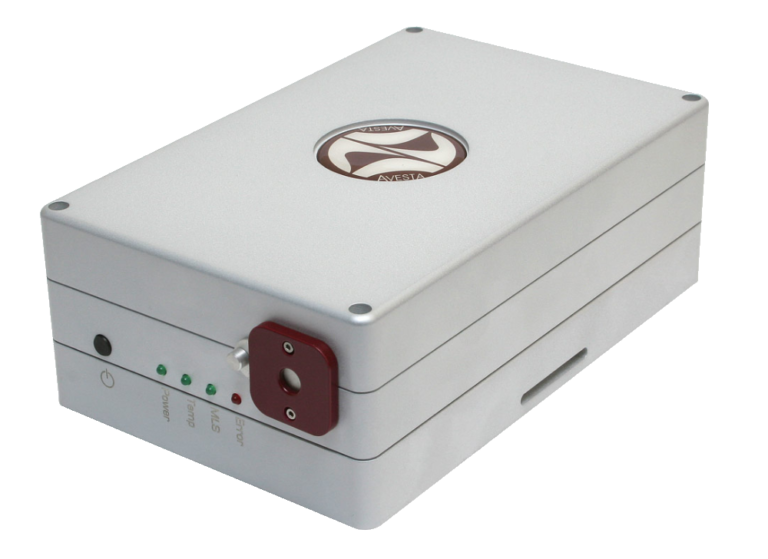

フェムト秒Erファイバーレーザーは堅牢かつメンテンナンスフリーでフェムト秒パルスを発生するレーザーです。
波長は1560nm、パルス幅は<80fs~、最大出力は2Wなど、用途に合わせて様々なモデルから選択可能です。フェムト秒用増幅器のシード光源、通信用アプリケーション、研究用途などに最適なレーザーです。
特長
・波長 : 1560 nm +/- 10 nm
・パルス幅 : <80 fs (EFO-80/10)
・出力 : ~2W (EFOS-300/200)
・高調波発生可
・近赤外用スーパーコンティニューム発生モデル有
仕様
■ 仕様：EFOシリーズ
| Model | EFO-80/10 | EFOA-120/100 | EFOA-100/260 | EFOA-100/440 | EFOA-300/2000 | |
|---|---|---|---|---|---|---|
| 波長 | 1560 +/- 10 nm | |||||
| 繰返し周波数 (固定) | 65 +/- 5 or 80 +/- 5 MHz (100MHz +/- 5MHz 特注可) | |||||
| パルス幅 (固定) *1 | <80 fs | <120 fs | <100 fs | <300 fs *2 | ||
| 平均出力 | >10 mW | >100 mW | >260 mW | >440 mW | >2 W *2 | |
| 偏光 | Vertical | Horizontal | ||||
| 出力方式 | コリメート空間出力 TEM00 (ファイバー出力特注可 最大エネルギー1.2 nJ) |
|||||
| 長時間出力安定性 (8h 周囲温度一定) | <0.5 % rms | <1 % rms | ||||
| RF出力 | SMA コネクタ (200-300 mV@50Ω) | |||||
| モードロックステータス | SMA コネクタ (3.5V/0V) + LED | |||||
| モニタ用出力 | FC/APC ~1 mW | |||||
| レーザーヘッド寸法 | 180×210×50 (70) mm | 180×210×70(90) mm | 380×250×120 mm | |||
| 電源寸法 | 230×200×85 mm | 230×200×130 | 470×385×155 mm | |||
■ 仕様：EFO-SHシリーズ
| Model | EFOA-SH | EFOA-SH-HP | |
|---|---|---|---|
| パルス幅 | <100 fs *1 (代表値:85fs) | <120 fs (代表値:100 fs) | |
| 波長(切替可能,非同軸) *2 | 1560±10 nm, 780±5 nm | ||
| 繰返し周波数 *3 | 65±5 or 80±5 MHz | ||
| 出力パラメータ | |||
| 平均出力(空間出力) | >140 mW@780 nm >260 mW@1560 nm | >200 mW@780 nm >440 mW@1560 nm |
|
| 出力安定性(8時間,±1℃) | <1% rms@780 nm <0.5 % rms@1560 nm |
||
| 空間モード | TEM00,M2<1.2 | ||
| ビーム拡がり角 | <1 mrad@780 nm <2 mrad@1560 nm |
||
| モニター用出力 | 1560 nm FC/APC ~1 mW | ||
| 偏光 | 直線 | ||
| RF出力 | SMA | ||
| モードロックステータス | SMA (3.5/0V) + LED | ||
| 寸法 | ヘッド | 278×242×111 mm | 320×260×120 mm |
| 電源 | 291×202×134 mm | 470×385×160 mm | |
■ 仕様：PErLシリーズ
| Model | PErL-OEM | PErL-PM | PErL-PM-SH | |
|---|---|---|---|---|
| パルス幅(FWHM,sech2 fit) | 250 fs ~ 5 ps *1 | <80 fs (代表値:50 fs) | <100 fs (代表値:80 fs) | |
| 波長(切替可能,非同軸) *2 | 1560±10 nm | 790 +/- 20 nm *2 | ||
| 出力 | >50 mW | 30~150 mW (代表値200 mW~) *1 | ||
| 繰返し周波数 | 60±5 MHz | 30~100 MHz *1 | 100 +/- 5 MHz | |
| パルスエネルギー | 最大1 nJ | 最大 2nJ *1 | ||
| 出力方式 | FC/APC コネクタ or ~1mピグテール | 空間出力 | ||
| コリメート出力オプション有 | - | |||
| 偏光 | - | リニア, PER >20 dB | リニア, PER >20 dB | |
| レーザーヘッド寸法 | 136×76×24(27) mm | 200×130×70 mm | 200×130×70 mm (50mW出力) | |
| 電源 | 5V DC | 100-220 V AC | ||
*仕様は全て代表値となり、予告なく変更されることがあります。
