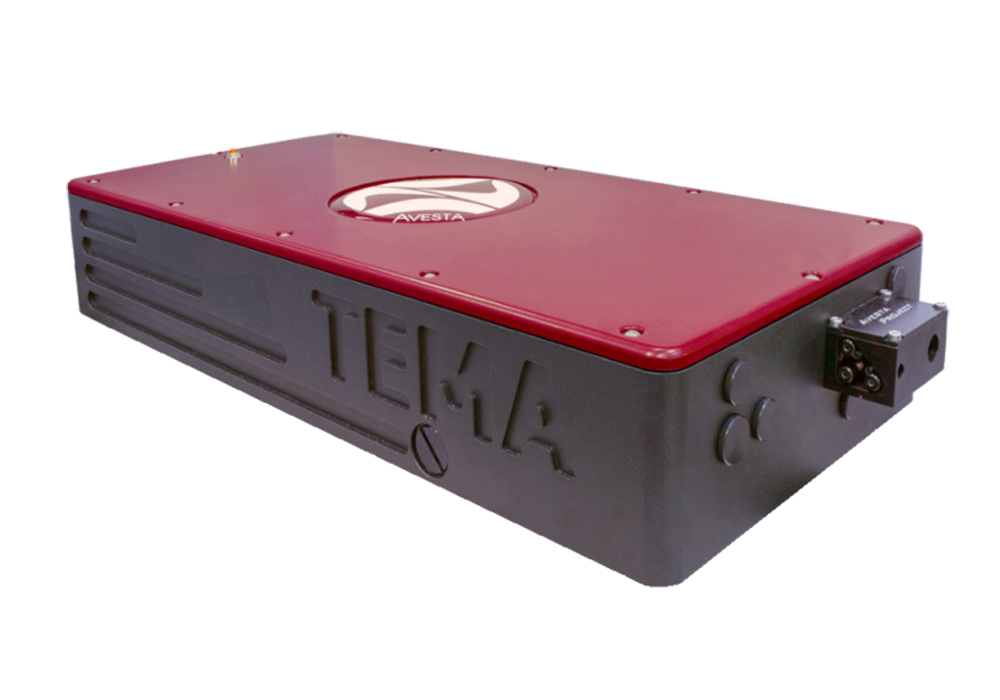

Yb固体レーザー TEMA

製品詳細

検討リストに追加する

分野

  • 計測
  • イメージング
  • バイオ・ライフサイエンス

メーカー

Avesta(ロシア)

総代理店

概要

テラヘルツ発生や多光子顕微鏡に最適
波長 : 1050 nm +/- 5 nm | パルス幅 : <70 fs  | 出力 : ~7W
高調波発生モデル有


特長

TEMAは1050nmで発振するフェムト秒Ybドープ固体レーザーです。
レーザーはモノリシック筐体を使用しており、高い安定性、ターンキー制御を可能とします。モデルはパルス幅・出力に応じて3モデルを揃えており、高調波発生が可能なDUOモデル、パルスコンプレッサーによる15fsの発生オプションも可能です。高調波の発生、OPO用の励起光源や計測用途に最適なレーザーです。


仕様

■ 仕様:TEMAシリーズ

ModelTEMA-70TEMA-100TEMA-150
平均出力>2 W>5 W>7 W
パルス幅 *1<70 fs<100 fs<150 fs
線幅 (FWHM)>16 nm>12 nm>7.5 nm
エネルギー>28 nJ>70 nJ>100 nJ
ピークパワー>400 kW>700 kW>660 kW
波長1050 nm +/- 5 nm
繰返し周波数 (固定)80 +/- 2 MHz
ビームモードTEM00
M2<1.15
ビーム径 (1/e2)1 +/- 0.2 mm
偏光Horizontal
ビーム拡がり角<1.8 +/- 0.3 mrad
非対称性 (ビーム X-Y)<15 %
非対称性 (拡がり角 X-Y)<15 %
長時間安定性 *2<0.3 % rms
ウォームアップタイム<20 min
冷却ヘッドClosed-loop chiller付属
電源空冷
寸法ヘッド412×190×93 mm
コントローラー290×200×80 mm
電源430×340×190 mm
使用環境温度18~28 ℃
寸法<60 % (結露なきこと)
電源単相 100~240 V AC 50/60 Hz
消費電力<1 kW
*1: AA-20DDでの測定値。 *2: 30分の暖機後、12時間の測定値。環境温度一定。

■ 仕様:TEMA-DUOシリーズ

ModelTEMA-DUO-100TEMA-DUO-150
波長1050 nm525 nm1050 nm525 nm
平均出力>5 W>2 W>7 W>3 W
パルス幅 *1<100 fs<150 fs
エネルギー>70 nJ>28 nJ>100 nJ>42 nJ
ピークパワー>700 kW>280 kW>660 kW>280 kW
ビームモードTEM00
M2<1.2
ビーム径 (1/e2, 1050 nm)1 +/- 0.2 mm
ビーム径 (1/e2, 525 nm)2 +/- 0.2 mm
偏光 (1050 nm)Horizontal
偏光 (525 nm)Vertical
ビーム拡がり角 (1050 nm)<1.8 +/- 0.3 mrad
ビーム拡がり角 (525 nm)<0.5 +/- 0.1 mrad
非対称性 (ビーム X-Y)<15 %
非対称性 (拡がり角 X-Y)<15 %
長時間安定性 *2<0.3 % rms
ウォームアップタイム<20 min
冷却ヘッドClosed-loop chiller付属
電源空冷
寸法ヘッド490×260×97 mm
コントローラー290×200×80 mm
電源430×340×190 mm
使用環境温度18~28 ℃
寸法<60 % (結露なきこと)
電源単相 100~240 V AC 50/60 Hz
消費電力<1 kW
*1: AA-20DDでの測定値。 *2: 30分の暖機後、12時間の測定値。環境温度一定。
