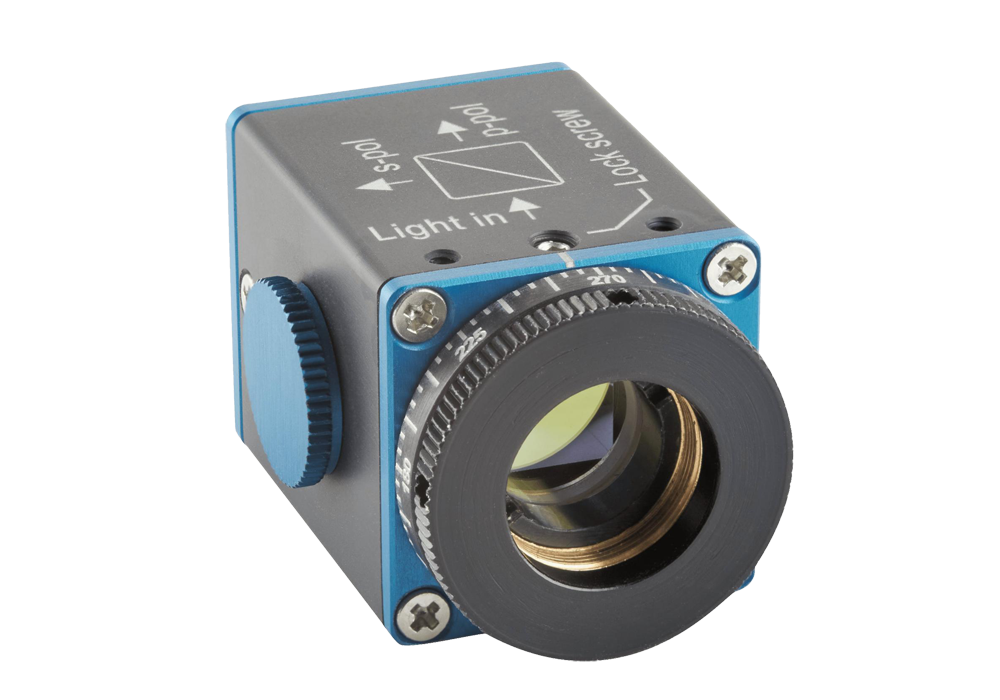

コンパクト可変アッテネーター 990-0076シリーズ

製品詳細

分野

  • OEM/組込み
  • 装置開発
  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

本製品はS 偏光を 90° 反射し、P 偏光を透過する高性能偏光キューブビームスプリッターを組み込んだ可変アッテネーターです。開口部Φ10 mm、偏光比>1:1000 の偏光コントラスト (Ts/Tp) を実現しています。

回転可能な λ/2 波長板が入射偏光レーザービーム内に配置されており、λ/2 波長板を回転させることによって、2 つの出射ビームの強度比を他のビームパラメータを変更することなく連続的に変更できます。いずれかの出射ビームの強度、またはそれらの強度比は、広いダイナミック レンジにわたって制御可能です。
純粋な P 偏光を選択すると最大の透過率、純粋な S 偏光を選択すると最大の反射率を得られます。


特長

・対応波長 343, 355, 515, 532, 1030 nm
・消光比 > 1:1000
・開口部 Φ10 mm
・反射ビームの減衰範囲 2%-99.9%
・透過ビームの減衰範囲 0.1%-98%
・反射ビームと透過ビーム間は便利な90°角度
・出射口でのビームシフトなし


仕様

型名対応波長開口部レーザーダメージ閾値
990-0076-343343 nm⌀10 mm3 J/cm² @ 343 nm, 10 Hz, 10 ns
990-0076-355355 nm⌀10 mm3 J/cm² @ 355 nm, 10 Hz, 10 ns
990-0076-515515 nm⌀10 mm6 J/cm² @ 515 nm, 10 Hz, 10 ns
990-0076-532532 nm⌀10 mm6 J/cm² @ 532 nm, 10 Hz, 10 ns
990-0076-10301030 nm⌀10 mm15 J/cm² @ 1030 nm, 10 Hz, 10 ns
990-0076-10641064 nm⌀10 mm15 J/cm² @ 1064 nm, 10 Hz, 10 ns

・仕様
型名990-0076
開口部 (直径)10 mm
ダメージ閾値>15 J/cm2 50Hz, 10 ns pulse at 1064 nm, typical
偏光比>1∶1000
重量0.1 kg
