フェムト秒レーザー用広帯域可変アッテネーター
製品詳細
分野
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
750～850 nmおよび980～1080 nmの広帯域波長範囲にわたって連続的なビーム分割を提供する可変アッテネーターです。
精密光学機械に取り付けられた2つの薄膜偏光子と0次エアスペース波長板で構成されています。入射角70°で動作する 2つの薄膜偏光子を使用しており、S偏光を反射し、P偏光を透過します。入射角は±2°調整可能で、最大の偏光コントラストを実現します。
2つの平行な出射ビームの強度比は、他のビームパラメータを変更することなく連続的に変化させることができます。これは、回転ホルダーに収納された石英0次エアスペースλ/2波長板を回転させることによって実現できます。
P偏光ビームは2.6 mmのシフトでまっすぐに透過します。一方、S偏光ビーム(2回の反射後)は、出射するP偏光ビームと平行で、わずか28 mm 離れています。
特長
・対応波長 250-255, 500-530, 750-850, 980-1080 nm
・消光比 > 1:500
・開口部 Φ12 mm

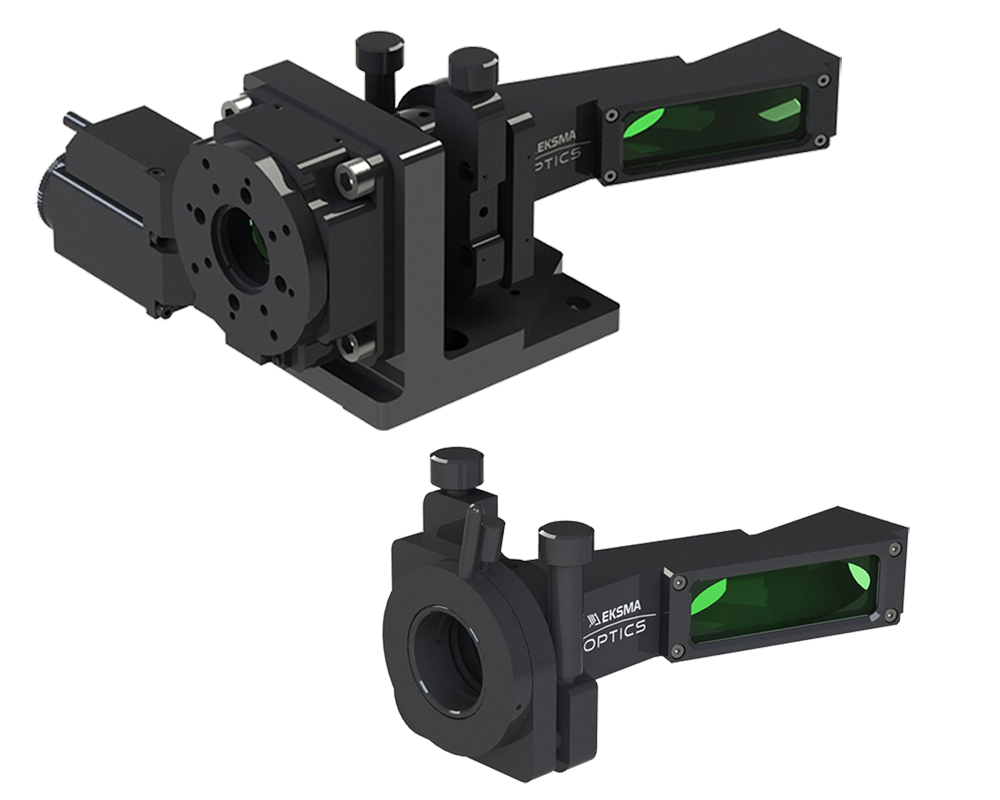

・手動モデルおよび電動モデルあり
仕様
| 型番 | 動作波長範囲 | 構成 | |
|---|---|---|---|
| 手動モデル | |||
| 990-0070-1030HBBi70 | 980-1080 nm | - | |
| 990-0070-800HBBi70 | 750-850 nm | - | |
| 990-0070-515HBBi70 | 500-530 nm | - | |
| 990-0070-257HBBi70 | 255-260 nm | - | |
| 電動モデル | |||
| 990-0070-1030HBBi70M | 980-1080 nm | コントローラーなし | |
| 990-0070-1030HBBi70M+CP | 980-1080 nm | コントローラー付属 | |
| 990-0070-800HBBi70M | 750-850 nm | コントローラーなし | |
| 990-0070-800HBBi70M+CP | 750-850 nm | コントローラー付属 | |
| 990-0070-515HBBi70M | 500-530 nm | コントローラーなし | |
| 990-0070-515HBBi70M+CP | 500-530 nm | コントローラー付属 | |
| 990-0070-257HBBi70M | 255-260 nm | コントローラーなし | |
| 990-0070-257HBBi70M+CP | 255-260 nm | コントローラー付属 | |
| 仕様 | |
|---|---|
| Aperture diameter | 12 mm |
| Operating bandwidth | 100 nm |
| Damage treshold | 50 mJ/cm2 pulsed@800nm, 50fsec, 50Hz |
| Polarization contrast (after 1st polarizer) | >1:200 |
| Polarization contrast (after 2nd polarizer) | >1:500 |
