吸収型NDフィルター

概要
特長
仕様
関連製品

製品詳細

この製品についてお問い合わせする

分野

その他

メーカー

EKSMA Optics
（リトアニア）

正規代理店

概要

可視光領域の減衰に使用します。光学密度は0.05 ～ 4までで15種類のODラインナップで、Φ1インチ、Φ2インチ、1インチ角のものがあります。
可視領域のスペクトルを、色やコントラストに影響を与えることなく、均一に減衰します。

特長

・異なる15種類のODラインナップを用意
・OD 0.05 ～ 4
・透過率 89 ～ 0.01 ％
・波長範囲 450 ～ 650 nm

仕様

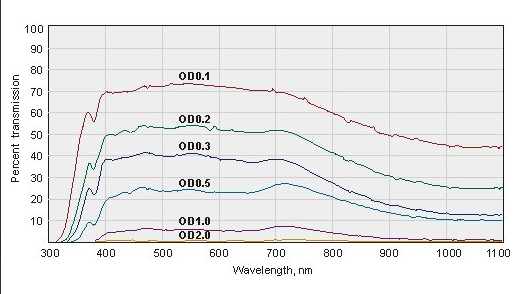

■透過率グラフ(参考)

■ ラインナップ

型番	材質	サイズ	光学密度 (OD)	透過率
240-2500	NDカラーガラス	ø25,4mm	0.05	89% @633 nm
240-2501	NDカラーガラス	ø25,4mm	0.1	80% @633 nm
240-2502	NDカラーガラス	ø25,4mm	0.2	63% @633 nm
240-2503	NDカラーガラス	ø25,4mm	0.3	50% @633 nm
240-2504	NDカラーガラス	ø25,4mm	0.4	40% @633 nm
240-2505	NDカラーガラス	ø25,4mm	0.5	32% @633 nm
240-2506	NDカラーガラス	ø25,4mm	0.6	25% @633 nm
240-2507	NDカラーガラス	ø25,4mm	0.7	20% @633 nm
240-2508	NDカラーガラス	ø25,4mm	0.8	15% @633 nm
240-2509	NDカラーガラス	ø25,4mm	0.9	12.5% @633 nm
240-2510	NDカラーガラス	ø25,4mm	1	10% @633 nm
240-2515	NDカラーガラス	ø25,4mm	1.5	3% @633 nm
240-2520	NDカラーガラス	ø25,4mm	2	1% @633 nm
240-2530	NDカラーガラス	ø25,4mm	3	0.1% @633 nm
240-2540	NDカラーガラス	ø25,4mm	4	0.01% @633 nm
240-2600	NDカラーガラス	25,4x25,4mm	0.05	89% @633 nm
240-2601	NDカラーガラス	25,4x25,4mm	0.1	80% @633 nm
240-2602	NDカラーガラス	25,4x25,4mm	0.2	63% @633 nm
240-2603	NDカラーガラス	25,4x25,4mm	0.3	50% @633 nm
240-2604	NDカラーガラス	25,4x25,4mm	0.4	40% @633 nm
240-2605	NDカラーガラス	25,4x25,4mm	0.5	32% @633 nm
240-2606	NDカラーガラス	25,4x25,4mm	0.6	25% @633 nm
240-2607	NDカラーガラス	25,4x25,4mm	0.7	20% @633 nm
240-2608	NDカラーガラス	25,4x25,4mm	0.8	15% @633 nm
240-2609	NDカラーガラス	25,4x25,4mm	0.9	12.5% @633 nm
240-2610	NDカラーガラス	25,4x25,4mm	1	10% @633 nm
240-2615	NDカラーガラス	25,4x25,4mm	1.5	3% @633 nm
240-2620	NDカラーガラス	25,4x25,4mm	2	1% @633 nm
240-2630	NDカラーガラス	25,4x25,4mm	3	0.1% @633 nm
240-2640	NDカラーガラス	25,4x25,4 mm	4	0.01% @633 nm
240-5000	NDカラーガラス	ø50,8mm	0.05	89% @633 nm
240-5001	NDカラーガラス	ø50,8mm	0.1	80% @633 nm
240-5002	NDカラーガラス	ø50,8mm	0.2	63% @633 nm
240-5003	NDカラーガラス	ø50,8mm	0.3	50% @633 nm
240-5004	NDカラーガラス	ø50,8mm	0.4	40% @633 nm
240-5005	NDカラーガラス	ø50,8mm	0.5	32% @633 nm
240-5006	NDカラーガラス	ø50,8mm	0.6	25% @633 nm
240-5007	NDカラーガラス	ø50,8mm	0.7	20% @633 nm
240-5008	NDカラーガラス	ø50,8mm	0.8	15% @633 nm
240-5009	NDカラーガラス	ø50,8mm	0.9	12.5% @633 nm
240-5010	NDカラーガラス	ø50,8mm	1	10% @633 nm
240-5015	NDカラーガラス	ø50,8mm	1.5	3% @633 nm
240-5020	NDカラーガラス	ø50,8mm	2	1% @633 nm
240-5030	NDカラーガラス	ø50,8mm	3	0.1% @633 nm
240-5040	NDカラーガラス	ø50,8mm	4	0.01% @633 nm

■ 仕様

材質	NDカラーガラス
表面精度	60-40 scratch & dig (MIL-PRF-13830B)
表面平坦度	1 λ per inch @ 633 nm
平面度	3 arcmin
直径公差	+0.0/-0.2 mm
有効径	90% of diameter
波長範囲	450-650 nm
OD公差	+/- 5% of density
