反射型NDフィルター
製品詳細
分野
- その他
メーカー
EKSMA Optics
（リトアニア）
正規代理店
概要
400 ～ 2000 nmまでの広い波長範囲で均一な減衰を提供します。
反射コーティングにより、熱影響を低減できます。
特長
・異なる9種類のODラインナップを用意
・OD 0.1 ～ 2.5
・透過率 79 ～ 0.3 ％
・波長範囲 400 ～ 2000 nm
・熱影響を低減
仕様

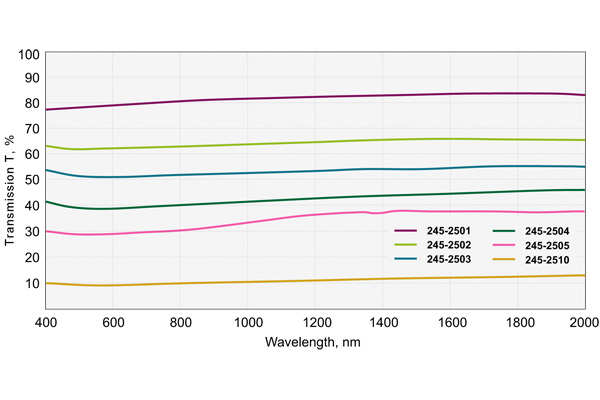

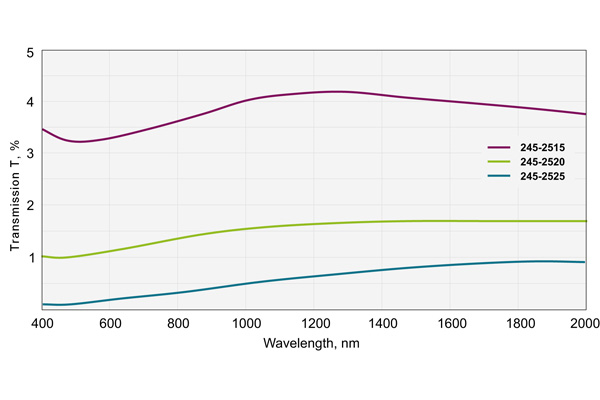

■透過率グラフ(参考)
■ラインナップ
| 型番 | 材質 | サイズ | 光学密度 (OD) | 透過率 | |
|---|---|---|---|---|---|
| 245-2501 | Corning 7059 | ø 25,4x1,1 mm | 0.1 | 79 % @550 nm | |
| 245-2502 | 0.2 | 63 % @550 nm | |||
| 245-2503 | 0.3 | 50 % @550 nm | |||
| 245-2504 | 0.4 | 40 % @550 nm | |||
| 245-2505 | 0.5 | 32 % @550 nm | |||
| 245-2510 | 1 | 10 % @550 nm | |||
| 245-2515 | 1.5 | 3 % @550 nm | |||
| 245-2520 | 2 | 1 % @550 nm | |||
| 245-2525 | 2.5 | 0,3 % @550 nm | |||
■ 仕様
| OD | 0.1 ～ 2.5 |
|---|---|
| OD公差 | ± 10 % (Nominal) |
| 透過率 | 79 ～ 0.3 ％ |
| 材質 | Corning 7059 (Borosilicate) |
| 外径 | 25.4 mm +0.0/-0.2 mm |
| 厚み | 1.1 mm ± 0.1 mm |
| 表面精度 | 40-20 scratch & dig (MIL-PRF-13830B) |
| 表面平坦度 | λ @ 633 nm |
| 平行度 | <2 arcmin |
| コーティング | 反射型 |
| ダメージ閾値 | 20 mJ/cm2 (@10 ns pulse) |
| 波長範囲 | 400 ～ 2000 nm |
