マルチTW数サイクルOPCPAレーザー UltraFlux Custom
製品詳細
分野
- プラズマ
- イメージング
- バイオ・ライフサイエンス
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要

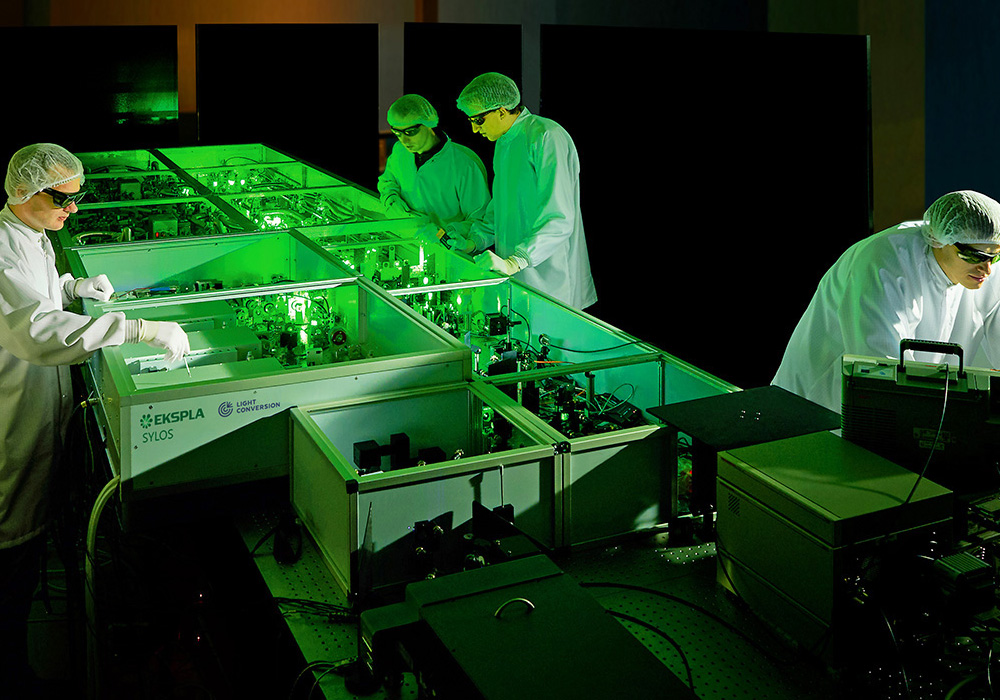

UltraFlux Customは、オリジナルがハンガリーの研究機関ELI-ALPS様向けに開発されたテーブルトップ動作のOPCPAベースのMulti TWフェムト秒レーザーです。
本レーザーはUltraFluxHEをさらに発展させ、最大ピークパワー15 TW以上、パルス幅sub – 8 fs、最大出力エネルギー120 mJ以上のシステムです。
レーザー航跡場加速やX線発生などに使用可能です。
■ パフォーマンス
 |
 |

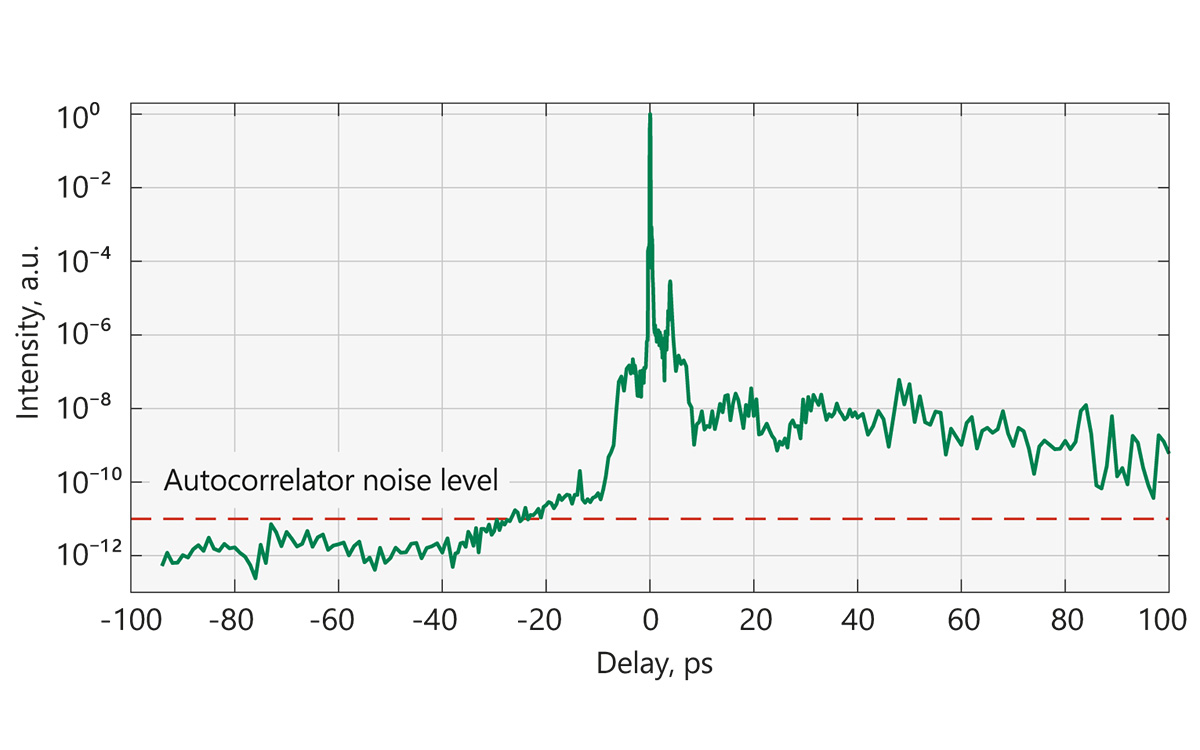

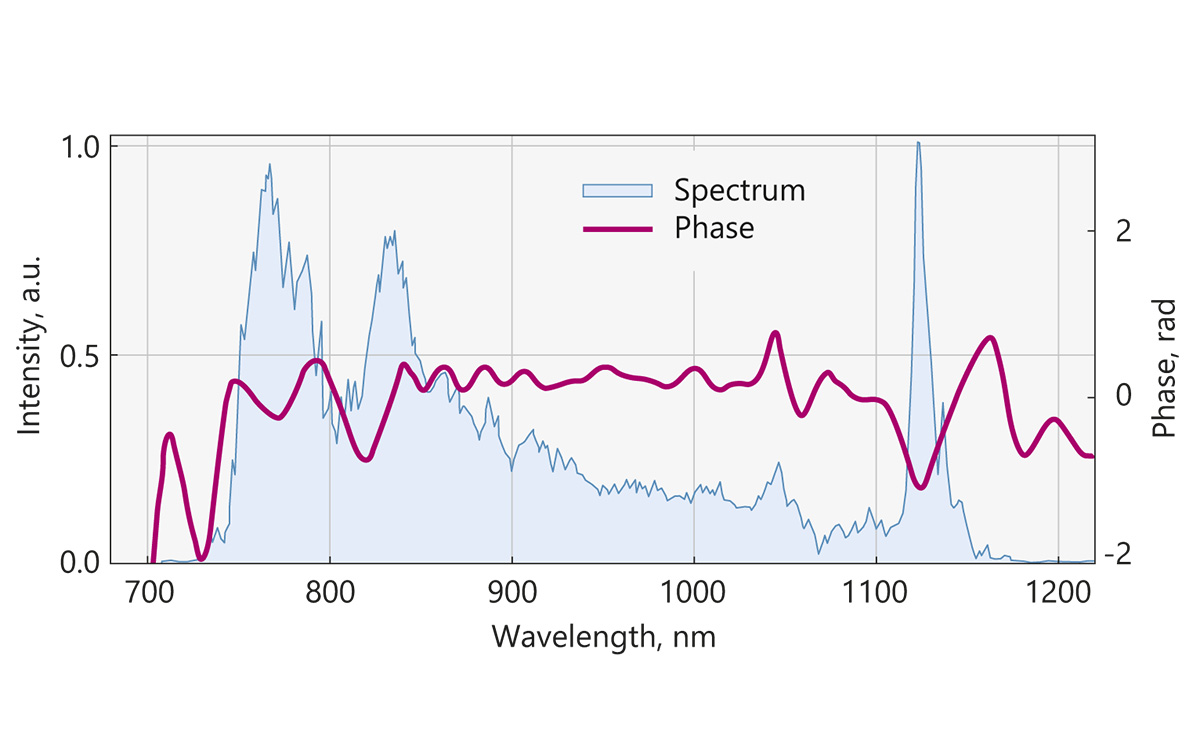

| UltraFlux FF401k-F8-CEP-DMの出力スペクトルとスペクトル位相(typical) | UltraFlux FF401k-F8-CEP-DMのコントラスト比(typical) |
 |
 |

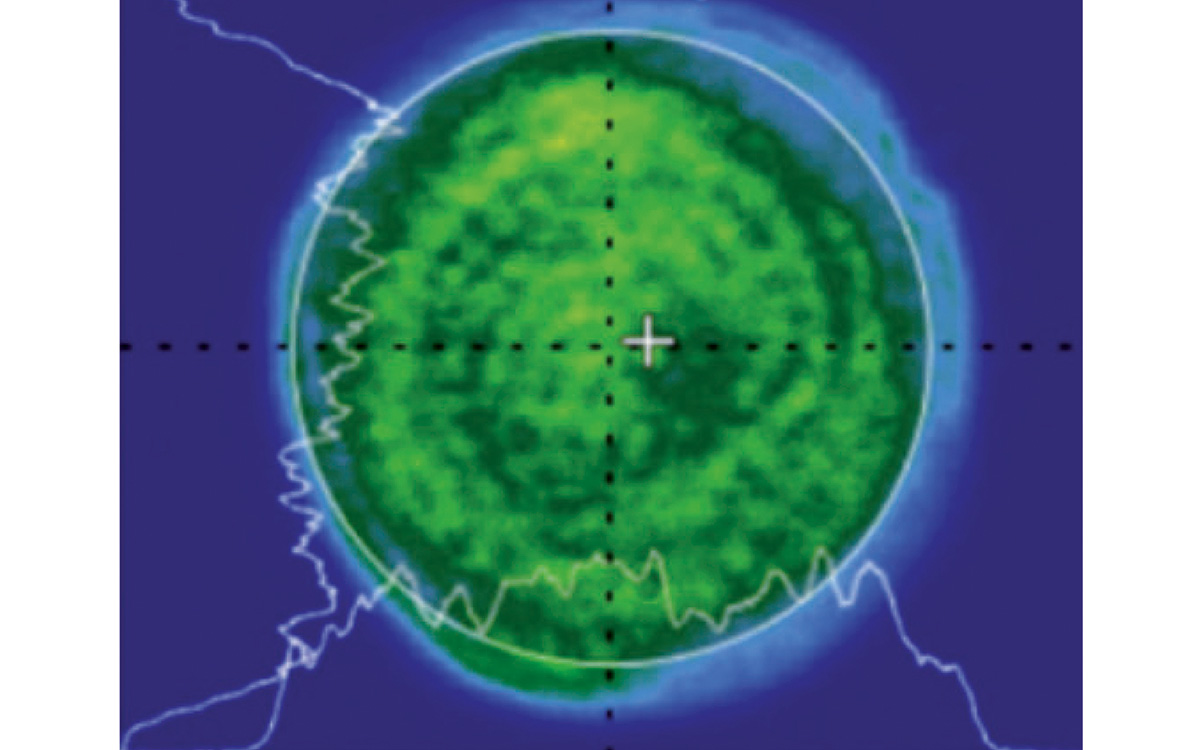

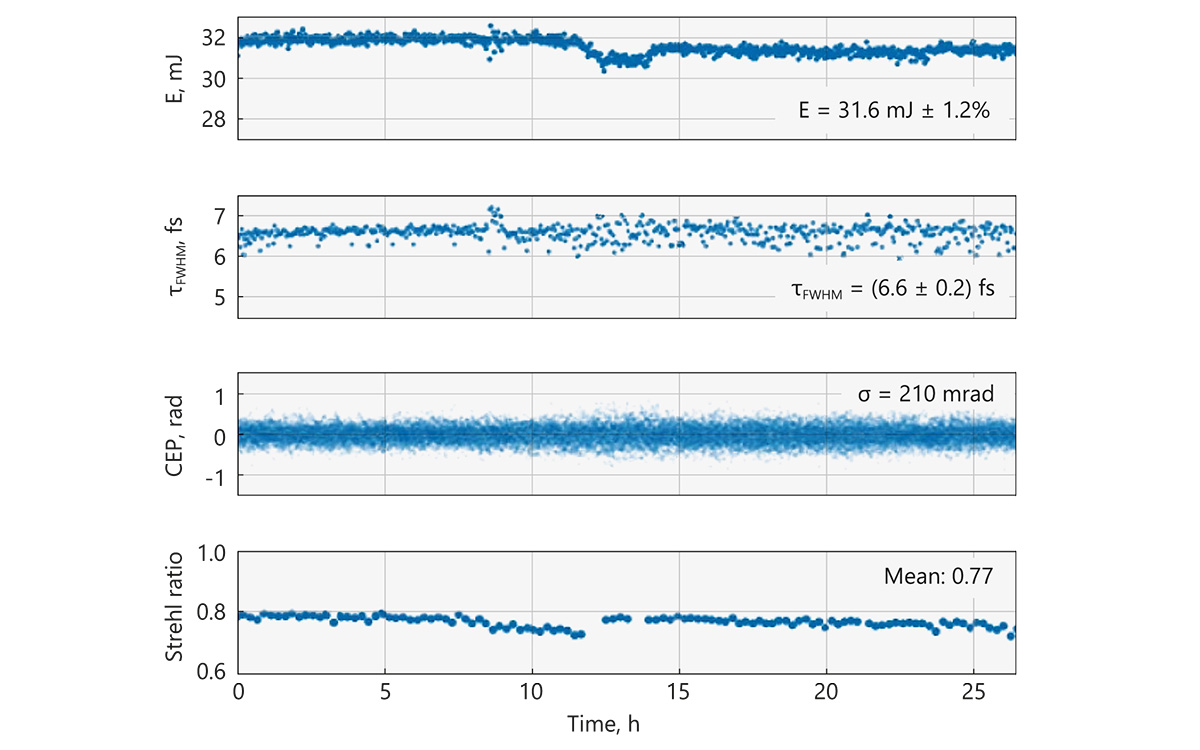

| UltraFlux FF401k-F8-CEP-DMの長時間のエネルギー、パルス幅、CEP安定性、Strehl ratio安定性 (typical) | UltraFlux FF401k-F8-CEP-DMのビームプロファイル(near-field) (typical) |
特長
・ピークパワー： > 15 TW
・パルス幅： sub – 8 fs
・繰り返し周波数： 1 kHz
・出力エネルギー： > 120 mJ
・平均出力： > 120 W
仕様
■ 仕様：UltraFlux Custom
| 主な仕様 1) | UltraFlux FF401k - F8 - CEP | UltraFlux FF1201k - F8 - CEP | |
|---|---|---|---|
| 出力エネルギー | 40 mJ | 120 mJ | |
| ピークパワー | > 5 TW | > 15 TW | |
| 繰り返し周波数 | 1 kHz | ||
| 波長 2) | 900 nm | ||
| パルス幅 | ≤ 8 fs (≤ 3 cycles) | ||
| 出力エネルギー安定性 3) | ≤ 1 % | ||
| 長時間出力ドリフト 4) | ± 1.5 % | ||
| CEP安定性 | ≤ 250 mrad | ||
| ビーム空間プロファイル | スーパーガウシアン 5) | ||
| ビーム径 | ～ 50 mm | ～ 100 mm | |
| ビーム位置安定性 6) | ≤ 20 μrad | ||
| ストレール比 7) | ≥ 0.7 | ||
| コントラスト比 8) | APEC（± 50 ps内） | 1010 : 1 | |
| Pre-pulse（≤ 50 ps） | 1010 : 1 | ||
| Post-Pulse（> 50 ps） | 108 : 1 | ||
| 物理的特性 9) | |||
| レーザーヘッド（幅 x 長さ x 高さ : mm） | 9000 x 5000 x 1200 | 9000 x 9000 x 1200 | |
| アンビリカルケーブル | 最長 10 m | 最長 5 m | |
| 使用要求 10) | |||
| 電源 | 208 / 380 / 400 V、三相、50 / 60 Hz 11) | ||
| 消費電力 12) | ≤ 40 kVA | ≤ 60 kVA | |
| 二次冷却水 | ≤ 30 L/min, 2 bar, ≤ 15 ℃ | ≤ 40 L/min, 2 bar, ≤ 15 ℃ | |
| 室温（周囲の温度） | 22 ± 2 ℃ | ||
| 保管場所 | 15 - 35 ℃ | ||
| 相対湿度（結露しないこと） | ≤ 80 % | ||
| クリーンルームクラス | ISO クラス 7 以上 | ||
「typical」とマークされたパラメータは仕様ではありません。
2)： 中心波長は周波数領域で測定されたスペクトルから出力加重平均周波数として計算。
3)： 安定した環境下で平均出力エネルギーを正規化した値 (RMS、30秒の平均化)。
4)： 周囲環境の温度変化が±2℃以内の時のウォームアップ後8時間測定した値。
5)： near-fieldで6－11次のスーパーガウシアン空間モード。
6)： 集光素子を使用して集光面でのビームの中心位置の動きで評価 (RMS、30秒の平均化)。
7)： デフォーマブルミラーオプションにて可。
8)： 詳細はメーカーのカタログをご参照ください。
9)： システムサイズは仮のもので、お客様のレイアウトやオプションに依存します。
10)： 詳細はメーカーカタログをご参照ください。
11)： 電圧の変動の許容範囲は通常の値から-15% ~ +10%以内です。
12)： 詳細はメーカーカタログをご参照ください。
