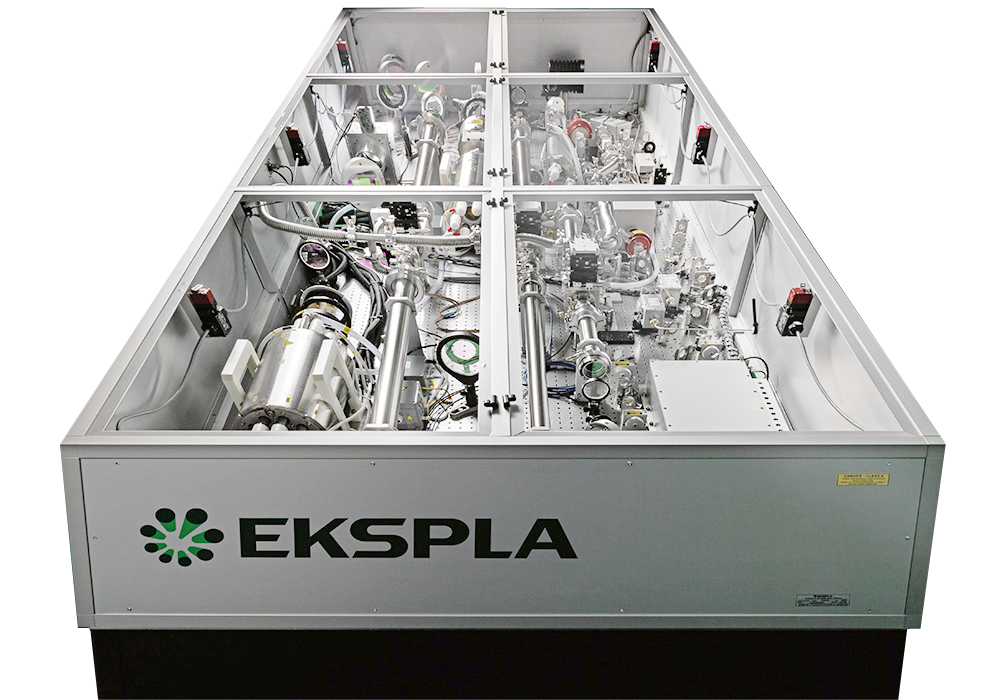

高繰り返しOPCPA波長可変フェムト秒レーザー UltraFlux HR
製品詳細
分野
- イメージング
- バイオ・ライフサイエンス
- その他
メーカー
EKSPLA（リトアニア）
正規代理店概要
UltraFlux HRシリーズはコンパクトな高繰り返し波長可変フェムト秒レーザーです。
本シリーズは新しいOPCPAフロントエンド技術を使用する事により、フェムト秒再生増幅器が不要となり、加えて高いパルスコントラストを得ることが可能です。また長期の安定性を得る為に剛性の高いボードに各種部品は組み込まれています。システムはモジュール式の設計になっており、お客様のご要望に合わせてカスタマイズすることも可能です。
本シリーズのレーザーを使用することで、フェムト秒ポンプ–プローブなど、フェムト秒のレーザーを用いた新しい研究が行なえます。
■ パフォーマンス
 |
 |
 |

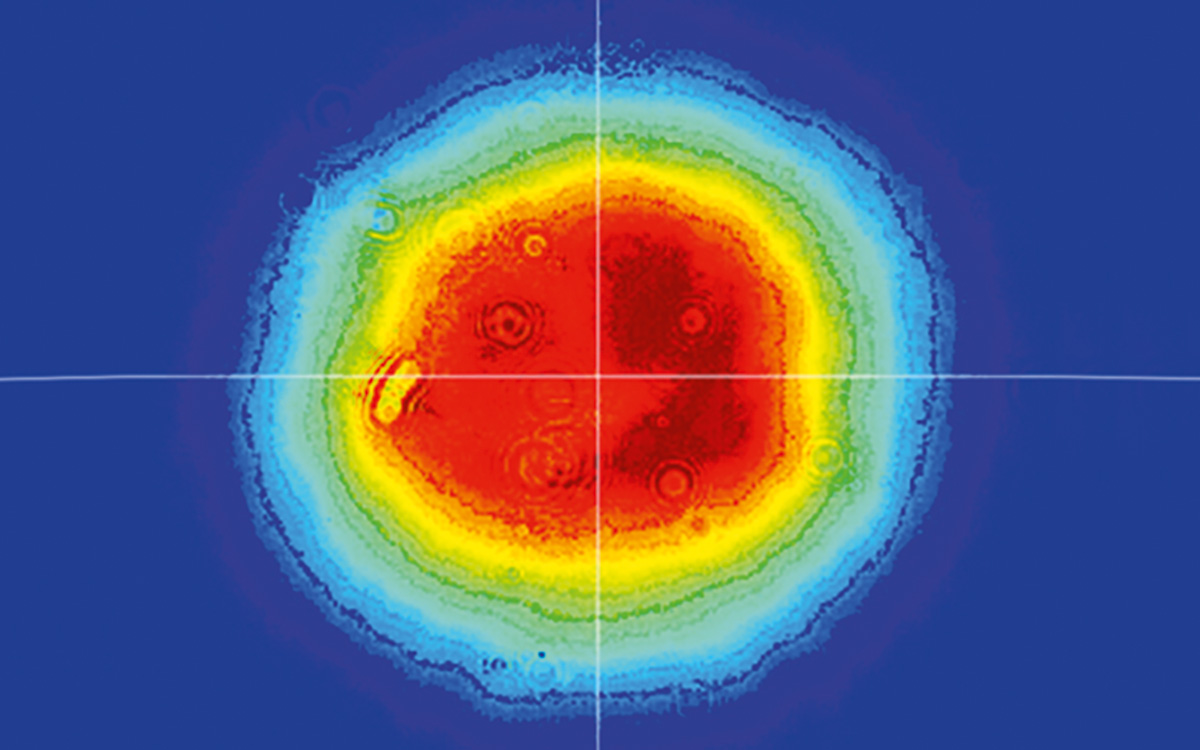

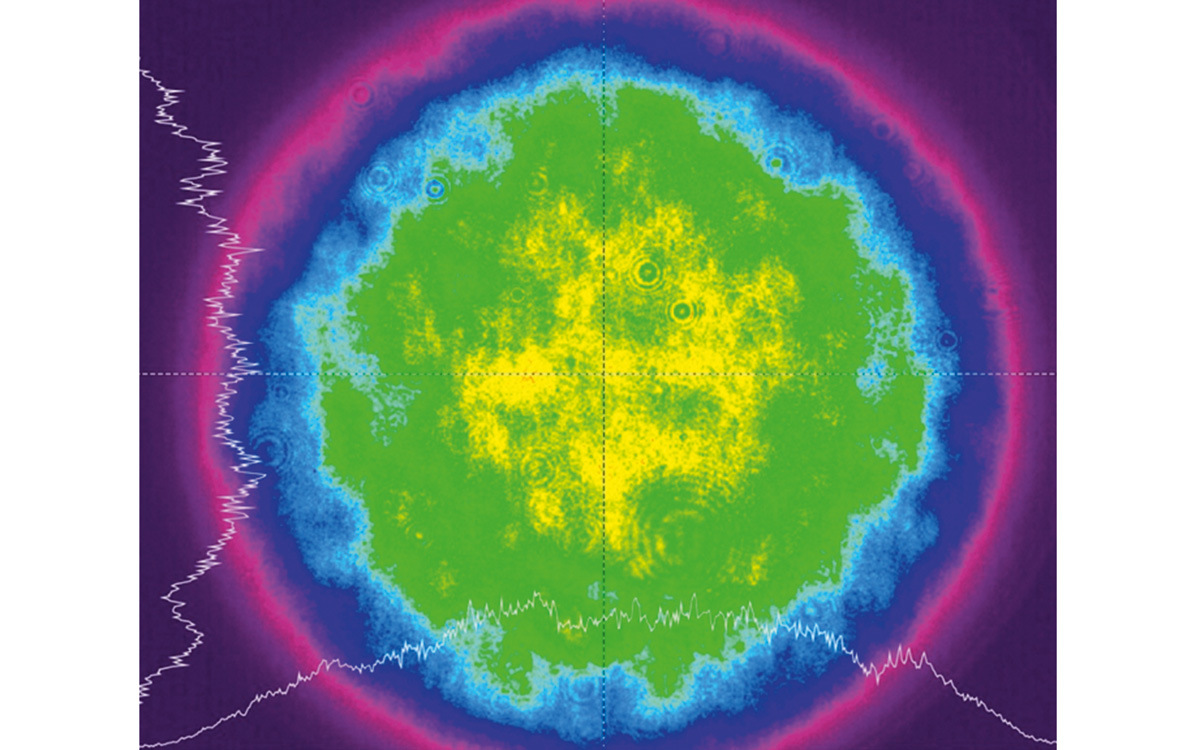

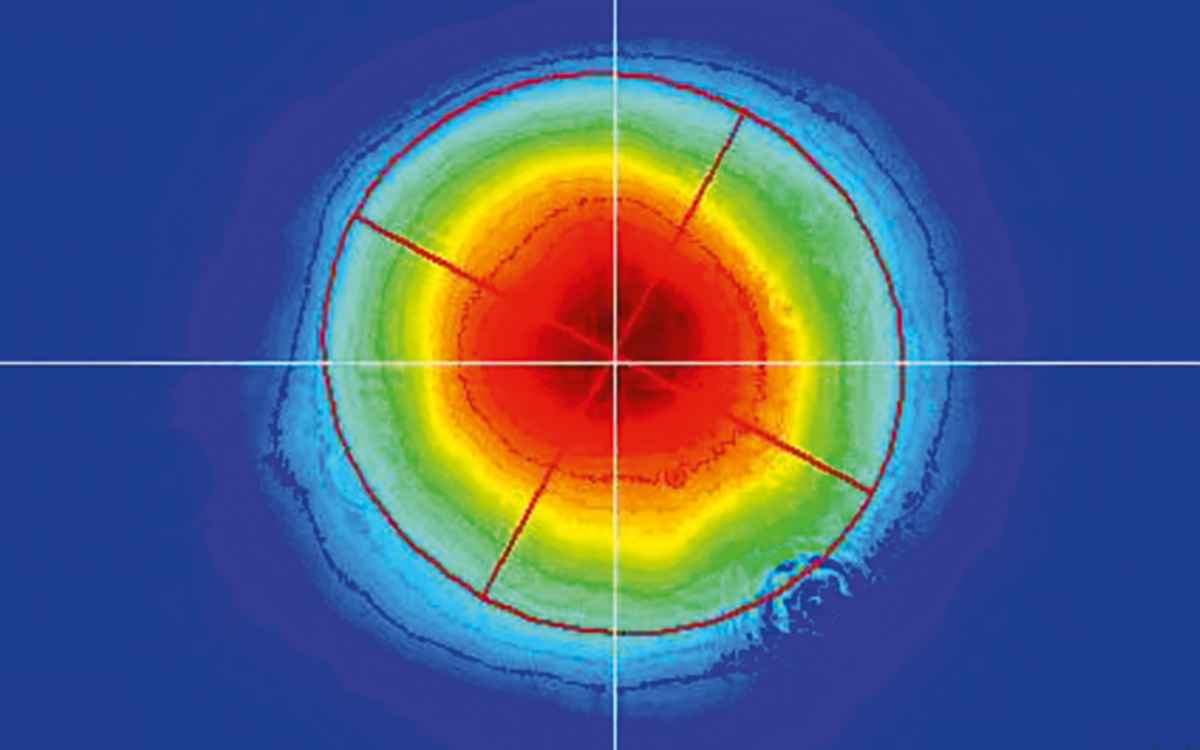

| UltraFlux FT031kのビームプロファイル(near-field) (typical) | UltraFlux FT31kのビームプロファイル(near-field)(typical) | UltraFlux FT61k＆UltraFlux FT141kのビームプロファイル(near-field)(typical) |
 |
 |
 |

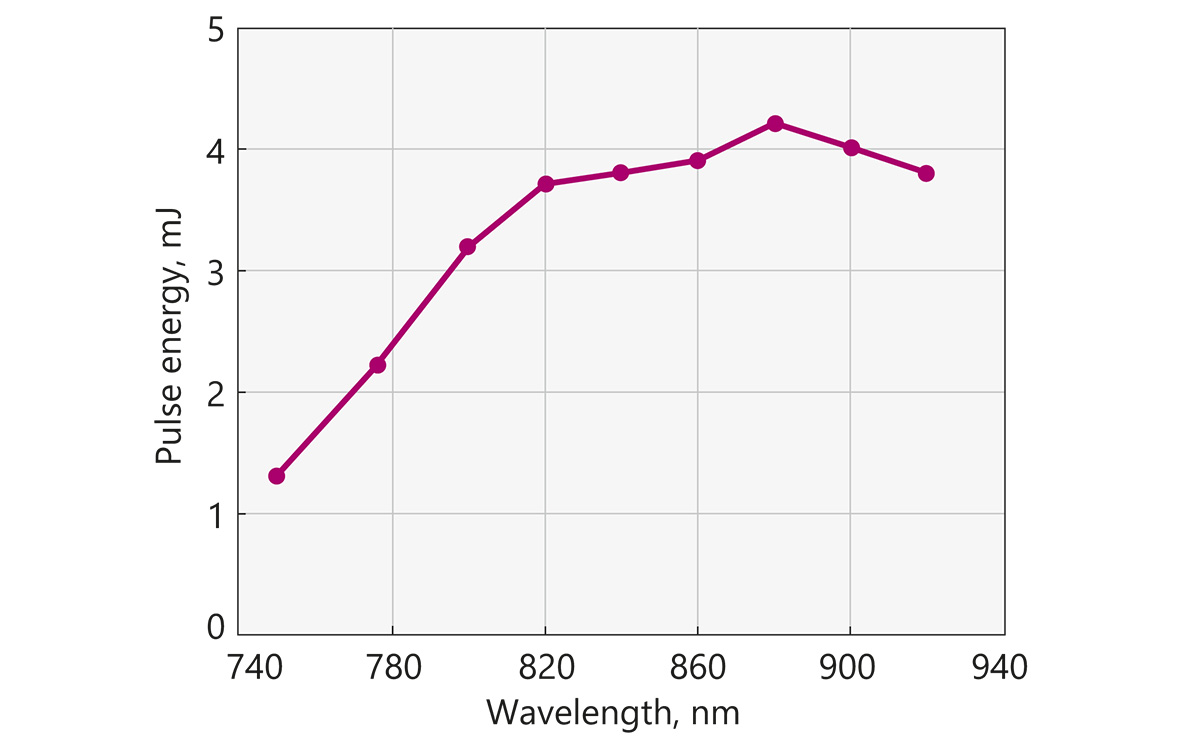

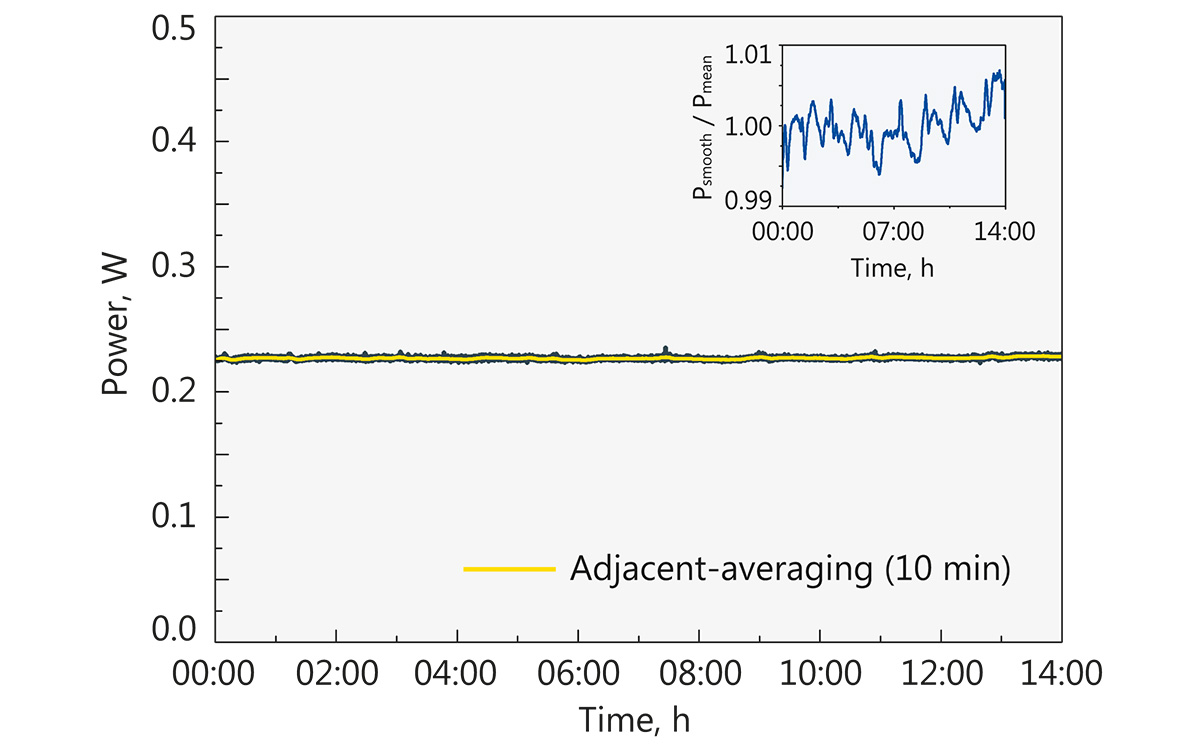

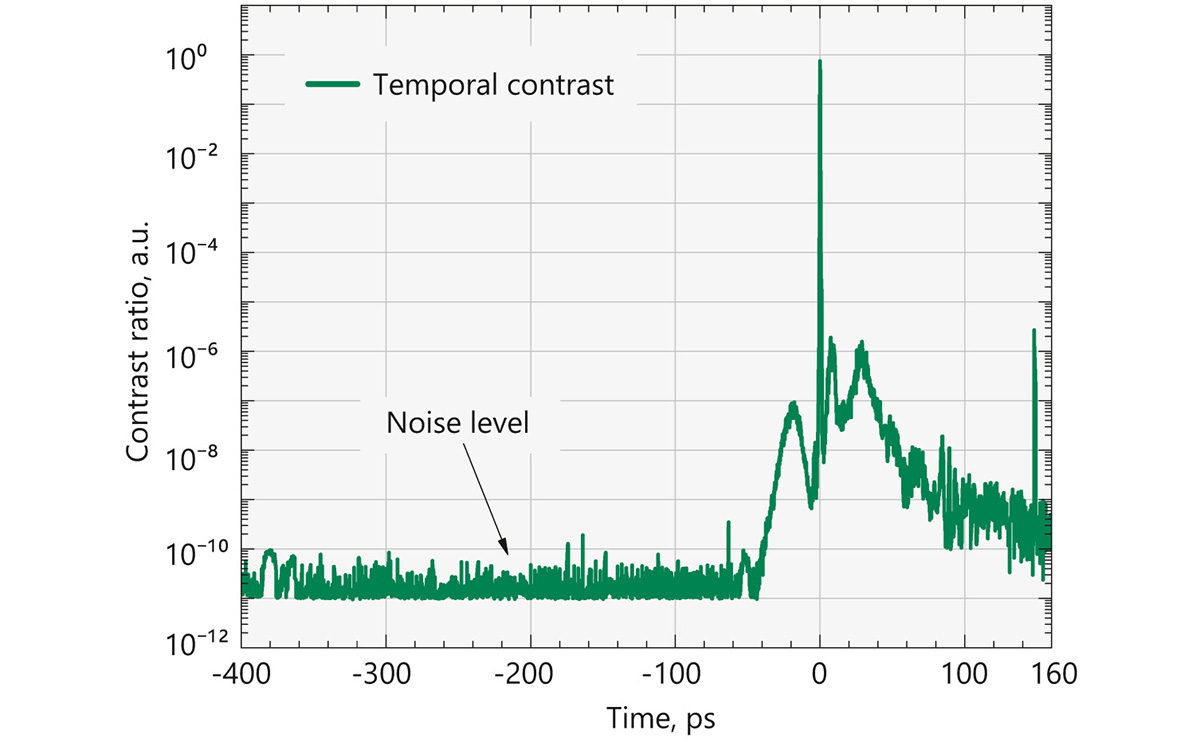

| 平均パワー長時間安定性 @ 800nm | UltraFluxシリーズのコントラスト比(typical) | UltraFlux FT31kの出力エネルギーチューニングカーブ(typical) |
 |
 |

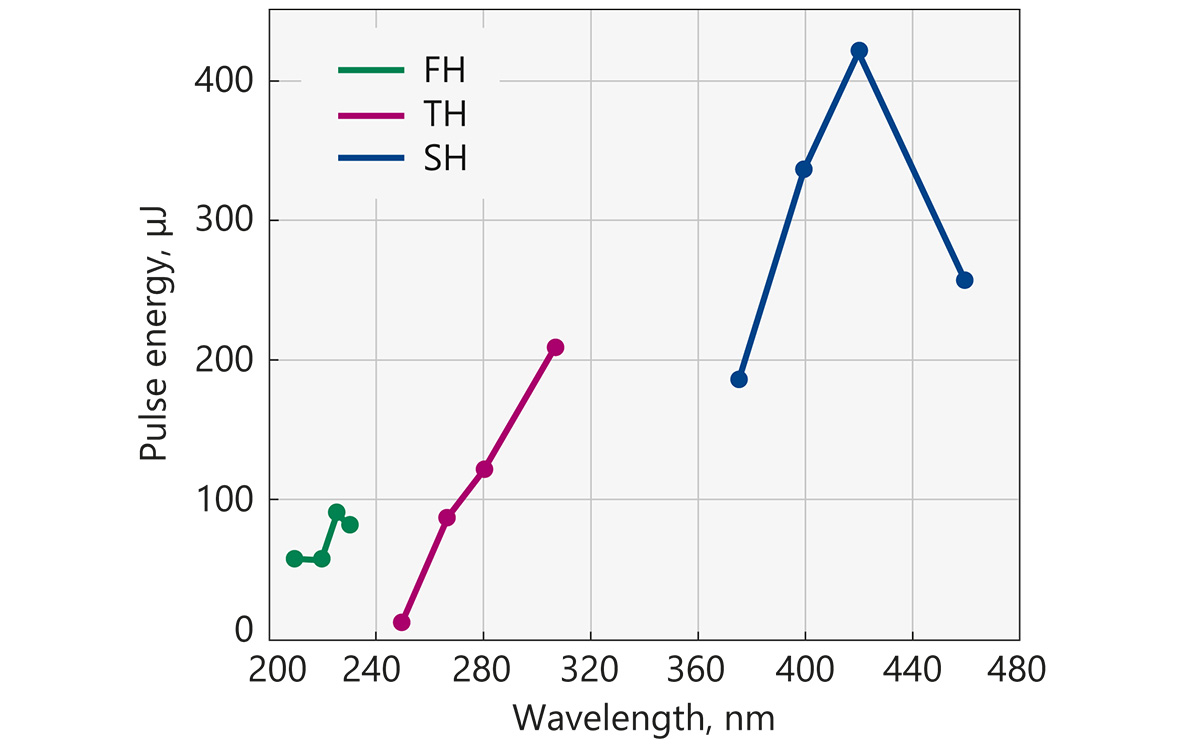

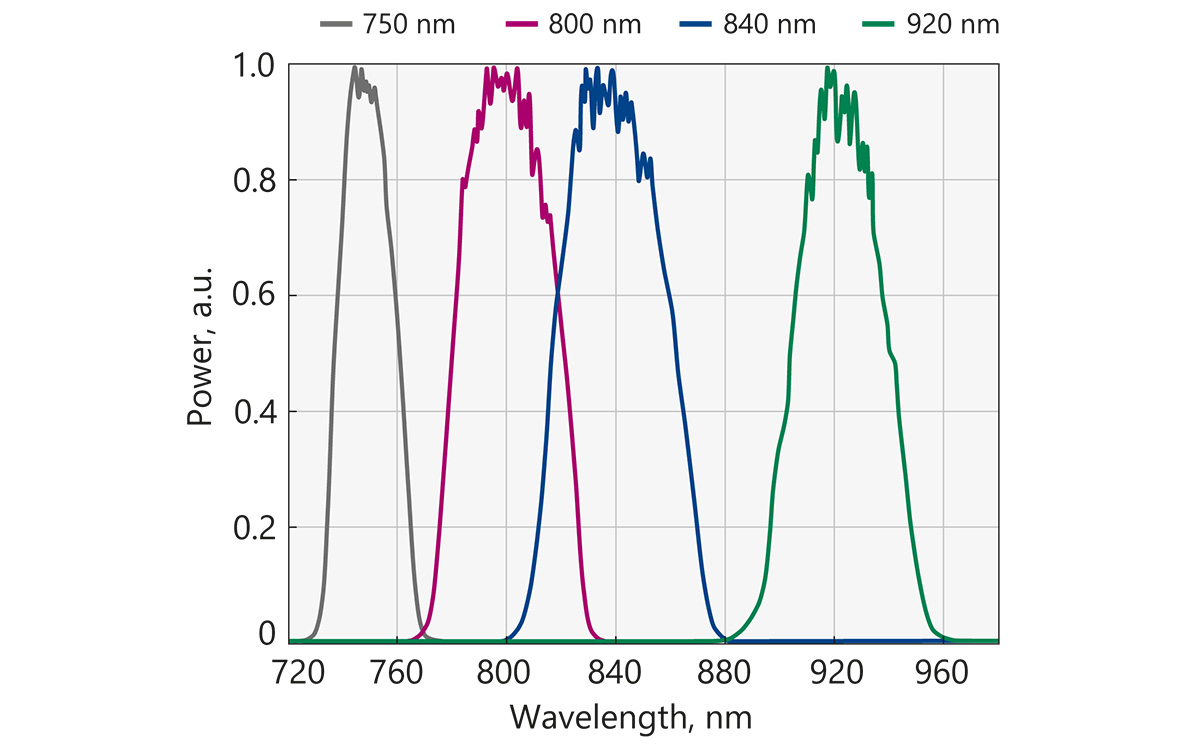

| UltraFlux FT31kの2倍波、3倍波、4倍波の出力エネルギーチューニングカーブ(typical) | UltraFlux FT31kの出力スペクトル(typical) |
特長
・繰り返し周波数：1 kHz
・波長可変範囲：750 nm ~ 960 nm (オプション：700 ~ 1010 nm)
・高調波オプション対応可
・パルス幅：40 ± 20 fs
・最大出力エネルギー：14 mJ @ 1 kHz
仕様
■ 仕様：UltraFlux HEシリーズ
| 主な仕様 1) | UltraFlux FT031k | UltraFlux FT31k | UltraFlux FT61k | UltraFlux FT141k | |
|---|---|---|---|---|---|
| 出力エネルギー | Signal (@840 nm) | 300 μJ | 3 mJ | 6 mJ | 14 mJ |
| SH 2) (@420 nm) | 60 μJ | 0.6 mJ | 1.5 mJ | 3.5 mJ 3) | |
| TH 2) (@280 nm) | 15 μJ | 150 μJ | 0.4 mJ | 1.2 mJ 3) | |
| FH 2) (@210 nm) | 3 μJ | 30 μJ | 100 μJ | 300 μJ 3) | |
| 繰り返し周波数 | 1 kHz | ||||
| 波長可変範囲 | Signal 4) | 750 - 960 nm | |||
| SH 2) | 375 - 480 nm | ||||
| TH 2) | 250 - 320 nm | ||||
| FH 2) | 210 - 230 nm | ||||
| スキャンステップ | Signal | 5 nm | |||
| SH 2) | 5 nm | ||||
| TH 2) | 3 nm | ||||
| FH 2) | 2 nm | ||||
| パルス幅 5) 6) | 40 ± 20 fs | ||||
| パルスエネルギー安定性 7) | ≤ 1.5 % | ≤ 1 % | |||
| 長時間出力ドリフト 8) | ± 1.5 % | ||||
| ビーム空間プロファイル | ガウシアン | スーパーガウシアン 9) | |||
| ビーム径 10) | ~ 2 mm | ~ 5 mm | ~ 7 mm | ~ 15 mm | |
| ビーム位置安定性 11) | ≤ 30 μrad | ||||
| コントラスト比 12) | APEC（±50ps内） | 1010 : 1 | |||
| Pre-pulse（≤ 50 ps） | 108 : 1 | ||||
| Post-Pulse（> 50 ps） | 108 : 1 | ||||
| ジッター 13) | Trig out | ≤ 100 ps | |||
| Pre-Trig out | ≤ 50 ps | ||||
| PLLオプション付 | ≤ 2 ps | ||||
| 偏光 | 直線、水平 | ||||
| 物理的特性 14) | |||||
| レーザーヘッド（幅 x 長さ x 高さ:mm） | 750 x 1200 x 300 | 900 x 1500 x 300 | 900 x 1800 x 300 | 1200 x 2000 x 300 | |
| 電源（幅 x 長さ x 高さ:mm） | 553 x 600 x 850 | 553 x 600 x 1250 | |||
| アンビリカルケーブル 15) | 2.5 m | ||||
| 使用要求 16) | |||||
| 電源 | 200 - 240 VAC、単相、47 - 63 Hz | 208 /380 /400 V、三相、50 / 60 Hz 17) | |||
| 消費電力 18) | ≤ 1 kW | ≤ 2 kW | ≤ 5 kW | ≤ 8 kW | |
| 冷却水 | - | 5 L / 分、2 bar、< 20 ℃ | |||
| 室温（周囲の温度） | 22 ± 2 ℃ | ||||
| 保管場所 | 15 - 35 ℃ | ||||
| 相対湿度（結露しないこと） | ≤ 80 % | ||||
| クリーンルームクラス | ISO クラス 7 以上 | ||||
「typical」とマークされたパラメータは仕様ではありません。
2)： 高調波発振はオプションです。また同時の出力はできません。
3)： 光学部品保護のため最大励起エネルギー10 mJ @ 840 nm。
4)： オプション：700 nm – 1010 nm。
5)： 標準のパルス幅は波長によって変わります。最短のパルス幅は840 nm付近です。
6)： ”F10”オプションによりパルス幅<10fs。ただし波長は固定です。
7)： 安定した環境下で平均出力エネルギーを正規化した値（RMS、60秒の平均化）。
8)： 周囲環境の温度変化が±2℃以内の時のウォームアップ後8時間測定した値。
9)： near-fieldで6－11次のスーパーガウシアン空間モード。
10)： ビーム径はガウシアンの場合シグナル光の1/e2の位置で、スーパーガウシアンの場合FWHMの位置で測定。
11)： 集光素子を使用して集光面でのビームの中心位置の動きで評価（RMS、30秒の平均化）。
12)： 詳細はメーカーのカタログをご参照ください。
13)： Trig out : 3.5V @ 50 Ω、Pre-Trig out : 1 V @ 50 Ω、PLL option : 1 V @ 50 Ω
14)： システムサイズは仮のもので、お客様のレイアウトやオプションに依存します。
15)： ご要望によりフラッシュランプ励起の場合は10 m、LD励起の場合は5 mまで延長できます。
16)： 詳細はメーカーのカタログをご参照ください。
17)： 電圧の変動の許容範囲は通常の値から-15 % ~ +10 %以内です。
18)： 詳細はメーカーのカタログをご参照ください。
