グランテーラー偏光プリズム

製品詳細

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

グランテーラー偏光プリズムは、高い偏光度、高い透過率を持つ天然方解石からなる偏光素子です。
直線偏光の異常光線を透過し、通常光線をハウジングに偏向します。
220 nm〜2300 nmの透過範囲で動作するように設計されています。


特長

・広い対応波長範囲 220~2300 nm
・優れた消光比 1:10-5
・レーザーダメージ閾値 > 0.5 J/cm2, 10 ns pulses@1064 nm


仕様

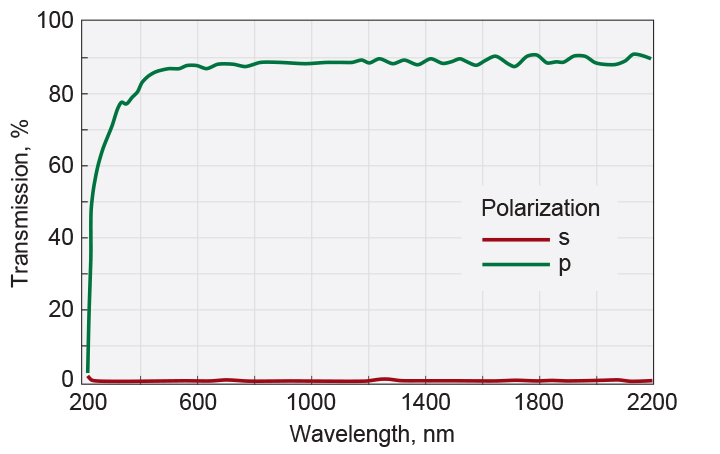

■偏光特性グラフ

■ラインナップ

型名サイズマウント注釈
POL000130812x12 mmなし-
POL0001309Ø 11 mm (開口部)あり、Ø 25.4 mm-
POL0001764Ø 15 mm (開口部)あり、Ø 30 mma-BBO, 260-360 nm
POL0001751Ø 9 mm (開口部)あり、Ø 25.4 mm-

■標準仕様:
仕様
材質Natural calcite
表面精度 (input/exit faces)60-40 scratch & dig (MIL-PRF-13830B)
波面歪曲度λ/4 @ 633 nm
ビーム偏向<10 arcmin
波長範囲220-2300 nm
消光比1:10-5
レーザーダメージ閾値0.5 J/cm2 10 ns pulses @ 1064 nm

製品に関するご質問・御見積など、お気軽にお問い合わせください
