高エネルギー用偏光ビームスプリッター

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

高いダメージ耐性を持つ高出力アプリケーション用偏光ビームスプリッター
優れたダメージ閾値 | 高い消光比
4面に反射防止コートあり | 優れた表面品質


特長

高出力用途の、高いダメージ耐性を持つ偏光ビームスプリッターです。優れた表面品質と高い消光比を特徴とします。4つの外面すべてに反射防止コーティングが施されています。
355、5328001064 nm、または波長範囲420-680 nmおよび700-1080 nmに最適化された6種類からお選びいただけます。

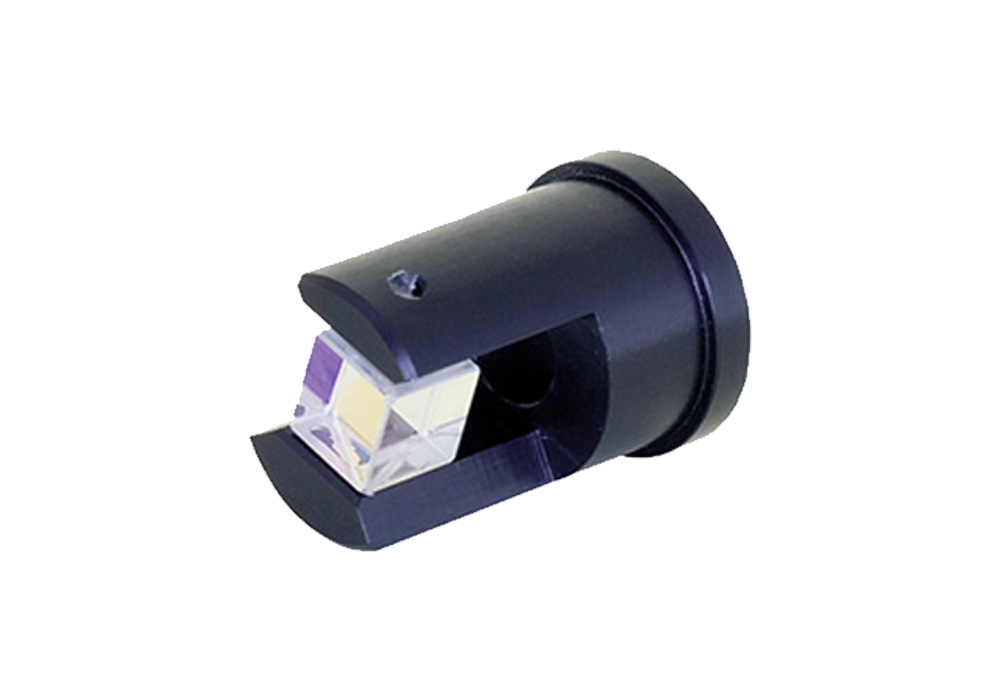

製品はM2Pマウントにマウントされた状態か、マウントなしの状態で提供されます。


・優れたダメージ閾値 >15 J/cm2, 10 ns pulses@1064 nm
・高い消光比 > 1:500
・優れた表面品質 20-10 scratch & dig (MIL-PRF-13830B)


仕様

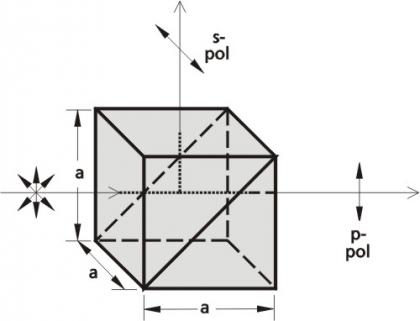

■ 外観図

■ラインナップ

型名動作波長レーザーダメージ閾値
マウントなしモデル
435-1127355 nm>3 J/cm2 @ 355 nm
435-1121532 nm>6 J/cm2 @ 532 nm
435-1122800 nm>8 J/cm2 @ 800 nm
435-11231064 nm>15 J/cm2 @ 1064 nm
436-1121420-680 nm>1 J/cm2 @ 532 nm
436-1123700-1080 nm>2 J/cm2 @ 1064 nm
マウントありモデル
435-1127-M2Ps355 nm>3 J/cm2 @ 355 nm
435-1121-M2Ps532 nm>6 J/cm2 @ 532 nm
435-1122-M2Ps800 nm>8 J/cm2 @ 800 nm
435-1123-M2Ps1064 nm>15 J/cm2 @ 1064 nm
436-1121-M2Ps420-680 nm>1 J/cm2 @ 532 nm
436-1123-M2Ps700-1080 nm>2 J/cm2 @ 1064 nm

■標準仕様:
仕様
材質UV FS
サイズ12.7 x 12.7 x 12.7 mm
サイズ公差±0.2 mm
消光比>1:500
表面品質20-10 scratch & dig (MIL-PRF-13830B)
波面歪曲度λ/10 @ 633 nm
開口部>85% of size
ビーム偏向<3 arcmin
反射@s偏光>99.5%
透過@p偏光>97% for laser line
>90% for broadband
レーザーダメージ閾値>15 J/cm2  10 ns pulses @ 1064 nm
