ローション偏光プリズム

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

常光線を透過・異常光線を屈折させる偏光プリズム
広い波長範囲 200~3500 nm | 優れた消光比 1:10-5


特長

ローション偏光プリズムは、平面偏光を生成するために使用することができます。
互いに接着された2つの複屈折α-BBOプリズムで構成されており、光軸に平行に切られた第1のプリズムで光を受け取り、光軸に直角に面する第2のプリズムで常光線を透過させますが、異常光線は屈折されるため、各偏光状態で光を分離させることができます。
紫外領域を含んだ広い波長範囲で使用することができます。


・優れた消光比 : 1:10-5
・広い波長範囲 : 200~3500 nm


仕様

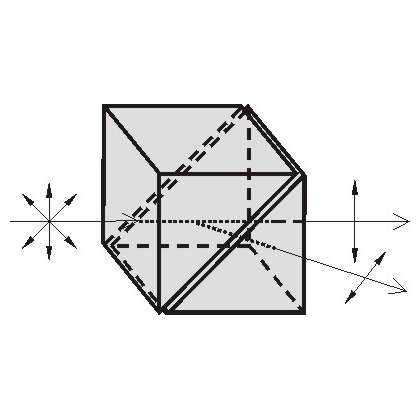

■ 外観図

■ラインナップ

型名マウント外径 Ø, MM開口部 Ø, MM
455-2108ø25.4 mmca ø8.0 mm
455-2110ø25.4 mmca ø10.0 mm
455-2115ø30.0 mmca ø15.0 mm

■標準仕様:
仕様
材質α-BBO
波長範囲200-3500 nm
消光比1:10-5
表面品質20-10 scratch & dig (MIL-PRF-13830B)
波面歪曲度λ/4 @ 633 nm
ビーム偏向<3 arcmin
分離角8-14 deg (8 deg @1064nm)
コーティングSingle layer MgF2
マウントBlack anodized aluminium
