AFM/SPM用高アスペクト比プローブ Whiskerプローブ

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • 教育

メーカー

Tipsnano(エストニア)

正規代理店

概要

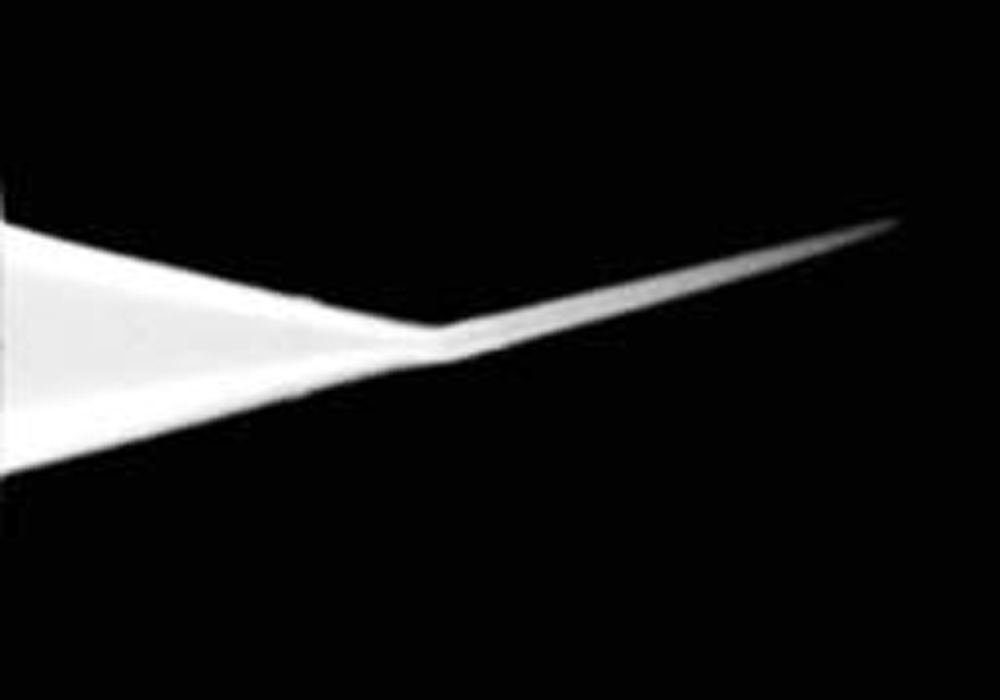

ティップ先端に傾斜角度で延伸したティップを持つAFM/SPM用プローブ
曲率半径 <10nm(typical) | 反射側Auコーティング
10°または20°のティップ傾斜角度 | 深い溝、垂直な側壁の測定に有効


特長

原子間力顕微鏡(AFM)、走査型プローブ顕微鏡(SPM)用のプローブです。
ティップ先端に、10°または20°の傾斜角度で延伸したティップを持つプローブです。
標準のカンチレバーでは測定は難しい、ギャップが狭い異常なプロファイルの表面も、チップの先端が細長い本プローブでは測定が可能です。特に、深い溝、垂直な側壁のあるサンプルの測定に有効です。


・レーザーシグナル増強用のAu反射コーティングあり
・ティップ傾斜角度 10°、20°
・深い溝、垂直な側壁のあるサンプルの測定に有効
5本セット


仕様

■ 基本仕様

型名ティップ曲率半径, nm反射コート共振周波数, kHz力定数, N/mWhisker長, μm傾斜角度
Typical保証値mintypicalmaxmintypicalmax
CSC05_10< 10-Au822390.010.110.50.4 ± 0.210°
CSC05_20< 10-822390.010.110.50.4 ± 0.220°
NSC05_10< 10-1402403903.111.837.6 1 ± 0.210°
NSC05_20< 10-1402403903.111.837.6 1 ± 0.220°
