AFM/SPM用高アスペクト比プローブ PHAプローブ

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • 教育

メーカー

Tipsnano(エストニア)

正規代理店

概要

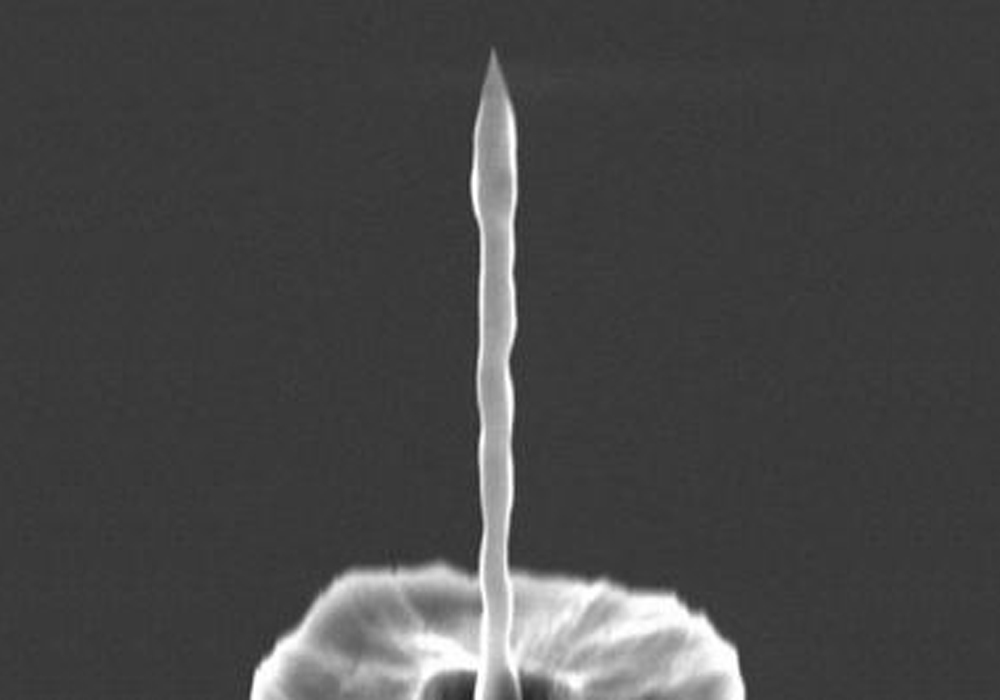

ドリルのような細長いティップ形状を持つAFM/SPM用プローブ
曲率半径 58 nm(typical) | 反射側Auコーティング
深い溝、垂直な側壁の測定に有効 | 1本で2種の測定に対応


特長

原子間力顕微鏡(AFM)、走査型プローブ顕微鏡(SPM)用のプローブです。
ドリルのような細長いティップ形状と優れた曲率半径を持つプローブで、微小物体やナノ粒子イメージングに適します。
直径300~700nmの細長い円筒形状のティップにより、深い溝、垂直な側壁のあるサンプルの測定に有効です。


・優れた曲率半径 5~8 nm (typical)
・ドリルのような細長い特長的なティップ形状
・深い溝、垂直な側壁のあるサンプルの測定に有効
・レーザーシグナル増強用のAu反射コーティングあり
・共振周波数・力定数のばらつきを抑制
・高アスペクト比ティップ
1本のプローブに2種のカンチレバーが付属
15本セット、50本セット


仕様

■ 基本仕様

型名ティップ曲率半径, nm反射コート共振周波数, kHz力定数, N/mティップ全長, μm
Typical保証値mintypicalmaxmintypicalmax
PHA_NCA43959< 10Au21023526091215≥ 8
B43959< 101251401552.53.54.5
