広帯域薄膜レーザーポラライザー

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

AOI = 70°でs偏光成分とp偏光成分を分離
偏光効率 Rs / Tp> 99.5 / 95.0% | 消光比 >2001
サイズ 2060 mm | 波長範囲 750-850nm, 980-1080nm


特長

この広帯域用偏光子は、70度の広い入射角(AOI)でs偏光成分とp偏光成分を広い波長範囲で分離します。 この偏光子は、フェムト秒レーザーのキャビティ外減衰器として、高出力レーザーシステム用に設計されています。 偏光子は、UV溶解石英から作られ、高いレーザーダメージ閾値(最大50 mJ / cm2)を持ちます。


仕様

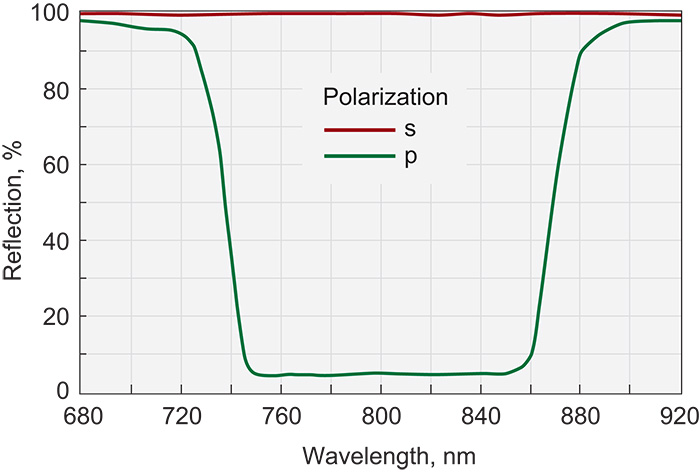

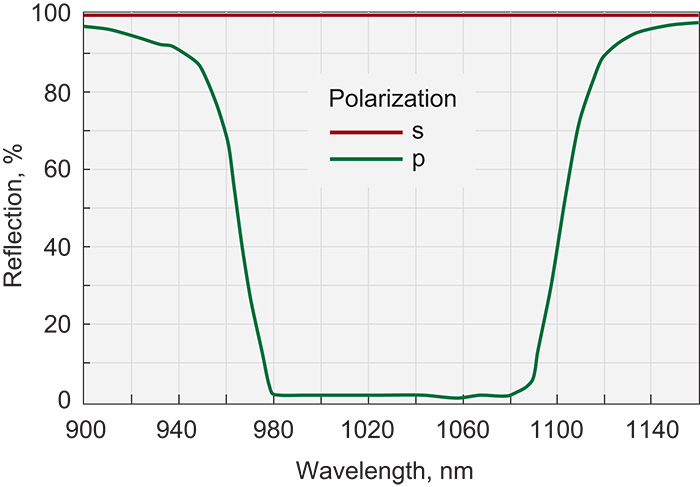

■ 偏光特性グラフ例

420-1696BBi70 420-1698BBi70

■ ラインナップ

型名寸法厚み動作波長範囲
420-1696BBi7020 x 60 mm4 mm750 - 850 nm
420-1698BBi7020 x 60 mm4 mm980 - 1080 nm

■標準仕様
仕様
基盤材質UV FS
標品品質20-10 scratch & dig
透過波面歪曲度λ/10 @ 633nm
開口部> 90% of the diameter
入射角70 ° ± 2 °
平行度< 30 arcsec
レーザーダメージ閾値50 mJ/cm2, 50 fsec, 50 Hz @ 800 nm
消光比Tp:Ts > 200:1
偏光効率Rs/Tp > 99.5/95.0%
