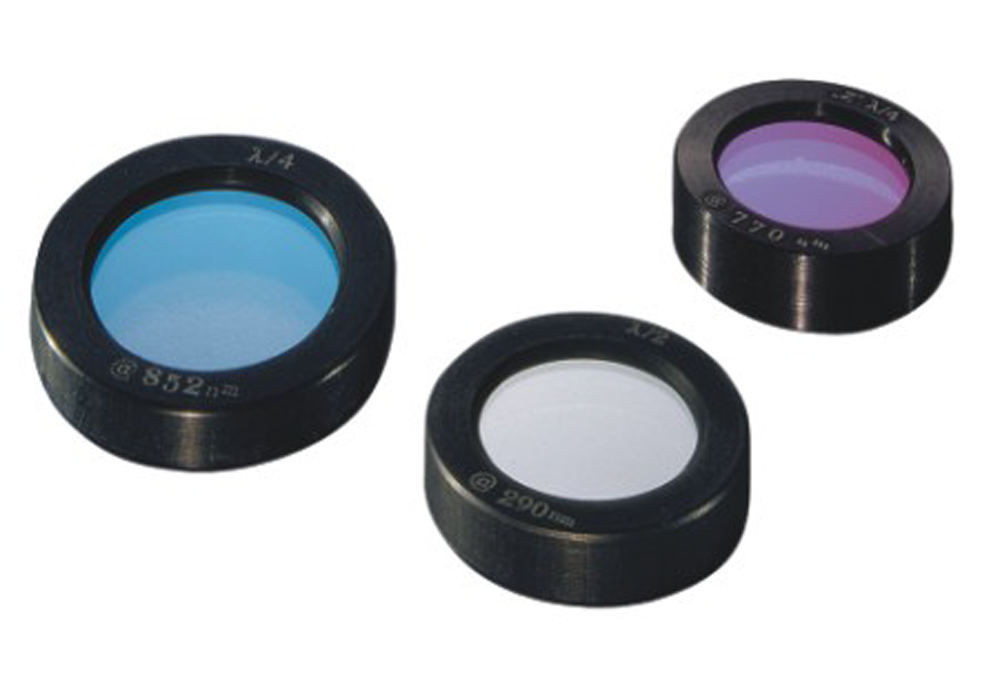

ゼロオーダー波長板 (光学接合モデル)

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

高出力・低出力レーザーのどちらにも適したゼロオーダー波長板
中心波長 : 244~1550 nm  |  高出力・低出力レーザーの両方に好適
豊富な波長ラインナップ  |  低価格


特長

本製品は、異なる厚さに研磨された2つの薄い波長板から作製されています。直交する2つの偏光成分に位相差をつけ、入射偏光の状態を変えるために使用します。
波長に対するリターデーションエラーが減少するため、色素レーザーまたはレーザーダイオードのアプリケーションに役立ちます。
λ/ 2板は偏光方向を90°回転させ、λ/ 4板は直線偏光を円偏光ないし円偏光を直線偏光に変換します。

透過率を最大にするために波長板の両側に多層誘電体反射防止コーティングを施しています。


・高出力・低出力レーザーの両方に好適
・位置合わせ容易
・広い温度許容幅
・広い波長バンド幅
λ/ 2λ/ 42種を用意
・低価格


仕様

■ラインナップ

型名波長リタデーション直径開口部マウント
λ/2モデル
460-42011550 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4201D121550 nmλ/2ø 12.7 mmø 11 mmなし
460-42051064 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4205D121064 nmλ/2ø 12.7 mmø 11 mmなし
460-42061053 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-42081030 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4208D121030 nmλ/2ø 12.7 mmø 11 mmなし
460-4210950 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4213852 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4213D12852 nmλ/2ø 12.7 mmø 11 mmなし
460-4215800 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4215D12800 nmλ/2ø 12.7 mmø 11 mmなし
460-4220780 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4220D12780 nmλ/2ø 12.7 mmø 11 mmなし
460-4221770 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4225633 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4225D12633 nmλ/2ø 12.7 mmø 11 mmなし
460-4228589 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4230532 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4230D12532 nmλ/2ø 12.7 mmø 11 mmなし
460-4231527 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4232515 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4232D12515 nmλ/2ø 12.7 mmø 11 mmなし
460-4233488 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4233D12488 nmλ/2ø 12.7 mmø 11 mmなし
460-4235400 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4235D12400 nmλ/2ø 12.7 mmø 11 mmなし
460-4240355 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4240D12355 nmλ/2ø 12.7 mmø 11 mmなし
460-4241343 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4241D12343 nmλ/2ø 12.7 mmø 11 mmなし
460-4245266 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4245D12266 nmλ/2ø 12.7 mmø 11 mmなし
460-4246257 nmλ/2ø 20 mmø 17 mmø 25.4 mm
460-4246D12257 nmλ/2ø 12.7 mmø 11 mmなし
460-4248244 nmλ/2ø 20 mmø 17 mmø 25.4 mm
λ/4モデル
460-44011550 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4401D121550 nmλ/4ø 12.7 mmø 11 mmなし
460-44051064 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4405D121064 nmλ/4ø 12.7 mmø 11 mmなし
460-44061053 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-44081030 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4408D121030 nmλ/4ø 12.7 mmø 11 mmなし
460-4410950 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4413852 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4413D12852 nmλ/4ø 12.7 mmø 11 mmなし
460-4415800 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4415D12800 nmλ/4ø 12.7 mmø 11 mmなし
460-4420780 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4420D12780 nmλ/4ø 12.7 mmø 11 mmなし
460-4421770 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4425633 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4425D12633 nmλ/4ø 12.7 mmø 11 mmなし
460-4428589 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4430532 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4430D12532 nmλ/4ø 12.7 mmø 11 mmなし
460-4431527 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4432515 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4432D12515 nmλ/4ø 12.7 mmø 11 mmなし
460-4433488 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4433D12488 nmλ/4ø 12.7 mmø 11 mmなし
460-4435400 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4435D12400 nmλ/4ø 12.7 mmø 11 mmなし
460-4440355 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4440D12355 nmλ/4ø 12.7 mmø 11 mmなし
460-4441343 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4445D12343 nmλ/4ø 12.7 mmø 11 mmなし
460-4445266 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4445D12266 nmλ/4ø 12.7 mmø 11 mmなし
460-4446257 nmλ/4ø 20 mmø 17 mmø 25.4 mm
460-4446D12257 nmλ/4ø 12.7 mmø 11 mmなし
460-4448244 nmλ/4ø 20 mmø 17 mmø 25.4 mm

■標準仕様:

仕様
材質単結晶石英
光軸リターダー外周のファセットに対して垂直
開口部Φ 17 mm
(その他のサイズはご相談ください。)
リングマウント外径25.4 mm +0.0/ -0.2 mm
波長板厚み1.5-2.5 mm
波面歪曲度λ/10 @ 633 nm
平行度< 10 arcsec
ARコーティングR < 0.4%
レーザーダメージ閾値>0.5 J/cm2 @ 10 nsec, 1064 nm (typical)
