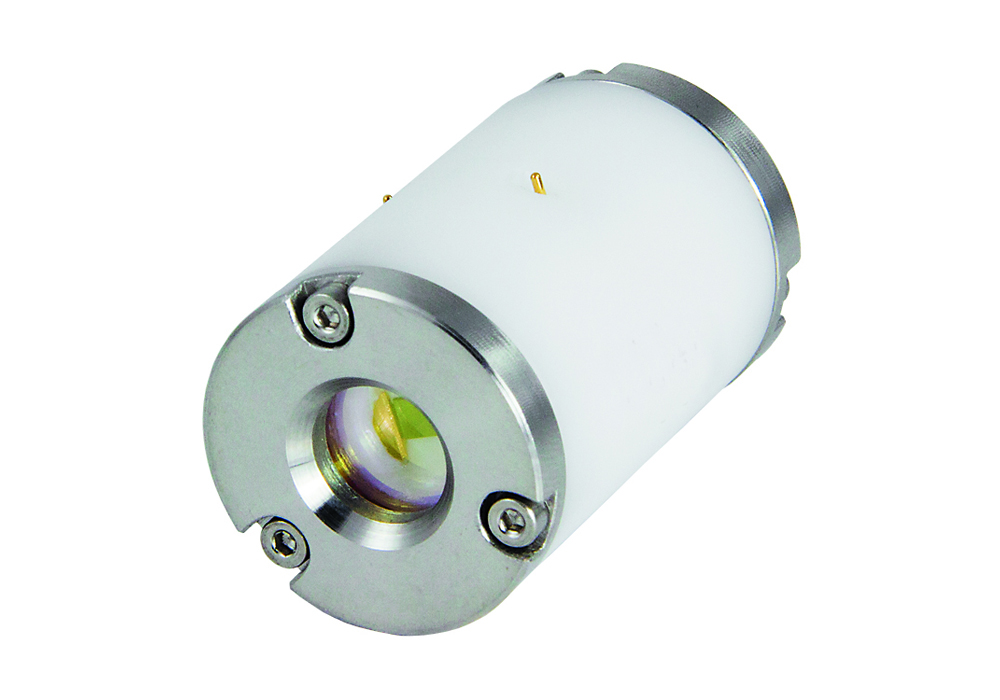

KTPポッケルスセル

製品詳細

検討リストに追加する

分野

  • 計測
  • 教育
  • OEM/組込み
  • 装置開発
  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

通過するレーザー光の偏光状態を電圧印加で制御可能な電気光学結晶
対応中心波長 1064nm | 開口部 Φ3.57.5 mm
透過率 > 98% | コントラスト比 >1500


特長

KTPポッケルスセルは電気光学結晶の一種で、ポッケルスセルの電極に電圧が印加されたときに、通過する光の偏光状態を変化させることができます。
特別に成長させた高抵抗率KTP結晶をベースに作製されています。KTP結晶は、良好な光学的均一性が高く、また高いダメージ閾値を有します。KTPポッケルスセルを高負荷サイクルで動作させることや、より長い時間にわたって高電圧を維持することも可能です。
高繰り返し周波数レーザー(1 kHz1 MHz)Qスイッチングや、パルスピッキングに使用できます。


・低い電圧要件
・高負荷サイクルでも動作可能


■ 用途
・高繰り返し周波数レーザー(1 kHz1 MHz)Qスイッチング
・パルスピッキング


仕様

■ 仕様 : KTPポッケルスセルシリーズ

型名:KTPポッケルスセルPCK4PCK4-OPCK6PCK6-O
開口部 (mm)Φ 3.5Φ 5.5
結晶サイズ (W x H x L, mm)4 x 4 x 106 x 6 x 10
結晶数22
λ/2印加電圧 (kV DC)< 1.8< 2.5
対応波長 (nm)1064
キャパシタンス (pF)4< 6
光透過率 (%)> 98> 98
コントラスト比> 1:500> 1:500
セルサイズ ( mm)Ø25.4 x 42.225 x 11.1 x 7.5Ø25.4 x 42.225 x 13.8 x 10.6
