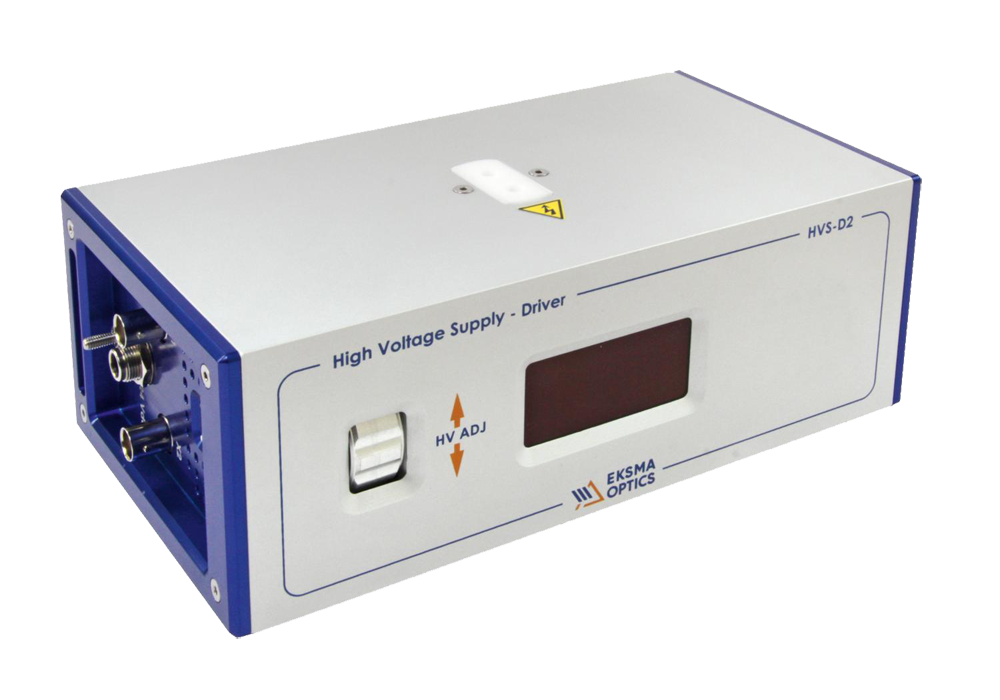

高電圧ポッケルスセルドライバー HVSシリーズ

製品詳細

分野

  • OEM/組込み
  • 装置開発
  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

高電圧ポッケルスセルドライバーHVSシリーズは、最大 9.8 kVのHV動作電圧を特長としています。
HVパルスの立ち上がり時間と立ち下がり時間が短く、繰返し速度が速いという特徴があります。
ドライバボードの上部に高圧電源が統合され、ユニット全体がコンパクトに設計されています。


特長

・HVパルス振幅 最大9.8 kV
・HVパルス幅 最小30 ns
・HVパルス振幅倍増レイアウト
・繰返しレート 最大10 kHz
・高圧電源との統合が容易
・1または2トリガーパルス制御モードの切替可能


仕様

型番最大動作電圧繰返し周波数高圧電源
HVS-D2-10-4.24.2 kV10 kHz内蔵
HVS-D2-5-5.55.5 kV5 kHz内蔵
HVS-D2-3-8.68.5 kV3 kHz内蔵
HVS-D2-2.5-9.89.8 kV2.5 kHz内蔵

●仕様
型番HVS-D2-10-4.2HVS-D2-5-5.5HVS-D2-3-8.6HVS-D2-2.5-9.8
最大出力パルス振幅4.2 kV5.5 kV8.6 kV9.8 kV
出力極性バイポーラ
HV パルス立ち上がり時間 (typical)6 ns7 ns10.5 ns12 ns
HVパルス立ち下がり時間 (typical)6 ns7 ns9.5 ns10.5 ns
HV パルス幅30...3000 ns35...2000 ns
最大 HV 繰返し周波数10 kHz5 kHz3 kHz2.5 kHz
HVパルス遅延30 ns
外部トリガパルス振幅の要件3.5...5 V (50 Ω load)
外部トリガパルス立ち上がり時間の要件≤ 10 ns≤ 5 ns
制御1 または 2 つの外部トリガパルスによる、工場出荷時のプリセット
高圧電源(内蔵)2.1 kV, 5 W2.8 kV, 5 W4.4 kV, 5 W5.0 kV, 5 W
電圧制御限界Umax –1 kV to Umax (内部トリマー); 40% Umaxx to Umax (CAN)
出力電圧制御オプション内部トリマーポテンショメータまたはCANインターフェース(CAN-USBコンバータが必要)
主電源電圧90 to 264 V AC, 47 – 63 Hz
寸法(幅×長さ×高さ)80 × 120 × 225 mm
