DKDPポッケルスセル
製品詳細
分野
- 計測
- 教育
- 装置開発
- その他
メーカー
EKSMA Optics（リトアニア）
正規代理店概要
DKDPポッケルスセルは電気光学結晶の一種で、ポッケルスセルの電極に電圧が印加されたときに、通過する光の偏光状態を変化させることができます。
400～1.1μｍまでのQスイッチアプリケーションによく使用され、フラッシュランプ励起Nd:YAGレーザー、ルビーレーザー、低繰り返し周波数のDPSSレーザーのほとんどで使用されています。
DKDP結晶は、高レーザー出力耐性のある誘電体ＡＲコーティングを有します。また、PC12SRおよびD-compactシリーズには耐用年数と保護の改善のためのARコーティングされたウィンドウがあります。
特長
・広透過範囲 400～1100 nm
・低損失
・コンパクトサイズ
■ 用途
・レーザー共振器のQスイッチ
・再生増幅器制御
・キャビティダンピング
仕様
■ 仕様 ： DKDPポッケルスセルシリーズ
| スタンダード角型 DKDP ポッケルスセル | PC5S-1064 | PC5D-1064 | PC10S-1064 | |
|---|---|---|---|---|
| 開口部 (mm) | 4.5 x 4.5 | 4.5 x 4.5 | 9.5 x 9.5 | |
| 結晶サイズ (W x H x L, mm) | 5 x 5 x 16 | 5 x 5 x 16 | 10 x 10 x 25 | |
| 結晶数 | 1 | 2 | 1 | |
| λ/2印加電圧 @ 1064 nm (kV DC) | < 6.5 | < 3.4 | < 6.8 | |
| キャパシタンス (pF) | 1.5 | 3 | 4 | |
| 光透過率 (%) | > 97 | > 97 | > 97 | |
| コントラスト比 *1 | > 1:2000 | > 1:1000 | > 1:2000 | |
| セルサイズ (mm) | 18 x 14 x 25 | 23 x 16 x 52 | 22 x 18 x 33 | |
| スタンダード丸型 DKDP ポッケルスセル | PC12SR-1064 | PC12SR-532 | PC12SR-694 | |
|---|---|---|---|---|
| 開口部 (mm) | Ø 11 | Ø 11 | Ø 11 | |
| 結晶サイズ (W x H x L, mm) | Ø 12 x 24 | Ø 12 x 24 | Ø 12 x 24 | |
| 結晶数 | 1 | 1 | 1 | |
| λ/2印加電圧 | @1064 nm | @532 nm | @694 nm | |
| < 6.8 kV DC | < 3.5 kV DC | < 4.5 kV DC | ||
| キャパシタンス (pF) | 6 | 6 | 6 | |
| 光透過率 (%) | > 97 | > 96 | > 97 | |
| コントラスト比 *1 | > 1:2000 | > 1:2000 | > 1:2000 | |
| セルサイズ (mm) | Ø 35 x 41.4 | Ø 35 x 41.4 | Ø 35 x 41.4 | |

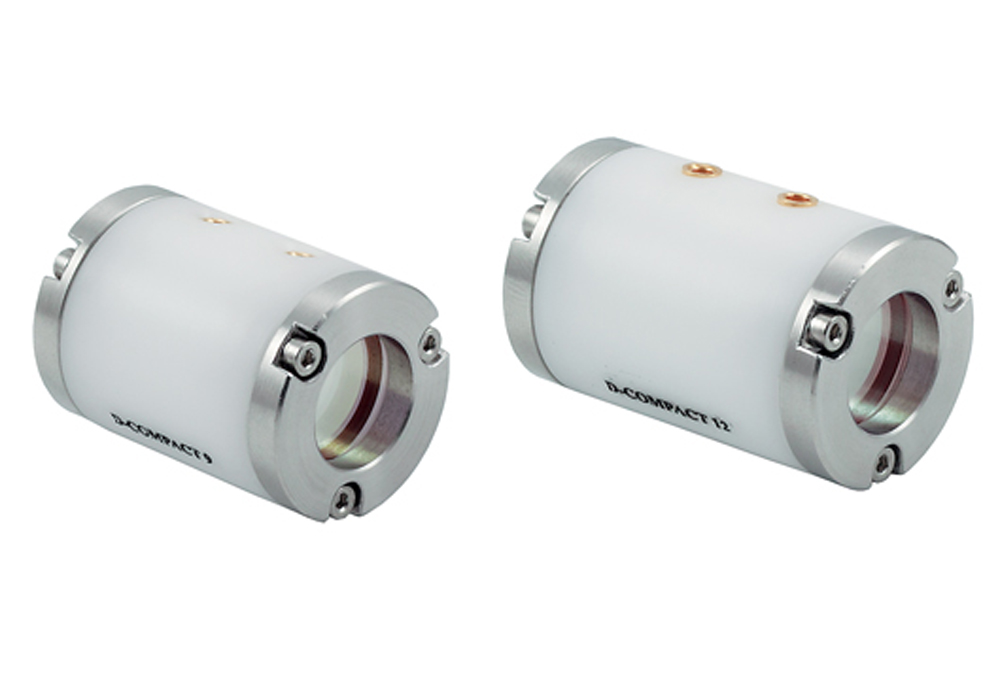

| コンパクト DKDP ポッケルスセル | D-Compact/9-1064 | D-Compact/12-1064 | |
|---|---|---|---|
| 開口部 (mm) | Ø8 | Ø11 | |
| 結晶サイズ (W x H x L, mm) | Ø9 x 20 | Ø12 x 24 | |
| 結晶数 | 1 | 1 | |
| λ/2印加電圧 @ 1064 nm (kV DC) | < 6.8 | < 6.8 | |
| キャパシタンス (pF) | 6 | 6 | |
| 光透過率 (%) | > 97 | > 97 | |
| コントラスト比 *1 | > 1:2000 | > 1:2000 | |
| セルサイズ (mm) | Ø25.4 x 35 | Ø25.4 x 39 | |
| ミニ DKDP ポッケルスセル | D-mini/8-800 | D-mini/9-1064 | |
|---|---|---|---|
| 開口部 (mm) | Ø7 | Ø8 | |
| 結晶サイズ (W x H x L, mm) | Ø8 x 12 | Ø9 x 20 | |
| 結晶数 | 1 | 1 | |
| λ/2印加電圧 | @ 800 nm nm | @ 1064 nm | |
| < 5 kV DC | < 6.8 kV DC | ||
| キャパシタンス (pF) | 3 | 6 | |
| 光透過率 (%) | > 97 | > 97 | |
| コントラスト比 *1 | > 1:2000 | > 1:2000 | |
| セルサイズ (mm) | Ø19 x 19 | Ø19 x 25.4 | |
