小型ビームプロファイラー BeamPro compact footprintシリーズ

製品詳細

分野

  • 分析・検査

メーカー

Femto Easy(フランス)

正規代理店

概要

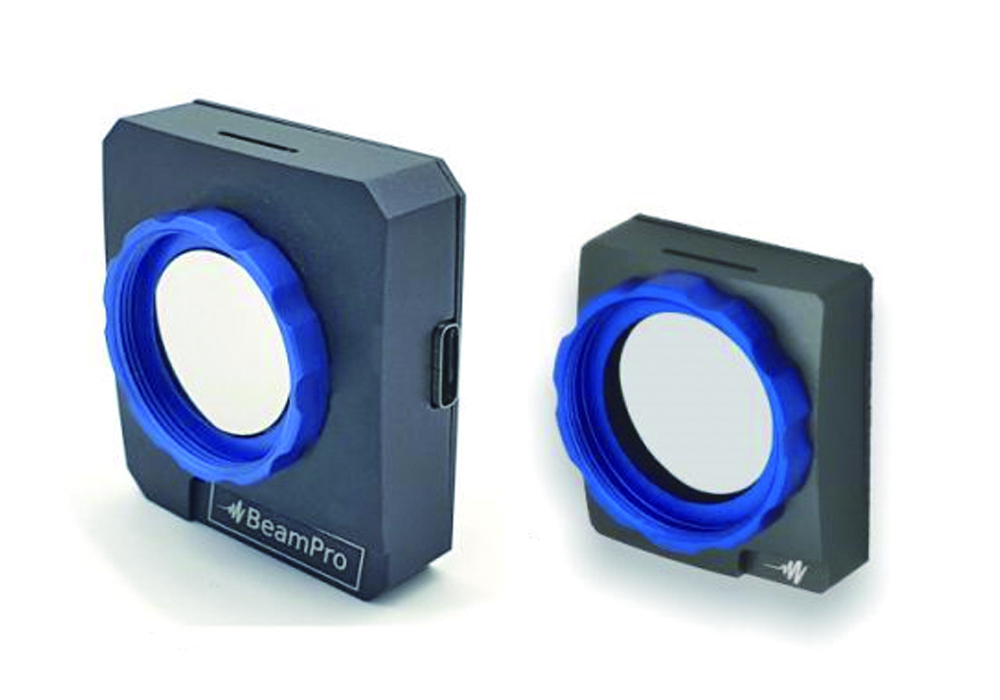

Femtoeasy社のBeamPro compact footprintシリーズは、スペースが非常に限られた狭い場所でも測定可能な薄型ビームプロファイラーです。
測定波長は標準375~1100 nm、またUV領域オプションにより1901100 nmの測定も可能です。筐体は小型かつ堅牢な設計になっており、取り回しも簡単です。異なる素子サイズ、面積、速度など目的に応じて、7モデルの中からお選び頂けます。
無償で付属するソフトウェアにより、使いやすく、かつ容易にビーム解析が可能です。


■ 専用ソフトウェア
●ソフトウェア機能
 ・ビーム特性のライブ抽出
  - 短軸および長軸の直径(FWHM、Φ1/e2
  - 光線角度
 ・増強バックグラウンドとホットスポットの処理
 ・ネットワークを介してリモートコントロール可能なクライアント/サーバーインターフェイス

Acquisitionタブのスクリーンショット Calculationタブのスクリーンショット

特長

・高分解能 素子サイズ 1.45μm
・測定波長 最大190~1100nm
・ユーザーフレンドリーな制御ソフトウェア
・取り回しが容易な小型・薄型デザイン


仕様

■ 仕様 :

型番LP6.3μ-BP8.4μ-BP4.2μ-BP6.4μ-BP7.6μ-BP7.4μ-BP5.4
素子サイズ1.45 μm2.00 μm2.20 μm2.20 μm2.74 μm3.45 μm3.75 μm
測定可能波長範囲375~1100 nm (UVオプション:190~1100 nm)
センサーサイズ5.6×3.1 mm7.7×4.3 mm4.2×2.4 mm5.7×4.3 mm6.8×5.7 mm6.6×4.2 mm4.8×3.7 mm
センサーフォーマット1/3”1/1.8”1/3.7”1/2.5"1/1.8"1/2.3"1/3"
解像度3864×21763840×21601920×10802592×19442472×20641920×12001280×960
シャッタータイプRollingRollingRollingRollingGlobalGlobalGlobal
最小ビーム径 (Φ FWHM ) *17 μm10 μm11 μm11 μm14 μm17 μm19 μm
最高測定速度*224 fps45 fps15 fps14 fps30 fps160 fps54 fps
露光時間31 μs ~ 1 s *380 μs ~ 1 s*331 μs ~ 1 s*352 μs ~ 1 s*316 μs ~ 1 s17 μs ~ 1 s30 μs ~ 1 s
ダイナミックレンジ70 dB71 dB58 dB58 dB70 dB71 dB58 dB
センサータイプCMOS
ビット深さ12 bit / 16 bit (HDRオプション)
インターフェースUSB 3.1
同期可能@トリガーオプション
寸法40×45×12 mm33×29×10 mm
*1 : 最小ビーム径は、測定精度が 1% を超えるように指定されています。 小さなビーム径を測定できますが、誤差は大きくなります。
*2 : 計算の種類によって、フレーム レートが異なる場合があります。
*3 : ローリング シャッターのため、ビーム全体をキャプチャするための実際の最小露光時間は、ビーム サイズによって制限されます。 ビームが大きいほど、必要な最小露光時間は長くなります。
