概要

Femtoeasy社のオートコリレーターROCシリーズは、SHG強度を利用する自己相関型方式で、フェムト秒などの超短パルスのパルス幅測定を正確に行なえます。小型かつ堅牢な設計になっており、キャリブレーションや調整が不要、または簡単調整で済むような特別な設計になっています。
ソフトウェアも使いやすく簡単に測定が可能です。

■ROCシリーズは3つの測定モデルから選択可能です。
・ROC (シングルショット測定用)
シングルパルスのパルス幅測定ができます。非常にコンパクトかつ使いやすく、わずか2分で測定可能です。

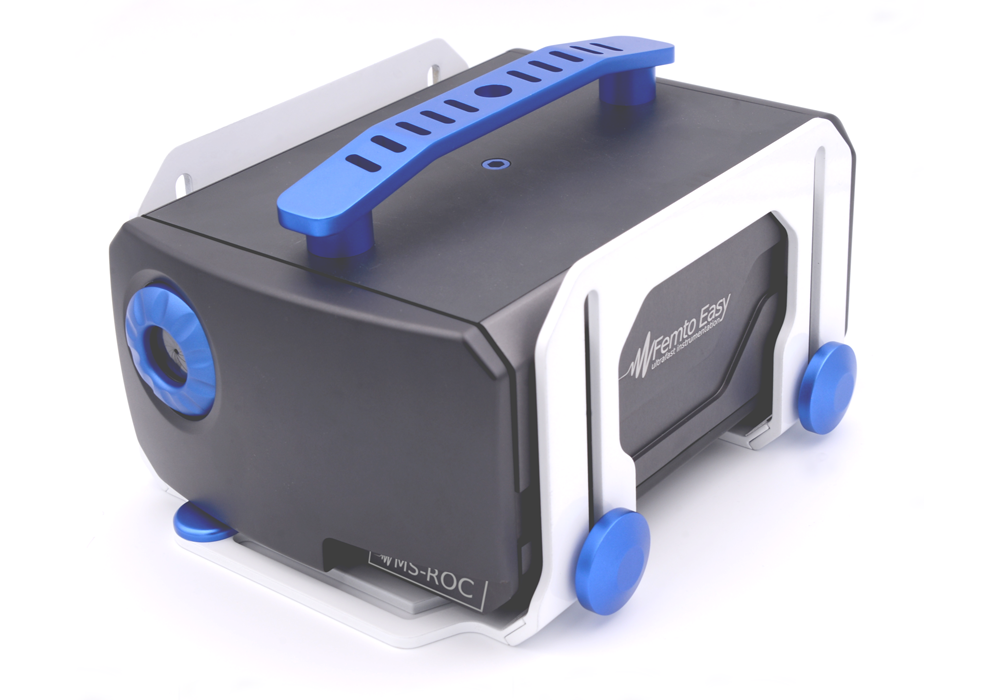

・MS-ROC (マルチショット測定用)
光遅延ラインを使用して遅延をスキャンし、各パルスにより特定のパルス幅の強度を知ることができます。 0.5 pJの低エネルギーのパルスから測定できます。

・μ-ROC (OEM用)
超コンパクトで堅牢に設計されており、レーザーヘッドまたはレーザーシステムに直接統合できるように特別に設計されています。

特長

・0.5ｐJからの低パルスエネルギーに対応
・5 fs ～ 10 ps(ROC)、3 fs ～ 80 ps(MS-ROC)、10 ～ 1500 fs(μ-ROC)のパルス測定
・FC/APC または FC/PCファイバーコネクタ対応可 (MS-ROC)
・選択可能波長範囲　480～2200 nm
・広帯域測定
・キャリブレーション・調整不要 (ROC)
・ユーザーフレンドリーなソフトウェア制御
・コンパクト・堅牢設計

仕様

■ 仕様： ROC (シングルショット測定用)

型名		FC	FS10	FS20	PS1	PS3	PS5	PS10
測定可能パルス幅		5 ～ 150 fs	10 ～ 250 fs	20 ～ 500 fs	50 fs ～ 1 ps	70 fs ～ 3 ps	100 fs ～ 5 ps	200 fs ～ 10 ps
対応可能波長域		480 ～ 2100 nm　^*1						800 ～ 2100 nm　^*1
入射パルス繰り返し周波数		Single shot ～ GHz ^*2
シングルパルス測定		最大 125 kHz (Trigger&Enhanced detection optionあり) 最大 18 kHz (Trigger&Enhanced detection optionなし)
最小入射パルスエネルギー　^*3	Single-shot	1 µJ@30 fs			1 µJ@300 fs
最小入射パルスエネルギー　^*3	40 MHz	500 pJ @30 fs			300 pJ@300 fs
入射偏光		水平
検出器		12 bit CMOS, 3 Mpx, 72 dB
インターフェース		USB 3.1 (※オプション：GigE)
入射光軸高さ		30 mm ～
寸法		55 x 56 x 233 mm	55 x 56 x 265 mm	55 x 56 x 233 mm	55 x 56 x 195 mm

*1 ：工場で調整可能な波長幅です。この範囲内で検出する波長幅を選択する必要があります。
*2 ：62.5 kHz以上の繰り返し周波数のレーザーの場合、測定値は複数パルスに渡って平均化されます。(Trigger&Enhanced detection optionありの場合)
*3 ：1030 nmレーザーにおける目安となる数値です。正確な感度は、多くのパラメーターに依存します。(パルス幅、ビームプロファイル、波長等…)。 MS-ROCを使用すると、より高い感度を得ることができます。

■ 仕様： MS-ROC (マルチショット測定用)

型名		MS-ROC	MS-ROC-LP	MS-ROC-SP	MS-ROC-SLP	MS-ROC-USP
測定可能パルス幅		50 fs ～ 40 ps	50 fs ～ 80 ps	15 fs ～ 40 ps	15 fs ～ 80 ps	3 fs ～ 40 ps
対応可能波長域		480 ～ 2150 nm ^*1
最小時間分解能		1 fs	1 fs	0.25 fs	0.5 fs	0.25 fs
スキャン速度		39 ps/s	78 ps/s	39 ps/s	78 ps/s	39 ps/s
入射パルス繰り返し周波数		100 Hz ～ GHz ^*2
最小入射パルスエネルギー ^*3	1 MHz	5 pJ	5 pJ	1 nJ	1 nJ	1 nJ
最小入射パルスエネルギー ^*3	100 MHz	0.5 pJ	0.5 pJ	100 pJ	100 pJ	100 pJ
入射偏光		縦
検出素子		12 bit CMOS, 3 Mpx, 72 dB
インターフェース		USB 3.1
入射光軸高さ		69 - 148
寸法		222 x 194 x 129 mm		326 x 194 x 129 mm

*1 ：工場で調整可能な波長幅です。この範囲内で検出する波長幅を選択する必要があります。
*2 ：低繰り返し周波数も利用可能です。(オプション)
*3 ：これらの値は目安であり、「低エネルギー」オプションが適用される場合を含みます。正確な感度は、多くのパラメーターに依存します。(パルス幅、ビームプロファイル、波長等…)

■ 仕様： μ-ROC (OEM用)

型名		Ti:Sa	Ti:Sa-S	Yb	Yb-S	Er	Tm
測定可能パルス幅		35 fs - 75 fs ^*1 ～ 1200 fs	10 fs - 50 fs ^*1 ～ 500 fs	50 fs - 150 fs ^*1 ～ 1500 fs	20 fs - 50 fs ^*1 ～ 1000 fs	50 fs - 150 fs ^*1 ～ 1500 fs	50 fs - 150 fs ^*1 ～ 1500 fs
対応可能波長域		780 ～ 820 nm	760 ～ 850 nm	1020 ～ 1080 nm	960 ～ 1100 nm	1400 ～ 1700 nm	1700 ～ 2100 nm
入射パルス繰り返し周波数		任意
シングルパルス測定		最大 100 kHz (Trigger&Enhanced detection optionあり) 最大 50 kHz (Trigger&Enhanced detection optionなし)
最小入射平均出力^*2		20 mW	30 mW	5 mW	5 mW	10 mW	10 mW
最小入射パルスエネルギー ^*2		1 nJ	3vnJ	1 nJ	1 nJ	3vnJ	3vnJ
最小入射パルスエネルギー ^*2	シングルショット	25 μJ	25 μJ	1 μJ	1 μJ	3 μJ	3 μJ
入射偏光		水平または垂直
検出素子		12 bit CMOS
インターフェース		USB 3.1
入射光軸高さ		20
寸法		30 x 40 x 45 mm

*1 ： 2 つの最小パルス持続時間の値は、GDD 事前補償がある場合とない場合のフーリエ制限パルス持続時間に対応します。
*2 ：これらの値は目安であり、正確な感度は、多くのパラメーターに依存します。(パルス幅、ビームプロファイル、波長等…)

各資料

FemtoEasy社製オートコリレーター ROCデータシート(英)
FemtoEasy社製オートコリレーター MS-ROCデータシート(英)
FemtoEasy社製オートコリレーター µ-ROCデータシート(英)
