製品情報

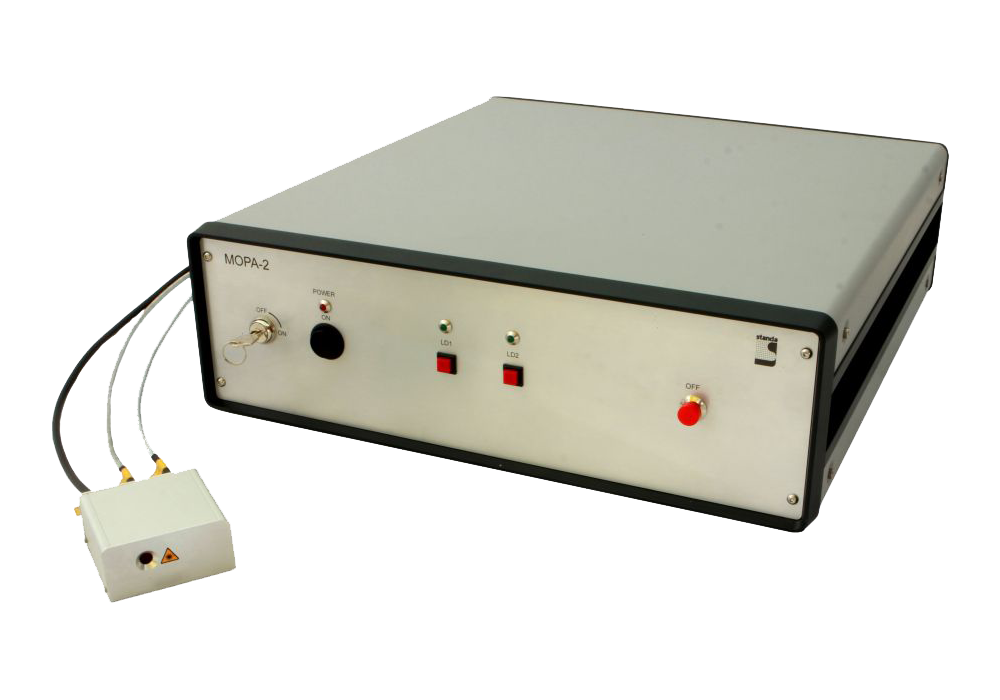

サブナノ秒MOPAマイクロレーザー STA01-MOPAシリーズ

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • レーザー加工
  • センシング
  • バイオ・ライフサイエンス
  • その他

メーカー

Standa(リトアニア)

正規代理店

概要

高ビーム品質のサブナノ秒MOPA (Master Oscillator Power Amplifier)
パッシブQスイッチ動作 | 1064 / 532 / 355 nm発振 |シングル縦モード | パルス幅 : 200 ~ 800 ps
最大出力 : 5 W | 繰返し周波数 : 1 Hz ~ 50 kHz | コンパクト設計


特長

STA01-MOPAシリーズは高エネルギー、高ビーム品質のサブナノ秒レーザーです。
高精度の測距やLIDAR、材料加工、化学および生化学におけるUV分光などの多くのアプリケーションに役立ちます。
532および355nm発振モデルも提供可能です。

■ 特長
・パッシブQスイッチ動作
・オシレーターアンプレーザーシステム
・TEM00、シングル縦モード
・最小パルス 200 ps
・最大パルスエネルギー 300 μJ
・最大繰返し周波数 50 kHz


■ 用途
・TiSa、OPOポンピング
・非線形光学(高調波、スーパーコンティニューム光発生)
・LIF
・各種分光法 (LIBS、LIPS、PIV)
・バイオメディカル
・マーキング
・微細加工
・材料加工
・半導体検査
・センシング、モニタリング
・LiDAR、測距


■ 紹介動画


仕様

■ STA-MOPAシリーズ仕様
● 1064 nm出力

モデルSTA-01-MOPA-1STA-01-MOPA-2STA-01-MOPA-3STA-01-MOPA-4
波長1064 nm
最大平均出力3 W2.5 W0.2 W5 W
パルスエネルギー300 µJ50 µJ200 µJ100 µJ
パルス幅 (FWHM)0.8 ns0.4 ns0.2 ns0.5 ns
最大繰り返し周波数10 kHz50 kHz1 kHz50 kHz
ピーク出力> 1.2 MW
ヘッドサイズ79 (W) x 37.5 (H) x 75 (L) mm
コントローラーサイズ471 (W) x 157 (H) x 458 (L) mm
レーザーヘッド冷却要 (熱抵抗値 ≤ 0.05 K/W) *
コントローラー冷却不要
*Standa社製12WSC1 Cooling system推奨

● 532 nm出力

モデルSTA-01-MOPA-SH-1STA-01-MOPA-SH-2STA-01-MOPA-SH-3STA-01-MOPA-SH-4
波長532 nm
最大平均出力1.5 W1.2 W0.1 W2.5 W
パルスエネルギー150 µJ10 µJ100 µJ50 µJ
パルス幅 (FWHM)0.7 ns0.4 ns0.2 ns0.5 ns
最大繰り返し周波数10 kHz50 kHz1 kHz50 kHz
ピーク出力> 1.2 MW
ヘッドサイズ79 (W) x 37.5 (H) x 75 (L) mm
コントローラーサイズ471 (W) x 157 (H) x 458 (L) mm
レーザーヘッド冷却要 (熱抵抗値 ≤ 0.05 K/W) *
コントローラー冷却不要
*Standa社製12WSC1 Cooling system推奨

● 355 nm出力

モデルSTA-01-MOPA-TH-1STA-01-MOPA-TH-2STA-01-MOPA-TH-3STA-01-MOPA-TH-4
波長355 nm
最大平均出力0.75 W0.7 W0.05 W1.25 W
パルスエネルギー75 µJ5 µJ50 µJ25 µJ
パルス幅 (FWHM)0.5 ns0.4 ns0.2 ns0.7 ns
最大繰り返し周波数10 kHz50 kHz1 kHz50 kHz
ピーク出力> 1.2 MW
ヘッドサイズ79 (W) x 37.5 (H) x 75 (L) mm
コントローラーサイズ471 (W) x 157 (H) x 458 (L) mm
レーザーヘッド冷却要 (熱抵抗値 ≤ 0.05 K/W) *
コントローラー冷却不要
*Standa社製12WSC1 Cooling system推奨

● 共通仕様

共通仕様
ビーム拡がり角 (1/e2, 全角)< 6 mrad
縦モードSLM
空間モードTEM00
ビーム品質M2 < 1.2
偏光比 (直線)> 100 : 1
出力安定性 (RMS)< 1 %
動作電源100 V、< 1 A
インターフェースUSB、外部トリガ (TTL立ち上がり)
