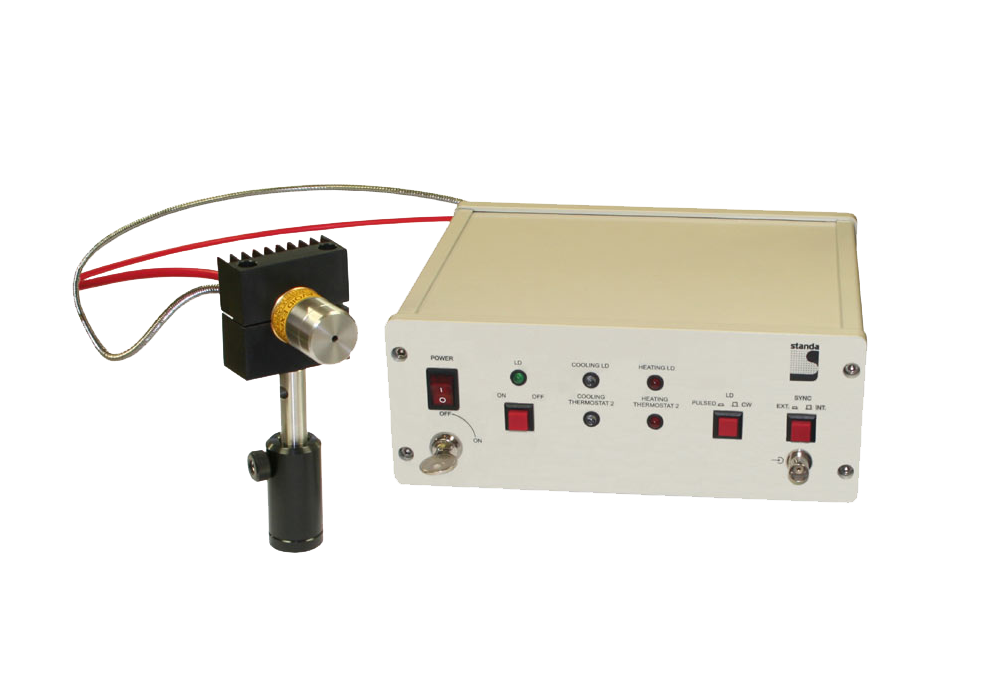

高繰返しサブナノ秒LD励起Nd:LSBマイクロチップレーザー STA-01シリーズ
製品詳細
概要
STAシリーズは、DL励起のサブナノ秒Nd:LSBマイクロチップレーザーです。
シングルパルスから最大100 kHzまでの繰返し周波数の発振が可能です。
レーザーは外部トリガまたは内部トリガで動作します。
特長
・波長 1064/532/355/266 nm
・最小パルス幅 200 ps
・最大平均出力 200 mW
・最大パルスエネルギー 200 μJ
・最大繰返し周波数 100 kHz
・シングル縦モード
■ 用途
・高調波発生器、光パラメトリック発振器および増幅器用のポンプソース
・低コヒーレンス白色光干渉
・OCT
・二光子顕微鏡、蛍光顕微鏡
・各種分光測定
仕様
■ STA-01シリーズ仕様
型名 | STA-01-1 | STA-01-2 | STA-01-3 | STA-01-4 | STA-01-5 | |
---|---|---|---|---|---|---|
波長 (nm) | 1064 | |||||
最大平均出力 (mW) | 140 | 100 | 120 | 125 | 65 | |
パルスエネルギー (µJ) | 2 | 2 | 3 | 5 | 6.5 | |
パルス幅 (FWHM) (ns) | 0.5 | 0.6 | 0.8 | 0.6 | 0.7 | |
最大繰返し周波数 (kHz) | 70 | 50 | 40 | 25 | 10 |
型名 | STA-01-6 | STA-01-7 | STA-01-8 | STA-01-9 | |
---|---|---|---|---|---|
波長 (nm) | 1064 | ||||
最大平均出力 (mW) | 20 | 100 | 200 | 40 | |
パルスエネルギー (µJ) | 20 | 100 | 200 | 0.4 | |
パルス幅 (FWHM) (ns) | < 0.2 | 0.6 | 0.6 | 0.4 | |
最大繰返し周波数 (kHz) | 1 | 1 | 1 | 100 |
共通仕様 | |
---|---|
ビームプロファイル | M2 ≤ 1.1 |
縦モード | SLM |
偏光比 | > 100 : 1 |
ビームウエスト径 (1/e2) (µm) | 25 ~ 400 |
線幅 (FWHM) (pm) | < 5 (near transform limited) |
パルス-パルス間エネルギー安定性 (RMS) (%) | < 0.4 |
出力安定性@6時間 | < ± 1.5 % |
電源 | 100 – 240 V |
インターフェース | USB、外部トリガ (TTL立ち上がり) : 1 Hz ~ 最大繰返し周波数 |
レーザーヘッドサイズ (mm) | Φ 25 mm × 44.5 mm |
レーザーヘッド冷却 | Radiator: 12LGL2-25 付属 |
コントローラー冷却 | 外部冷却不要 |
■ STA-01-SH,TH,FHシリーズ仕様
型名 | STA-01SH-1 | STA-01SH-2 | STA-01SH-3 | STA-01SH-4 | STA-01-TH | STA-01-FH | |
---|---|---|---|---|---|---|---|
波長 (nm) | 532 | 355 | 266 | ||||
最大平均出力 (mW) | 40 | 25 | 50 | 20 | 15 | 20 | |
パルスエネルギー (µJ) | 4 | 5 | 50 | 0.2 | >1.5 | 20 | |
パルス幅 (FWHM) (ns) | 0.5 | < 0.7 | 0.5 | 0.5 | <0.5 | <0.5 | |
最大繰返し周波数 (kHz) | 10 | 5 | 1 | 100 | 10000 | 0.1-1000 | |
ビームプロファイル | M2 < 1.1 | M2 < 1.2 | |||||
縦モード | SLM | ||||||
偏光比 | > 100:1 | ||||||
ビームウエスト径 (1/e2) (µm) | 25-200 | ||||||
線幅 (FWHM) (pm) | < 5 (near transform limited) | ||||||
パルス-パルスエネルギー安定性 (RMS) (%) | < 0.5 | < 0.6 | |||||
出力安定性@6時間 | < ± 1.5% | ||||||
電源, V AC | 100-240 | ||||||
インターフェース | USB、外部トリガ (TTL rising edge) : 最大繰返し周波数 1 Hz | ||||||
レーザーヘッドサイズ (mm) | Φ 25 mm × 76.5 mm | Φ 30 mm × 120 mm |
