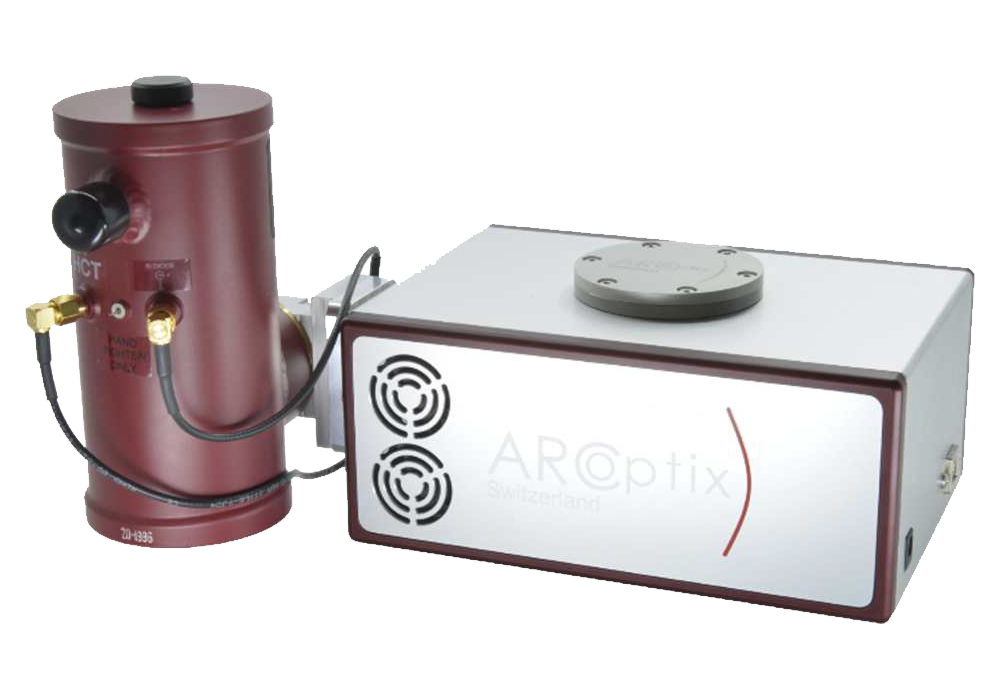

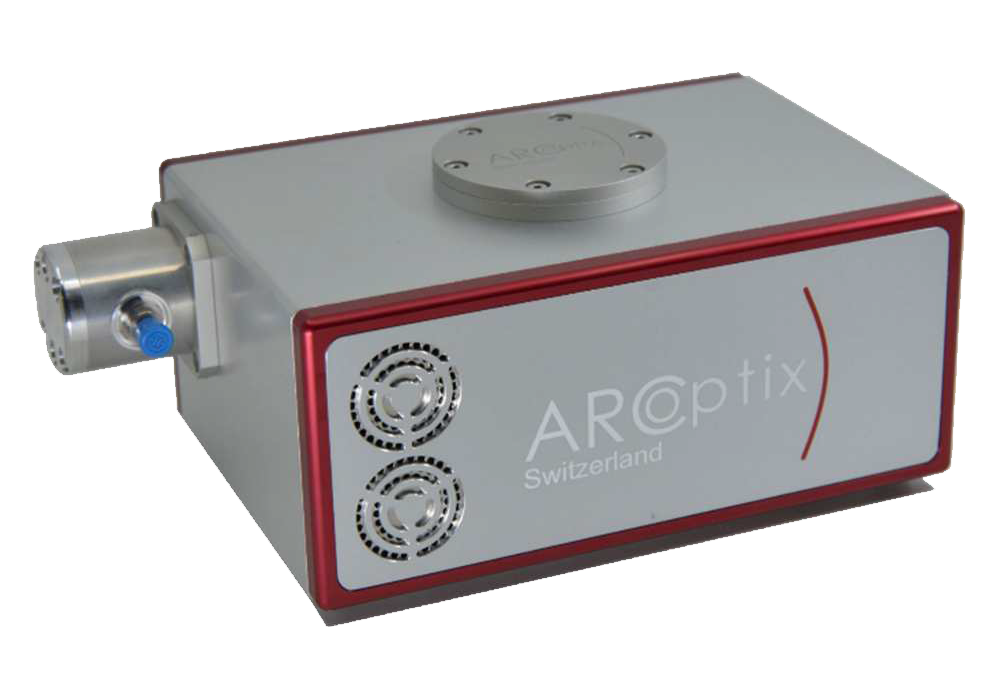

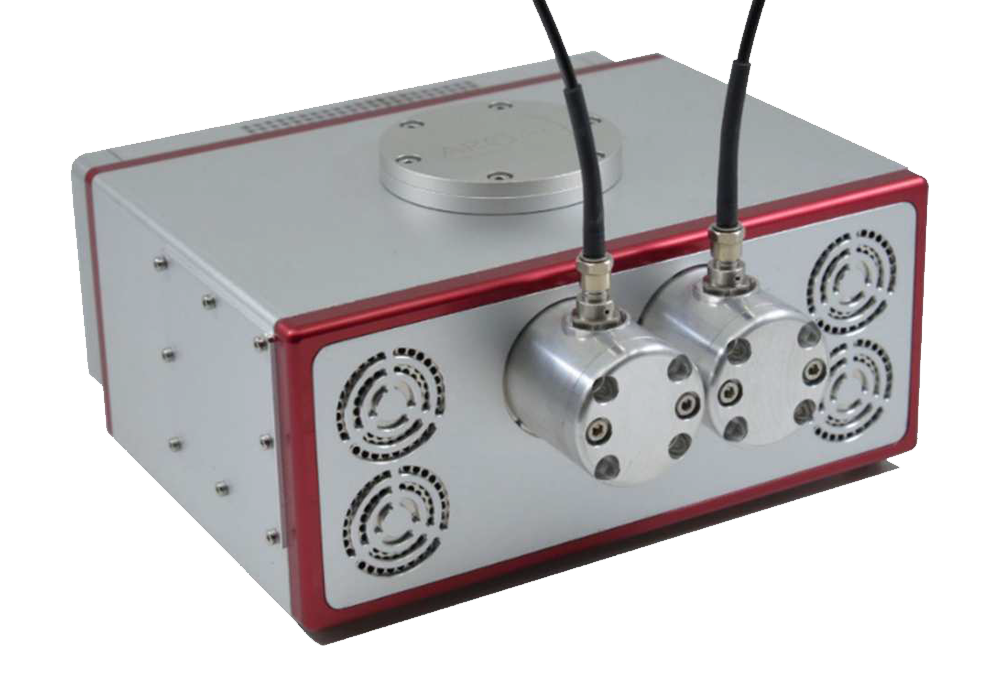

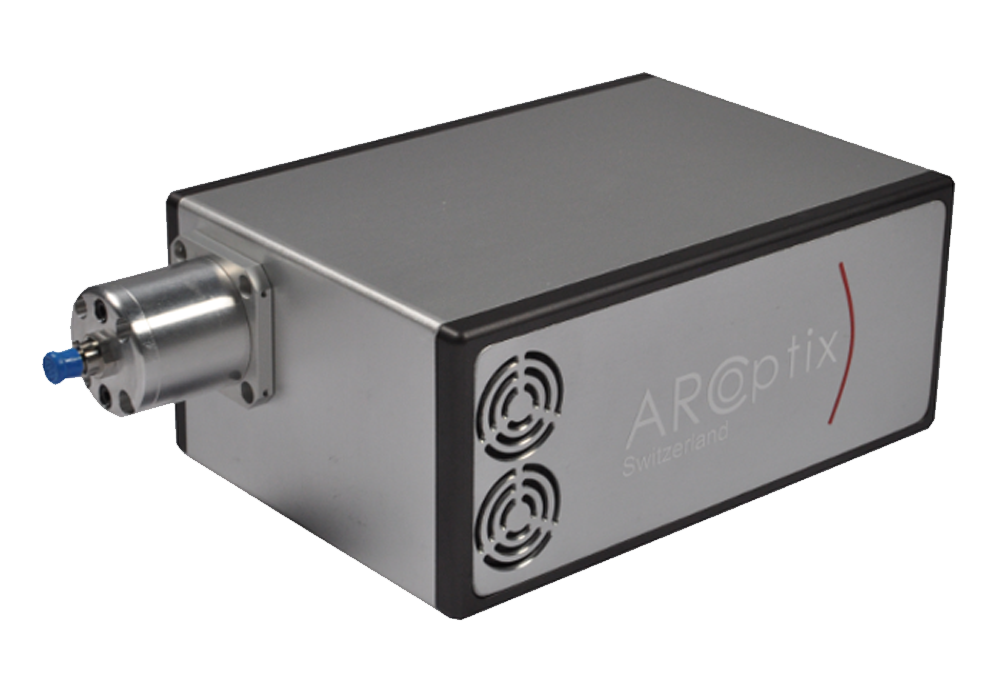

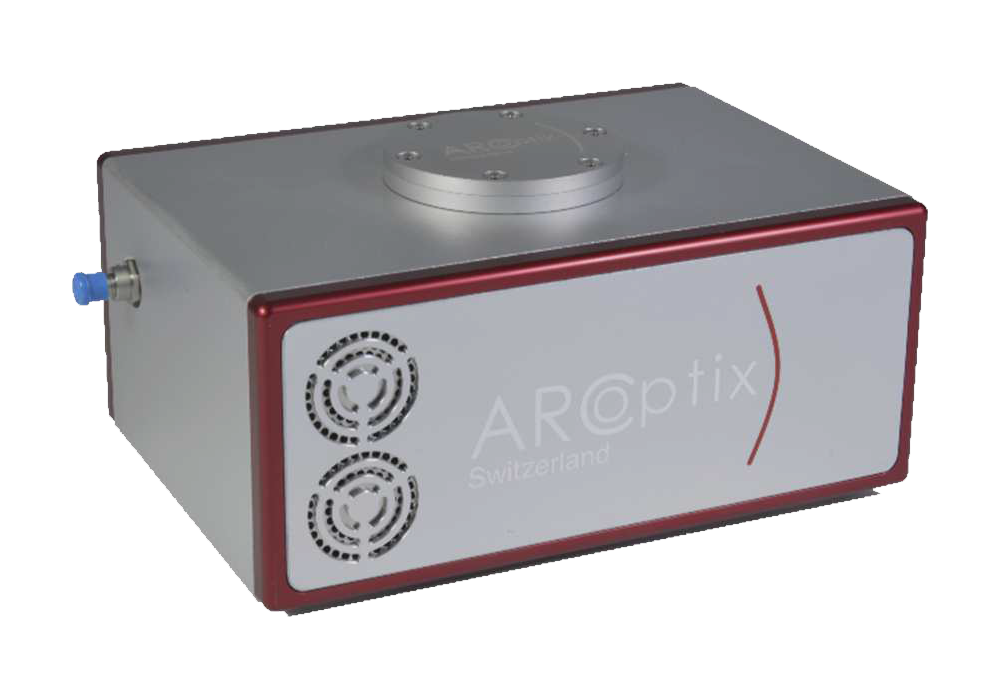

ポータブルサイズ 小型FT-IR分光器 FT Rocketシリーズ
製品詳細
分野
- 分析・検査
- バイオ・ライフサイエンス
メーカー
ARCoptix S.A（スイス）
正規代理店概要
ARCoptix社製分光器は、持ち運び可能なポータブルサイズながらFT-IR測定が簡単に行える小型分光器です。干渉計部分には堅牢かつ耐久性の高いレトロリフレクターを使用する事で温度・振動の影響を最小限に抑え、再調整の必要性をなくしています。
測定波長範囲は5モデルから選ぶことが可能で、最大2~16μmの範囲を測定することが可能です。また2~6 μm / 1.5~8.5 μm / 2~12 μm / 2~16 μmの4モデルではファイバー入力だけでなく空間入力が可能となっており、お持ちの光源等の特性評価にも使用できます。
また同社では測定に使用できる光源や反射プローブなど各種オプションも扱っています。
仕様
■ 仕様：小型FT-IR分光器
| Model | FT-NIR Rocket 0.9-2.5 | FT-IR Rocket 2-6 | FT-IR Rocket 1.5-8.5 | FT-IR Rocket 2-12 | FT-IR Rocket 2-16 | |
|---|---|---|---|---|---|---|
| 測定波長域 | 900~2500 nm / 4000~11000 cm-1 | 2~6 μm / 1700~5000 cm-1 | 1.5~8.5 μm / 1200~6700 cm-1 | 2~12 μm / 830~5000 cm-1 | 2~16 μm / 650~5000 cm-1 |
|
| 分解能 | 8 cm-1 (オプション 4 cm-1 | 4 cm-1 | ||||
| シグナルノイズ比 (8 cm-1分解能, 1分測定時) | >300,000:1 | >10,000:1 | >5,000:1 | >1000:1 | ||
| 波長再現性 | <20 ppm | <10 ppm | ||||
| 検出器 | 2段TEC冷却 InGaAs | 2段TEC冷却MCT | 4段TEC冷却MCT | DLATGS | ||
| 測定速度 | 1スペクトル/s | >4 Hz@4 cm-1 | >0.4Hz @ 4 m-1 | |||
| ファイバコネクタ | SMA905 | |||||
| 入射径 | <1 mm NA0.25 | 12.7 mm / 3.2° @空間入力 ~1mmコア NA0.25@ファイバー入力 |
||||
| 参照レーザー | 温度安定型795 nm半導体レーザー | 温度安定型850nm半導体レーザー | ||||
| A/Dコンバーター | 24 bit | |||||
| インターフェース | USB 2.0 | |||||
| ソフトウェア | 付属,Windows 7&10対応 | |||||
| 寸法 | 180×126×78 mm | 180×160×80 mm | ||||
| 重量 | 1700 g | 1800 g | ||||
■ 仕様：ファイバー
| Model | NIR | CIR | PIR | |
|---|---|---|---|---|
| 透過波長域 | 0.4~2.6 μm / 25000~3800 cm-1 | 1~6 μm / 10000~1600 cm-1 | 3~18 μm / 3300~550 cm-1 |
|
| 材質 | Low-OH Fused sillica | Chalcogenide glass | Polycrystalline glass | |
| NA | 0.22 | 0.3 | ||
| ファイバコア径 | 600 / 1000 μm | 500 μm | 900 μm | |
| コア屈折率 | 1.44 | 2.4 | 2.15 | |
| 曲げ半径 | 100 / 120 mm | 100 mm | 130 mm | |
| ファイバー長 | 0.5 / 1.0 m | 0.5 / 1.0 m | 1 m | |
■ 仕様：反射プローブ
| 型番 | R7-VIS-600-150F | R7-CIR-500-150F | R7-PIR-900-150F | |
|---|---|---|---|---|
| 透過波長域 | 0.4~2.5 μ m | 1~6 μm | 3~18 μm | |
| 材質 | Low-OH Fused sillica | Chalcogenide glass | Polycrystalline glass | |
| 構成 | 7x 600um VIS-NIR fibers | 7x 500um CIR fibers | 6x 600um + 1x 900um PIR fibers |
|
■ 仕様：光源
| Model | ArcLight NIR | ArcLight MIR | |
|---|---|---|---|
| 波長域 | 400~4000 nm / 25000~2500 cm-1 | 1~25 μm / 10000~400 cm-1 | |
| 色温度 | ~2850 K | ~1400 K | |
| 寿命@代表値 | 4000 h | 10000 h | |
| ランプ出力 | 20 W | ||
| ランプ種類 | QTH (ハロゲン) | SiC globar | |
| ファイバカプラ@脱着可 | SMA905 NA0.25 CaF2レンズ | SMA905 NA0.3 反射型 | |
| 出力径@空間出力時 | 12.7 mm | ||
| 使用環境温度 | 5~40 ℃ | ||
| アッテネーター | 手動アイリス | ||
| 電源 | 12 V DC | ||
■ 仕様：光源内蔵積分球
| Model | ArcSphere-50-Hal |
|---|---|
| 積分球内径 | 50 mm |
| サンプル径 | 10 mm |
| 波長範囲 | 360~2500 nm |
| コネクタ | SMA905 |
| ランプ種類 | ハロゲン 5W |
| 色温度 | 2700 K |
| 寿命 | 4000 h |
| 電源 | 12 V DC |
各資料
ARCoptix社製カタログ
ARCoptix社製赤外用小型FT-IR分光器 FT-IR Rocketカタログ(英)
