モジュラー型FT-IR FTIR-OEMシリーズ
製品詳細
分野
- 分析・検査
- 計測
メーカー
ARCoptix S.A（スイス）
正規代理店概要
ARCoptix社のFTIR-OEM分光器は光源、干渉計、検出器がモジュール化された組込み用途に最適なFT-IR分光器です。簡単に測定レンジの変更が行えるよう、各種モジュールはすべて同じサイズで製作されており、用途に合わせて簡単に変更をすることが可能です。

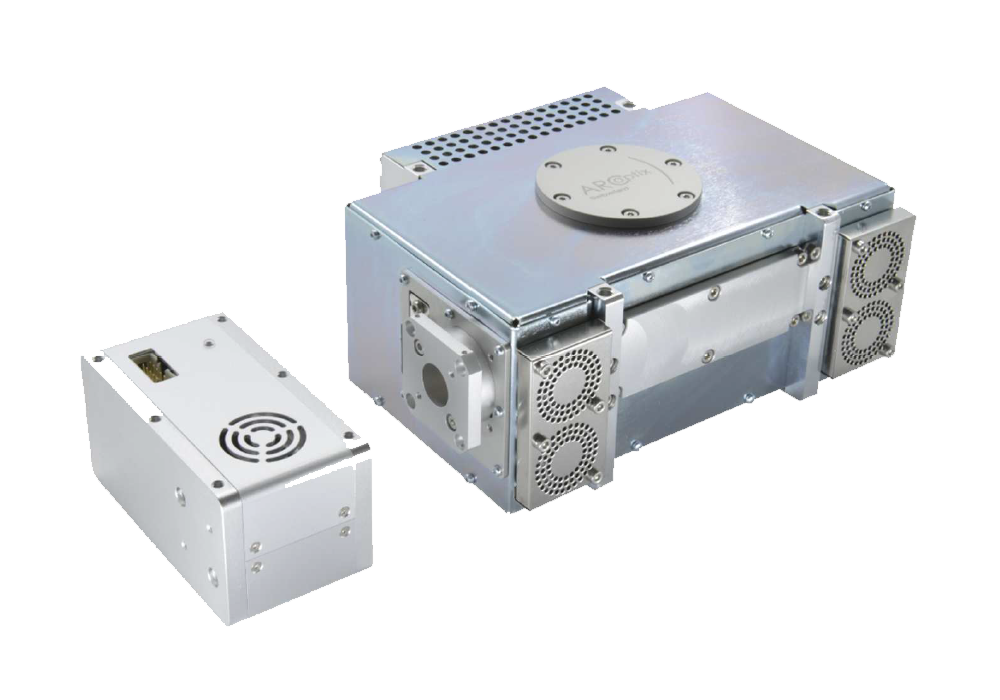

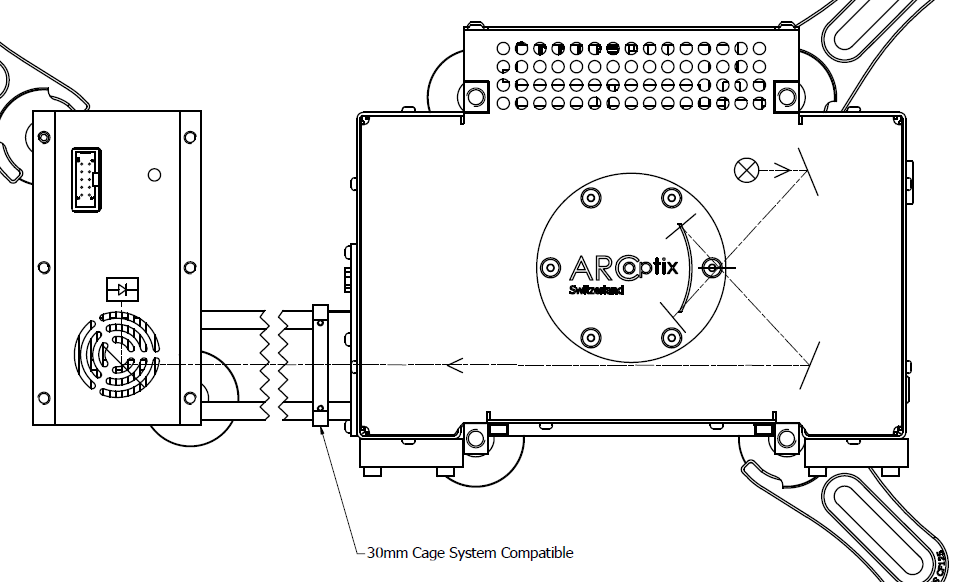

また光源+干渉計を組み合わせ、検出器を外付けにすることで干渉後の信号をサンプルに入射することが可能、外乱光の影響を最小限に抑え測定が可能です。
仕様

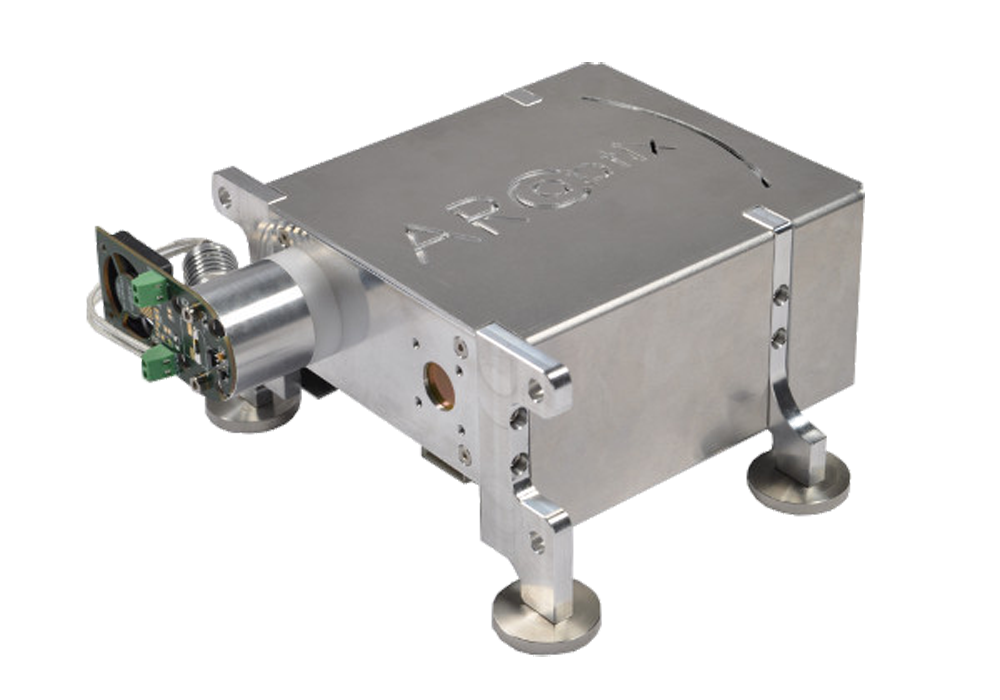

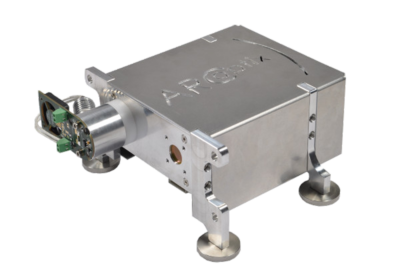

■ 仕様：干渉計
| Model | FTIR-OEM000-CAF2 | FTIR-OEM000-ZNSE | |
|---|---|---|---|
| 対応波長 | 0.9~8.5 μm | 2.0~16.0 μm | |
| 参照用レーザー | 温度安定型850nm半導体レーザー | ||
| 分解能 | 4 cm-1 | ||
| 波長再現性 | <10 ppm | ||
| スキャン速度 | 1 spectra/second | ||
| パージコネクタ | 4 mmチューブ | ||
| ソフトウェア | Windows 7/10対応ソフトウェア付属 | ||
| 寸法 | 165×145×82 mm | ||
| 重量 | 1200 g | ||
■ 仕様：検出器
| Model | FTIR-OEM100-060-2TE | FTIR-OEM100-090-4TE | FTIR-OEM100-120-4TE | |
|---|---|---|---|---|
| 対応波長 | 2~6 μm | 1.5~9 μm | 2~12 μm | |
| 検出感度 | >1.0×1011 [cm Hz1/2/W-1] | >8×109 [cm Hz1/2/W-1] | >2.5×109 [cm Hz1/2/W-1] | |
| 検出素子 | MCT | |||
| 入射径 | 12.7 mm | |||
| FOV (半角) | 28 mrd | |||
| ゲイン | 4段階 可変@I2Cバス | |||
| ゲイン帯域 | 0~60 kHz | |||
| 寸法 | 93×75×66 mm | |||
| 重量 | 250 g | |||
■ 仕様：光源
| Model | FTIR-OEM200-NIR | FTIR-OEM200-MIR | |
|---|---|---|---|
| 波長域 | 2~25 μm | 1~25 μm | |
| 色温度 | ~1150 K | ~1400 K | |
| ランプ出力 | -HP 20W | -HP 20 W -LP (2W) |
|
| ランプ寿命 | >30000 h | >10000 h | |
| コリメート系 | 金コート軸外し放物面鏡 EFL=17mm | ||
| ビーム径 | 12.7 mm | ||
| 拡がり角 | ~30 mrad | ||
| 冷却 | 空冷 | ||
| 重量 | 200 g | 220 g | |

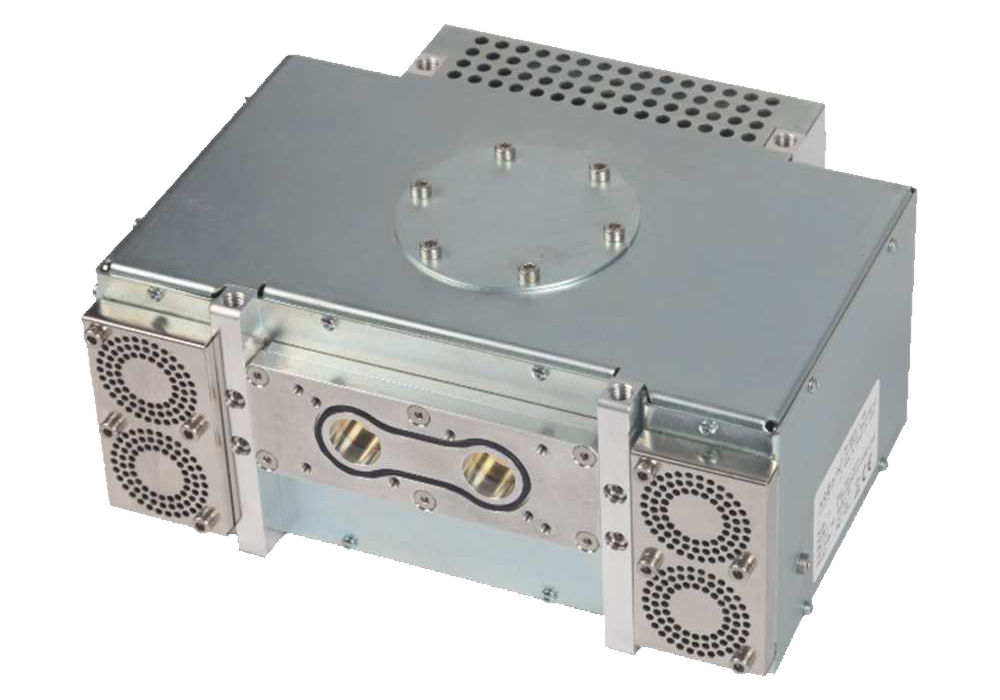

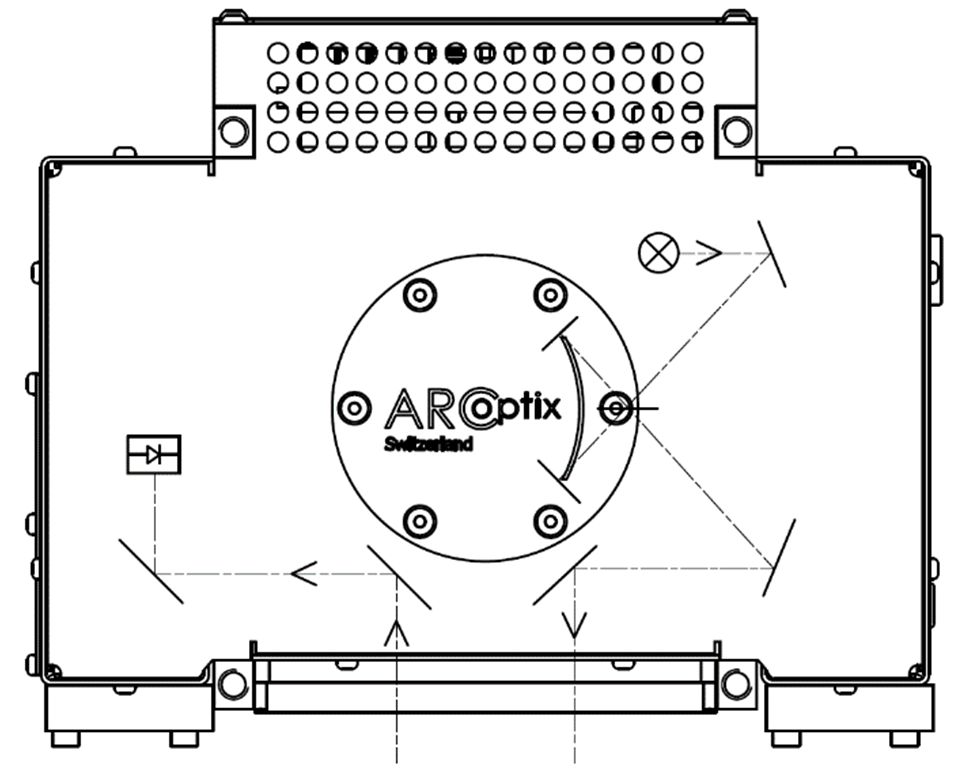

■ 仕様：干渉計+光源
| Model | FTIR-OEM010-CAF2 | FTIR-OEM010-ZNSE | |
|---|---|---|---|
| 対応波長 | 0.9~8.5 μm | 2.0~14.0 μm | |
| 参照用レーザー | 温度安定型850nm半導体レーザー | ||
| 分解能 | 4 cm-1 | ||
| 波長再現性 | <10 ppm | ||
| スキャン速度 | 1 spectra/second | ||
| 内蔵光源 | SiCエミッター 20W ~1550 K @交換可能 | ||
| ソフトウェア | Windows 7/10対応ソフトウェア付属 | ||
| 寸法 | 165×145×82 mm | ||
| 重量 | 1800 g | ||
