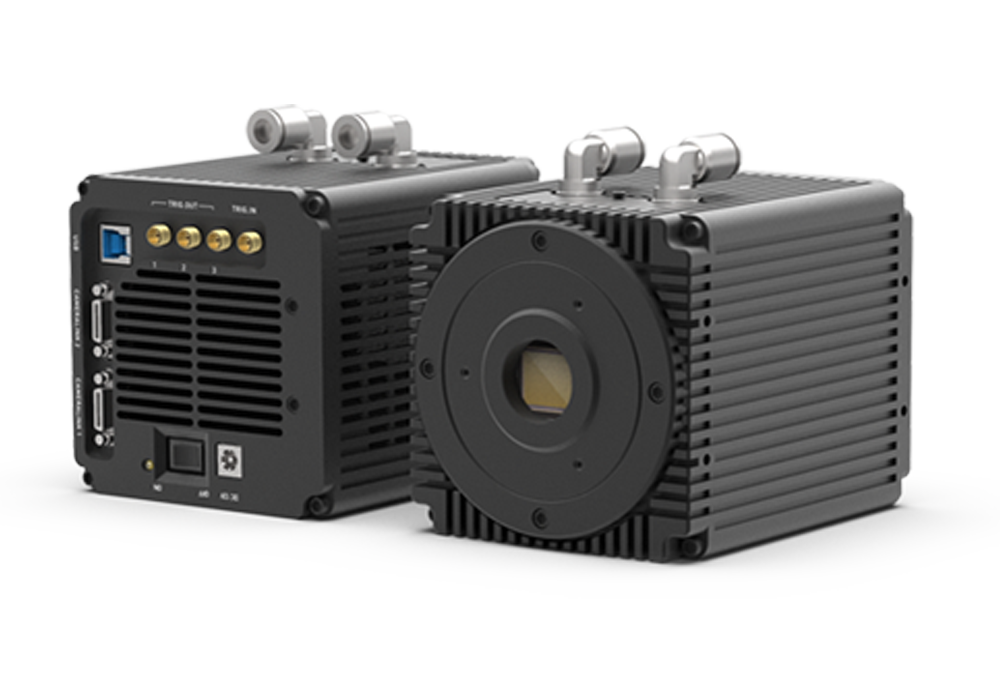

高感度・背面照射型sCMOSカメラ Dhyana95 V2

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • セキュリティ・監視
  • イメージング
  • バイオ・ライフサイエンス
  • その他

メーカー

Tucsen Photonics(中国)

正規代理店

概要

低価格ながら背面照射型センサーを搭載した最先端のsCMOSカメラ
画素数 : 2048×2048  | 素子サイズ:11μm×11μm  | 最大量子効率: 95%
フルウェル容量:100Ke-   | 空冷/水冷(対応) | 低価格・コンパクト


特長

Dhyana 95 V2は、背面照射型センサーを搭載し、高感度、2インチの広い検出エリアを備えた最先端のsCMOSカメラです。最大95%の高量子効率、11umピクセルサイズで2インチの広視野、1.7eの低読出しノイズなど、超高解像度顕微鏡など最先端の顕微鏡イメージングに最適です。


・最大95%@ 550nm、高量子効率
DSNU/PRNU 0.2e/0.3%
<1.7e@RMS、超低読み出しノイズ
・2インチの広い検出エリア
・100Ke フルウェル容量
・紫外〜近赤外の広いスペクトル応答範囲
 - オプションでUV感度モデルあり
・CameraLink、USB3.0対応
・空冷(-15℃) / 水冷(-25℃) 対応
・低価格・コンパクト


■ 用途
・超高解像顕微鏡
・TIRF(全反射照明蛍光顕微鏡)イメージ
・SIM(構造化照明顕微鏡)イメージ
・リアルタイム共焦点顕微鏡
・単一分子検出
・天体観測

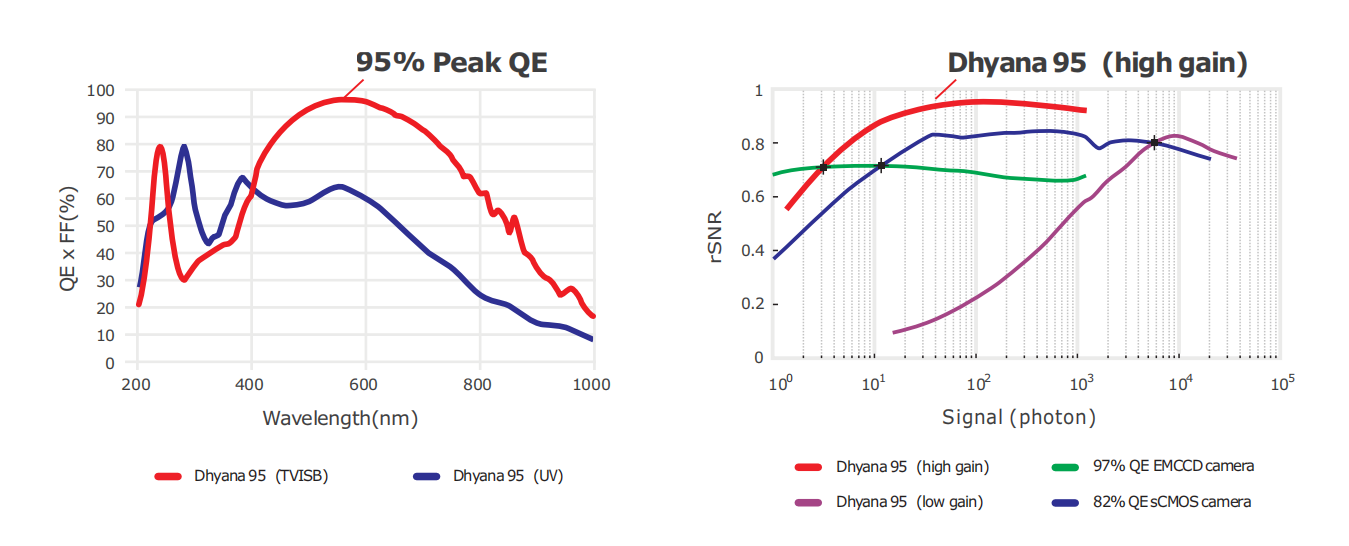

■95%量子効率、EMCCDより高SNR
 背面照射型センサーを備え、紫外、可視および近赤外の広い波長範囲に感度を持ち、最大95%@560nmのピーク量子効率を実現しています。EMCCDカメラと同等のSNR性能を有しています。

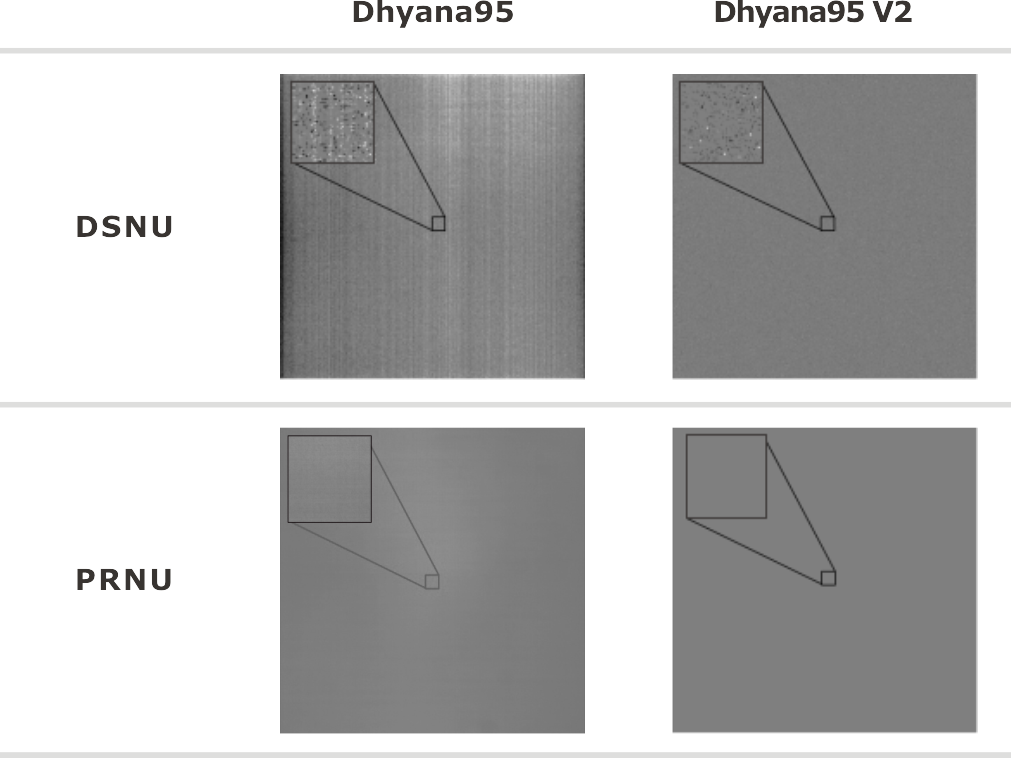

■正確なキャリブレーションによるバックグランド較正
Dhyana95 V2は、定量分析アプリケーションためのバックグランド較正が可能です。
DSNU/PRNUは、エッジグロー、デッドピクセル、ピクセル非均一性などを改善し、それぞれ0.2e0.3%の最適なレベルに達しています。


■ 100Ke フルウェル容量、高ダイナミックレンジ
11umの大きなピクセルにより、Dhyana95 V2のフルウェル容量は100,000eまで可能です。高度な高ダイナミック(HDR)モードは、リアルタイムで、暗い部分と明るい部分の同時撮影を可能にし、高品質の画像を測定でき、ライフサイエンスなどのアプリケーションに最適です。


■ 2″エリアの大きな視野


メーカーホームページへのリンク

http://www.tucsen.com/products/Dhyana_95.html


仕様

■ 仕様 Dhyana 95 V2

型名Dhyana95 V2
センサーサイズ2 インチ
センサーモデルG400BSI(Back-illuminated sCMOS)
カラー / モノクロモノクロ
量子効率95 %@560 nm
ピクセル数2048 (H) x 2048 (V)
ピクセルサイズ11 um x 11 um
有効検出面積22.5mmx22.5mm
フルウェルキャパシティ80000 e-@HDR
100000 e-@STD(Low gain)
フレームレート24fps@16bit HDR
48fps@12bit STD
読出ノイズHighGain:1.6 e-(Median) / 1.7 e- (RMS)
シャッターモードローリングシャッター
露光時間21 us~10 s
DSNU0.2 e-
PRNU0.003
オフセット100 (HDR / STD)
冷却温度空冷:-15℃ @周囲温度20℃
水冷: -25℃@周囲温度20℃
暗電流(typ)空冷: 0.5e-/pixel/s
水冷: 0.25e-/pixel/s
ビニング1x1, 2x2, 4x4
サブアレイ2048x1024, 2048x512, 1608x1608, 1200x1200, 1024x1024, 512x512, 256x256
外部トリガーモードハードウェア:Standard / Synchronous / Global trigger
ソフトウェア
トリガディレイ0~10 s (1 μs steps)
トリガー出力Exposure / Global / Readout / High level / Low level
外部トリガー入力コネクタSMA
タイムスタンプ精度1us
デジタルインターフェースUSB3.0, CameraLink
SDKC / C++
ビット深度16 bit &12 bit
レンズマウントC-mount & F-mount
電源12V/8A
消費電力60 W
カメラサイズC-mount 100 mm x 118 mm x 127 mm
F-mount 100 mm x 118 mm x 157 mm
カメラ重量1613 g
ソフトウェアMosaic / LabVIEW / Matlab / Micromanager / MetaMorph
オペレーティングシステムWindows / Linux
動作環境0~40℃, 10%~85% RH
*仕様は、予告なく変更される場合があります。
