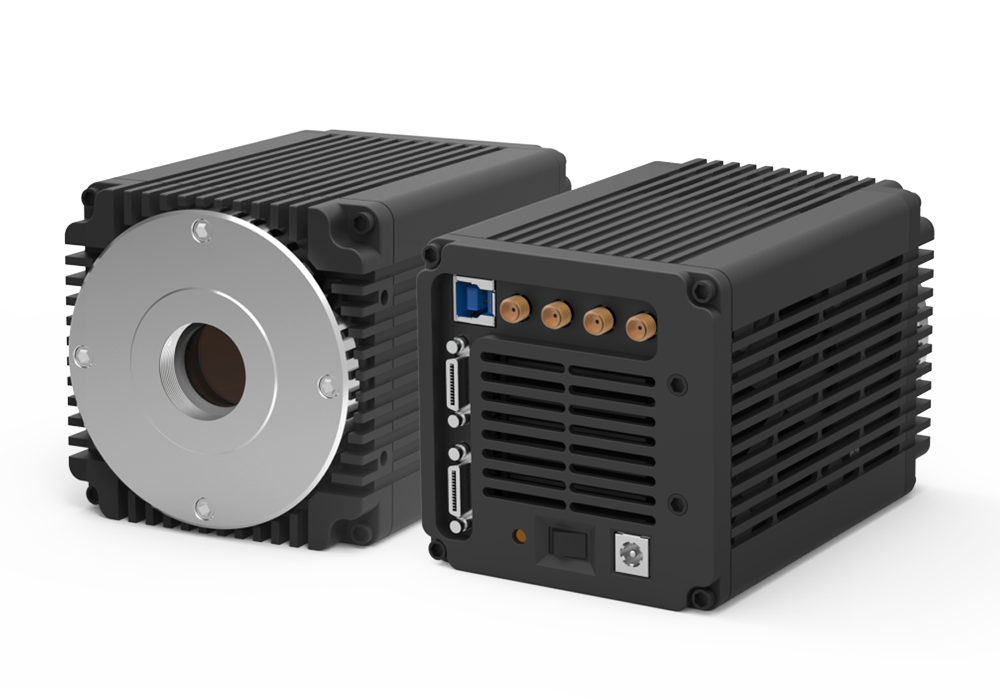

高感度・背面照射型sCMOSカメラ Dhyana 400BSI V2
製品詳細
分野
- 分析・検査
- 計測
- セキュリティ・監視
- イメージング
- バイオ・ライフサイエンス
- その他
メーカー
Tucsen Photonics（中国）
正規代理店概要
Dhyana 400BSI V2は、背面照射型センサーを搭載し、高感度、ハイスピード、高解像度を備えた最先端のsCMOSカメラです。最大95%の高量子効率、6.5umピクセルサイズの高解像度、1.2e–の低読出しノイズなど主要な仕様でブレークスルーを達成し、超高解像度顕微鏡など顕微鏡イメージングに最適です。

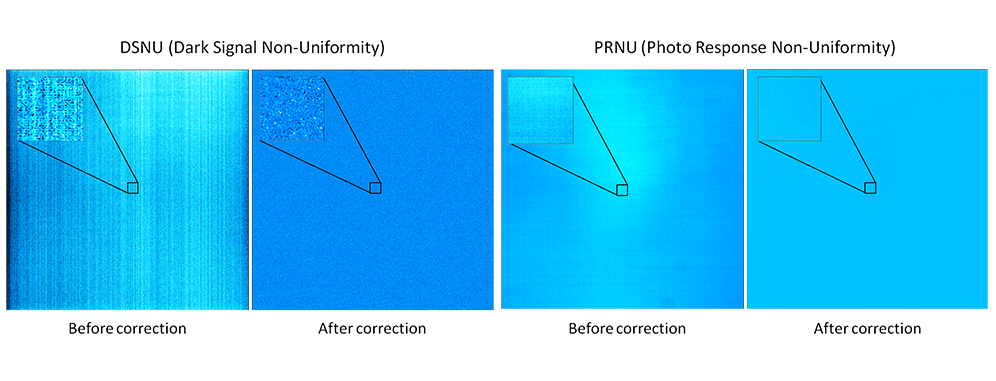

■ ピクセル補正、DSNU/PRNUキャリブレーションにより正確な定量分析
Dhyana 400BSI V2では、DSNU (dark signal nonuniformity) とPRNU (photo response non-uniformity)で較正されます。校正後、DSNU値は0.3e–から0.2e–に減少し、PRNU値は1.6%から0.3%に減少します。この高度な機能により、定量分析アプリケーションに適しています。
 |

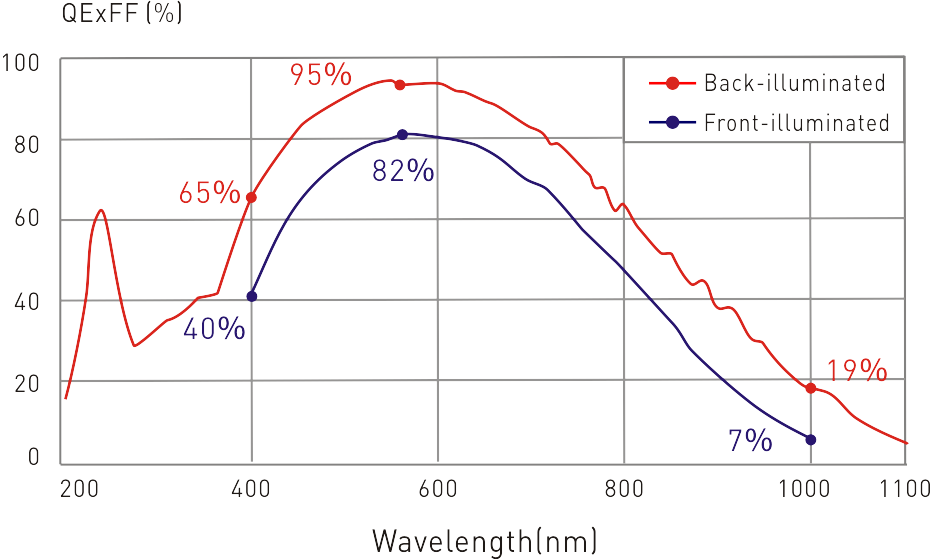

■ 広いスペクトル応答範囲、高感度
最大95%の量子効率を実現し、可視領域だけでなく、紫外や近赤外でも感度を持ちます。
 |

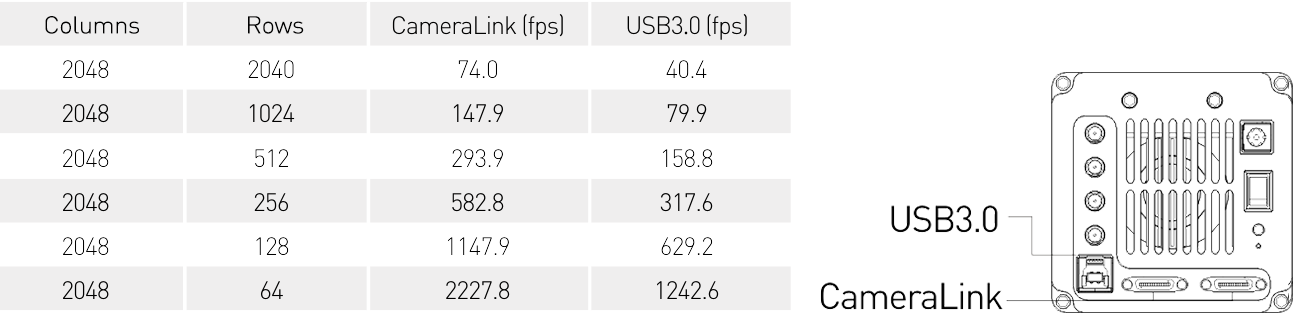

■ カメラリンク：74fps、USB3.0：40fpsでの、高速データキャプチャ
 |
メーカーホームページへのリンク
http://www.tucsen.com/products/Dhyana_BSI.html
特長
・最大95%@ 550nm、高量子効率
・<1.2e–@RMS、超低読み出しノイズ
・74fps@CameraLink ;40fps@USB3.0の高速データキャプチャー
・6.5μmピクセルサイズ、高い画像解像度
・紫外〜近赤外の広いスペクトル応答範囲
- オプションでUV感度モデルあり
・空冷(-15℃) / 水冷(-25℃) 対応
・ 低価格・コンパクト
■ 用途
・超高解像顕微鏡
・TIRF(全反射照明蛍光顕微鏡)イメージ
・SIＭ（構造化照明顕微鏡）イメージ
・リアルタイム共焦点顕微鏡
・単一分子検出
・天体観測
仕様
■ 仕様 Dhyana 400BSI V2
| 型名 | Dhyana 400BSI V2 |
|---|---|
| センサーサイズ | 1.2インチ |
| センサーモデル | G2020BSI（Back-illuminated sCMOS） |
| カラー / モノクロ | モノクロ |
| 量子効率 | 60%@254nm，95%@550nm，50%@850nm |
| ピクセル数 | 2048 (H) x 2048 (V) |
| ピクセルサイズ | 6.5 μm x 6.5 μm |
| 有効検出面積 | 13.3 mm × 13.3 mm |
| フルウェルキャパシティ | HDR：45000 e- |
| フレームレート | 74 fps@CameraLink 40 fps@USB3.0 |
| 読出ノイズ | CMS：1.1 e- (Median) / 1.2 e- (RMS) |
| シャッターモード | ローリングシャッター グローバルリセット |
| 露光時間 | 6.6 μs～10 s（Manual / Auto） |
| DSNU | 0.2 e- |
| PRNU | 0.003 |
| 冷却温度 | 空冷:-15℃ ＠周囲温度20℃ 水冷: -25℃＠周囲温度20℃ |
| 暗電流(typ) | 空冷: 0.15e-/pixel/s 水冷: 0.10e-/pixel/s |
| ビニング | 1x1，2x2，4x4 |
| サブアレイ | Support |
| 外部トリガーモード | ハードウェア：Standard / Synchronous / Global trigger ソフトウェア |
| トリガディレイ | 0～10 s (1 μs steps) |
| トリガー出力 | Exposure / Global / Readout / High level / Low level |
| 外部トリガー入力コネクタ | SMA |
| デジタルインターフェース | USB3.0 / CameraLink |
| SDK | Support |
| ビット深度 | 16 bit |
| レンズマウント | C-mount |
| 電源 | 12V/8A |
| 消費電力 | 60 W |
| カメラサイズ | 85 mm x 85 mm x 125 mm |
| カメラ重量 | 1460 g |
| ソフトウェア | Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph |
| オペレーティングシステム | Windows / Linux |
| 動作環境 | 0～40℃, 10%～85% RH |
