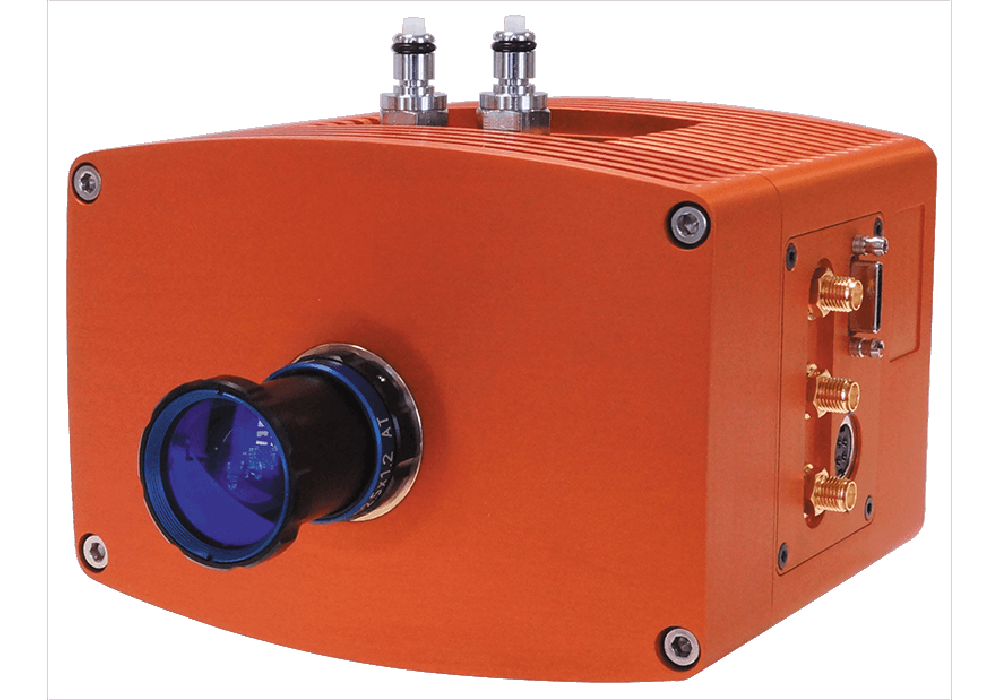

-80℃冷却 VGAフォーマット InGaAsカメラ Ninox 640 SU

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • セキュリティ・監視
  • イメージング
  • バイオ・ライフサイエンス

メーカー

Raptor Photonics(イギリス)

総代理店

概要

-80℃冷却 暗電流を最小限に抑えたSWIRカメラ
画素数 : 640×512 | 冷却 : -80 (水冷) | 波長範囲 : 900~1700 nm
読出しノイズ : 30e@HG | 暗電流 : 100e/p/s | オフセット/ゲイン補正有


特長

Ninox640 SU-80℃まで冷却を行ったSWIR(InGaAs)カメラです。
同社のカメラの中でも最も冷却を行うモデルで暗電流を限りなく小さく抑える事が可能です。通常、SWIRカメラはノイズが大きく微弱な光を測定する用途には向きませんが、本モデルでは暗電流を抑え、量子効率も最大で80%と大きいため様々な用途でイメージクオリティの高い測定が可能となりました。検査/監視用途には勿論、天文やバイオイメージングなど研究用途にも最適です。


仕様

■ 仕様:Ninox 640 SU

ModelNinox 640 SU
素子数640×512
素子サイズ15×15 μm
エリアサイズ9.6×7.68 mm
波長範囲0.9~1.7 μm
読出しノイズ<390 e-@Low Gain
<30 e-@High Gain
最大量子効率80 % @1.5 μm
Pixel Well DepthLow Gain: 1.4Me-
High Gain: 43ke-
暗電流<100 e/p/s@-80℃
AD Bit16 Bit
露光時間1μs~飽和状態 (5分@Typical)
シャッターモードグローバルシャッター
フレームレート100 Hz
ダイナミックレンジLow Gain:71 dB
High Gain:63 dB
レンズマウントCマウント
インターフェースCamera Link
トリガーTTL IN/OUT
電源12V DC ±10%
イメージ補正生データ or 2 Point NUC(Offset+Gain)+ピクセル補正
シリアルコントロール露光/オートゲインコントロール/均一補正/TEC
冷却TEC冷却@水冷
画像補正2Point NUC+ピクセル補正
消費電力<100 W (TEC ON/NUC ON)
使用環境温度-20℃~+55℃
保存温度-30℃~+60℃
寸法129×112×94 mm
重量<1.5 kg
