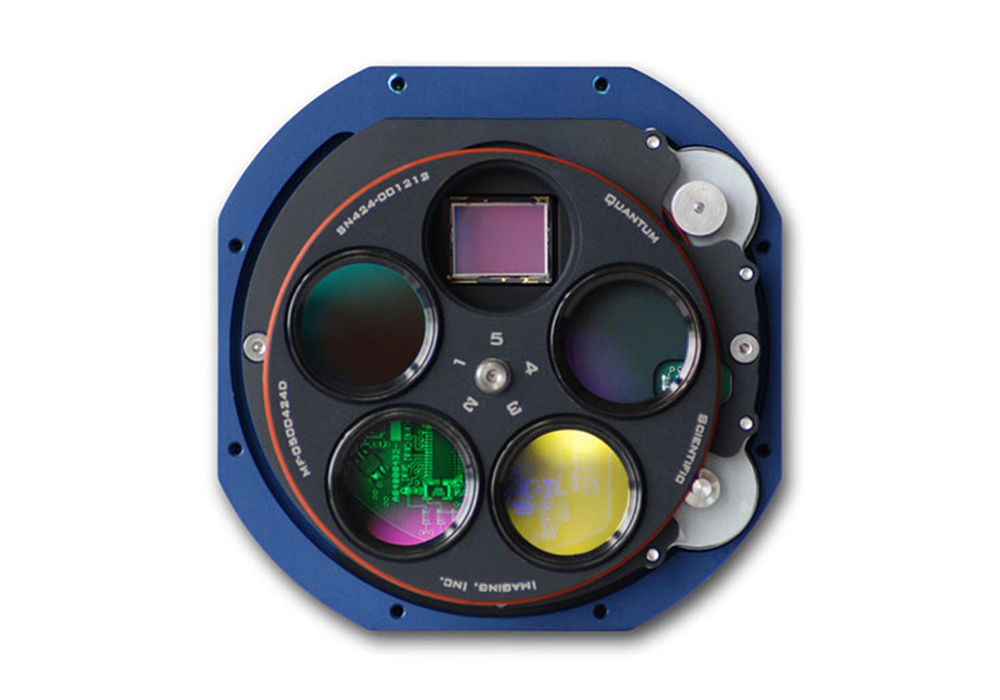

低価格・高解像度CCDカメラ QSI 683

製品詳細

検討リストに追加する

分野

  • 分析・検査
  • 計測
  • イメージング
  • バイオ・ライフサイエンス
  • OEM/組込み
  • その他

メーカー

Quantum Scientific Imaging(イギリス)

正規代理店

概要

830万画素・低ノイズ・高ダイナミックレンジ低価格CCDカメラ
830万画素 | 最大ΔT-45℃(@空冷, typical) | 読出ノイズ 8 e- RMS
画素サイズ 5.4 x 5.4 μm | モノクロモデル


特長

QSI 683は830万画素のKodakCCDセンサーを採用した高感度、高ダイナミックレンジの低価格CCDカメラです。カメラには低速用、高速用と2種類のリードレートが備えており、フィルターホイールを取り付ける事も可能です。
標準のソフトウェアから制御が可能で、小型な筐体は科学、天文学、産業用と幅広い分野に最適なモデルです。


・解像度 830万画素
・冷却温度 最大ΔT-45℃(@空冷, typical)
・読出ノイズ 8 e RMS
・高速USB3.0インターフェース
・画素サイズ 5.4 x 5.4 μm
・高ダイナミックレンジ 70dB
・フィルターホイールオプションあり
・高量子効率 57(@Peak)
・モノクロモデル


■ 高性能センサー
QSi 683Kodak社のKAF-8300を使用しています。KAF-83003326×2504の画素数を持ち、350~1000nmの波長範囲で高い感度を持ちます。
マイクロレンズがCCD表面を覆っており、光の焦点を合わせることで光学応答を更に高めています。


■ 2種類の読出レート
QSi 600シリーズは低速読出し用と高速読出し用に2種類の読出しレートを備えます。
低速読出しは微弱光などを測定する際に少しでもSNRを向上させたい場合、高速読出しは動的な撮影を行なう場合など、アプリケーションに応じて使分けることが可能です。レートの変更はソフトウェアから簡単に行う事ができます。


■ 小型・軽量・薄型のコンパクト設計
QSi 600シリーズはCD-ROMの裏側に隠れるほどのコンパクトな設計を実現しています。
また、カメラの奥行方向を減らすように工夫された設計は、カメラのモーメントアームを抑え、安定性を向上させています。また、材質は航空機グレードのアルミを使用し、CNC加工により仕上げています。


■ センサー冷却機構
QSi 600シリーズは2段の電子冷却によりセンサーを冷却し、プログラム可能なファンと組合わせる事で高い温度安定性を保つと共に暗電流を減少させており、長時間露光が必要となる天文用途でも使用が可能です。


■ フィルターホイール・シャッター
QSi 600シリーズは独自に考え抜かれた設計で筐体サイズを最大限抑え、筐体にシャッター及びフィルターホイールを取り付けることが可能です。また、フィルターホイールは簡単に取外しが可能で、フィルターの交換・清掃や複数のフィルターホイールを用意する事で様々な用途に合わせた構成を用意する事も可能です。


仕様

■ 仕様 : フルフレーム・トランスファーモデル

型番QSI 683QSI 632QSI 616
画素数830万画素320万画素160万画素
Feature
CCD メーカー、モデルKodak KAF-8300Kodak KAF-3200MEKodak KAF-1603ME
CCD アーキテクチャフルフレーム
     ブルーエンハンス-ありあり
     マイクロレンズあり
     アンチブルーミングあり – 1000x suppressionなしなし
センサーサイズ : (WxH)17.96 x 13.52 mm14.8 x 10.26 mm13.8 x 9.2 mm
有効画素数 (WxH):3326 x 25042184 x 14721536 x 1024
ピクセルサイズ :5.4 x 5.4 µm6.8 x 6.8 µm9 x 9 µm
Typical Values
ピクセルフルウェルデプス25,500 e-55,000 e-100,000 e-
量子効率ピーク : 57 %ピーク : 82 %ピーク : 77 %
400 nm: 38 %400 nm: 55 %400nm: 45 %
暗電流< 0.02 e-/s @ -10 ℃< 0.5 e-/s @ 0 ℃< 1.0 e-/s @ 0 ℃
< 0.05 e-/s @ -25 ℃< 0.1 e-/s @ -25 ℃
暗電流ダブリング5.8 ℃6 ℃6.3 ℃
読出ノイズ8 e- RMS7 e- RMS15 e- RMS
ダイナミックレンジ70 db77 db76 db
電荷転送効率> 0.999995> 0.99999> 0.99999
Model 683sModel 632sModel 616s
電子シャッター露光時間: 0.03 s ~ 240 min @ メカニカルシャッター
メカニカルシャッターあり
寸法W 4.45” x H 4.45” x D 2.00”
(T- マウント用に 0.225” 追加 )
重量 ( ノーズピースなし )950 g
光学バックフォーカス
( ※光路内にフィルターなし )
0.90″ @ T-マウントアダプター装着時
0.68″ @ C-マウントアダプター装着時
0.68″@ アダプター未装着時
CCD 冷却温度制御 +/- 0.1 ℃, @ 0 ℃ ~  -40 ℃ CCD温度
空冷時 (typical), ファン @ 最速取得, 85%冷却パワーΔT-45 ℃
水冷オプション時 (typical) – ファンオフ , 85% 冷却パワーΔT( 冷却液 ) -52 ℃
( カメラデプスに 0.75” 追加 )
空冷ファン制御インテリジェント、ユーザー設定可能
読出レートHigh Qualityモード @ 800KHz、
High Speedモード @ 8MHz
High Quality モード @ 800KHz,
High Speed モード @ 4MHz
カメラゲインHigh Gain 0.5 e-/ADU ( 初期設定 ),
Low Gain 1.1 e-/ADU
High Gain 0.9 e-/ADU ( 初期設定 ),
Low Gain 2.0 e-/ADU
2.6 e-/ADU
デジタル分解能16 bits (High Quality 、 High Speed のいずれのモードで同じ )
システム読出ノイズ<8 e- RMS (typical) (CCD 仕様限定 )
@ High Quality モード
<7 e- RMS (typical) (CCD 仕様限定 )
@ High Quality モード
15 e- RMS (typical) (CCD 仕様限定 )
@ High Quality モード
<16 e- RMS (typical) (CCD 仕様限定 )
@ High Speed モード
<16 e- RMS (typical) (CCD 仕様限定 )
@ High Speed モード
25 e- RMS (typical) (CCD 仕様限定 )
@ High Speed モード
ピクセル暗電流< 0.1 e-/s @ 0°C0.5 e-/s @ 0°C< 1.0 e-/s @ 0°C
0.05 e-/s @ -25°C<0.1 e-/s @ -25°C
フルイメージ読出速度< 12 s (typical, 使用PCに依存)
@ High Qualityモード (800KHz)
< 5 s (typical, 使用PCに依存)
@ High Qualityモード (800KHz)
< 3 s (typical, 使用PCに依存)
@ High Qualityモード (800KHz)
~1 s (typical, 使用PCに依存)
@ High Speedモード (8MHz)
~0.5 s (typical, 使用PCに依存)
@ High Speedモード (8MHz)
~0.3 s (typical, 使用PCに依存)
@ High Speedモード (8MHz)
ビニングモード対称および非対称なビニングは水平または垂直方向に最大9画素まで可能
ステータスとノティフィケーションユーザー設定可能、マルチカラー LED ステータスインジケーターとマルチファンクション
警報器、温度超過と高電圧/低電圧アラーム
消費電力12v, 2A (24 W) @ 最高冷却, 最高ファン速度、フィルター稼働時
( 最大 25 AC W, 90-240V AC 電源を含む )
動作環境温度 : -20 ℃~ 30 ℃
湿度 : 10% ~ 90% ( 結露なきこと )
PC接続USB 2.0 高速転送 (USB 1.1 互換 )
その他のポート光学的に隔離された 4 チャンネル制御ポート ( 望遠鏡ガイド用 )
または 入力 / 出力シャッタートリガー ( 詳細は API リファレンスマニュアルをご確認ください )
T マウントアダプター標準、Tスレッド、 42 mm x 0.75mm ピッチ
C マウントアダプター
(1 ″ x 32TPI) (Not recommeded for 540i)
オプション、Cマウント(タイプⅡ)レンズフォーカス互換
(17.5mm バックフォーカス )
ノーズピース標準、2”ノーズピース用Tアダプター
オプション、、1.25”ノーズピース用 T アダプター
