製品情報

精密ウェッジプリズム

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

他のビームパラメータに影響を与えずに正確なビーム偏差を作成するウェッジプリズムの表面精度・波面歪曲度を向上させた上位モデル
BK7またはUVFS製 | サイズ Φ12.7mm、Φ25.4mm
ウェッジ角 0.55° | 表面精度・波面歪曲度を向上


特長

表面精度・波面歪曲度を向上させた精密ウェッジプリズムです。
適切なウェッジを選択することにより、他のビームパラメータに影響を与えることなく、正確なビーム偏向を作成できます。
2つのウェッジを傾斜面と近接して使用すると、ウェッジを逆回転させることでビーム偏向をの連続的に変化させることができます。

さまざまな反射防止コーティングを施すことができます。ご相談ください。


・光学系におけるビームのステアリング
・連続角度調整用にペアで使用可能


仕様

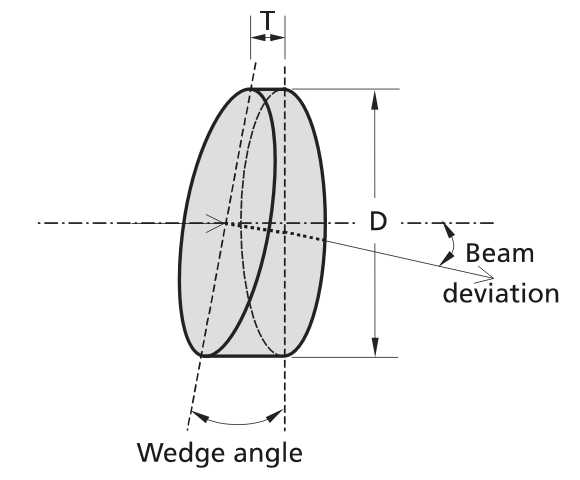

■ 外観図


■ ラインナップ

型名材質直径厚みウェッジBD @ 1064BD @ 532BD @ 355
BK7 Precision Wedge Prisms
311-0100EBK712.7 mm6 mm0.5°0.25°0.26°-
311-0101EBK712.7 mm6 mm0.51°0.52°-
311-0102EBK712.7 mm6 mm1.01°1.04°-
311-0103EBK712.7 mm6 mm1.52°1.56°-
311-0105EBK712.7 mm6 mm2.54°2.60°-
311-0200EBK725.4 mm6 mm0.5°0.25°0.26°-
311-0201EBK725.4 mm6 mm0.51°0.52°-
311-0202EBK725.4 mm6 mm1.01°1.04°-
311-0203EBK725.4 mm6 mm1.52°1.56°-
311-0205EBK725.4 mm6 mm2.54°2.60°-
UVFS Precision Wedge Prisms
311-1100EUVFS12.7 mm6 mm0.5°0.22°0.23°0.24°
311-1101EUVFS12.7 mm6 mm0.45°0.46°0.48°
311-1102EUVFS12.7 mm6 mm0.90°0.92°0.95°
311-1103EUVFS12.7 mm6 mm1.35°1.38°1.43°
311-1105EUVFS12.7 mm6 mm2.26°2.31°2.39°
311-1200EUVFS25.4 mm6 mm0.5°0.22°0.23°0.24°
311-1201EUVFS25.4 mm6 mm0.45°0.46°0.48°
311-1202EUVFS25.4 mm6 mm0.90°0.92°0.95°
311-1203EUVFS25.4 mm6 mm1.35°1.38°1.43°
311-1205EUVFS25.4 mm6 mm2.26°2.31°2.39°

■標準仕様
仕様
材質BK7, UV FS
表面品質20-10 scratch & dig (MIL-PRF-13830B)
開口部90% of the diameter
直径公差+0.00, -0.12 mm
ウェッジ公差±3 arcmin
平坦度λ/10 @ 633 nm
