非偏光キューブビームスプリッター

製品詳細

検討リストに追加する

分野

  • その他

メーカー

EKSMA Optics(リトアニア)

正規代理店

概要

532nm用に設計された非偏光キューブビームスプリッター
BK7製 | 15×15mm25×25mmサイズ
532 nm用 | 反射率/透過率比 : 50/50 ± 5%


特長

非偏光キューブビームスプリッターは、内部面にある部分反射面で接合された2つの直角プリズムで構成されています。
すべての誘電体コーティングは、設計された波長での偏光に鈍感になるように最適化されています。
コーティングは、特定のレーザー波長領域にわたって、反射と透過の比率が同じになるようにS偏光成分とP偏光成分の両方を保持します。
反射率/透過率は50/50%で、設計波長での許容誤差は+/- 5%です。


仕様

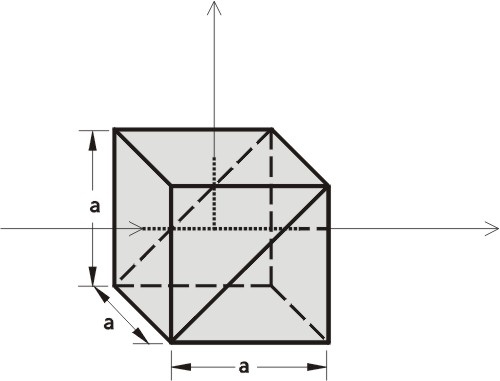

■ 外観図

■ ラインナップ

型名材質サイズ, MM波長
Wavelength - 532 nm
350-0151BK715 x 15 mm532 nm
350-0251BK725 x 25 mm532 nm

■標準仕様
仕様
材質BK7
表面品質40-20 scratch & dig (MIL-PRF-13830B)
開口部80% of the face size
平坦度λ/4 @ 633 nm
ビーム偏向3 arcmin
寸法公差±0.5 mm
分割比R/T = 50/50 ± 5%,
 |Rs-Rp| ≤ 5% and |Tp-Ts| ≤ 5%
